Sick/Kamera tabanlı kod okuyucu

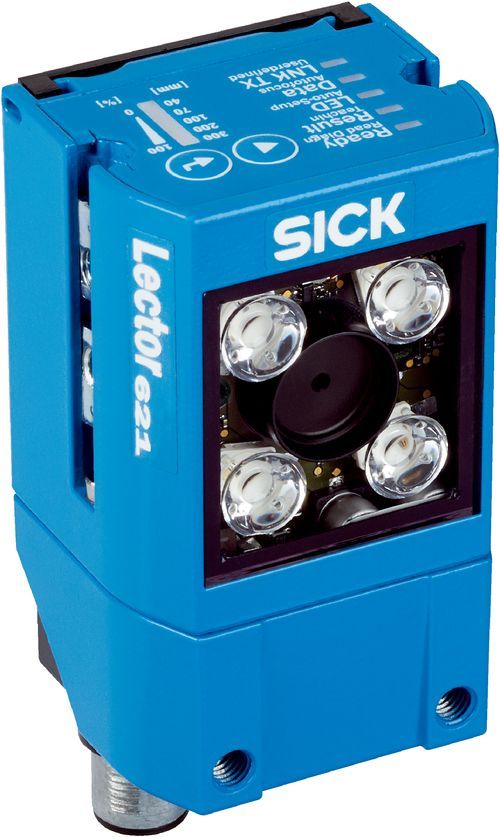

V2D621D-2MSFFB5
Kamera tabanlı kod okuyucu | Lector62x, V2D621D-2MSFFB5 | Okunabilen kod yapıları: 1D kodlar, Stacked, 2D kodlar, doğrudan işaretli kodlar, Düz yazı | İletişim arayüzü: Ethernet, PROFINET, EtherNet/IP™, EtherCAT®, Seri, CAN, CANopen, PROFIBUS DP | Sensör çözünürlüğü: 1.280 px x 1.024 px | Optik odak: Teach otomatik odaklama | Aydınlatma: Entegre edilmiş | Aydınlatma rengi: KırmızıMavi | Lens arabirimi: Entegre, 17,1 mm | Soğuk hava deposu kullanımı: hayır | Bilgi: Bazı iletişim arayüzleri için duruma bağlı olarak ek aksesuarlar gereklidir (ayrıntılar için online bölüme bakın)

Ürün verileri
88 parametreTeknik Özellikler
- Optik odak
- Teach otomatik odaklama
- Sensör
- CMOS matris sensörü, gri ton değeri
- Sensör çözünürlüğü
- 1.280 px x 1.024 px
- Aydınlatma
- Entegre edilmiş
- Aydınlatma rengi
Kırmızı, LED, görülür, 617 nm, ± 15 nm
Mavi, LED, görülür, 470 nm, ± 15 nm
- LED sınıfı
- 1 (IEC 62471:2006-07, EN 62471:2008-09)
- Geri bildirim noktası
- LED, görülür, yeşil, 525 nm, ± 15 nm
- Hizalama yardımı
- Lazer, kırmızı, 630 nm ... 680 nm
- Lazer sınıfı
- 1, 21 CFR 1040.10 ve 1040.11'e uygundur; istisnası: 8 Mayıs 2019 tarihli "Lazer Uyarısı No. 56"da açıklandığı gibi IEC 60825-1 Ed.3 ile uyumluluk (IEC 60825-1:2014, EN 60825-1:2014+A11:2021)
- Lens arabirimi
- Odak uzunluğu
- 17,1 mm
- Okuma mesafesi
- 300 mm ... 1.500 mm 1) 2)
- Tarama frekansı
- 50 Hz
- Kod çözünürlüğü
- 0,25 mm 2)
- Bağlantı tipi
1 x M12, 17 pinli erkek konnektör
1 x M12, 4 pinli Ethernet dişi konnektörü
Yuvarlak konnektör
- Besleme Gerilimi
- 12 V DC ... 24 V DC, ± 20 %
- Güç tüketimi
- Typ. 4 W
- Gövde malzemesi
- Alüminyum döküm
- Gövde rengi
- Açık mavi (RAL 5012)
- Ön cam materyali
- Plastik
- Koruma sınıfı
- IP65 (EN 60529, EN 60529/A2)
- Koruma sınıfı
- III
- Elektrik güvenliği
- EN 62368
- Ağırlık
- 170 g
- Boyutlar (U x G x Y)
- 71 mm x 43 mm x 35,6 mm 1)
- MTBF
- 75.000 h
- Okunabilen kod yapıları
- 1D kodlar, Stacked, 2D kodlar, doğrudan işaretli kodlar, Düz yazı
- Barkod tipleri
- GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode, GS1 DataBar, Code 39, Code 128, Codabar, Code 32, Code 93, Plessey Code, MSI/Plessey, Telepen, Posta kodları
- 2B kod tipleri
- Data matris ECC200, GS1 Data-Matrix, PDF417, PDF417 Truncated, QR kod, MaxiCode
- Kod kalitesi
- ISO/IEC 16022, ISO/IEC 15415, ISO/IEC 15416, ISO/IEC 18004'e göre
- Okuma aralığı başına kod sayısı
- 1 ... 50
- Okuma aralığındaki karakter sayısı
- 500 (CAN Multiplexer fonksiyonu için)
- Otomatik parametre geçişi
- ✔
- Ethernet
- ✔ , TCP/IP
- Fonksiyon
- Veri arayüzü (okuma sonucu çıkışı), Servis arayüzü, FTP (görüntü aktarımı)
- Veri aktarma hızı
- 10/100 Mbit/s
- PROFINET
- ✔
- Fonksiyon
- PROFINET Single Port, PROFINET Dual Port (Harici CDF600-2 haberleşme modülü ile opsiyonel olarak sağlanır)
- Veri aktarma hızı
- 10/100 Mbit/s
- EtherNet/IP™
- ✔
- Veri aktarma hızı
- 10/100 Mbit/s
- EtherCAT®
- ✔
- Haberleşme tipi
- Harici fieldbus haberleşme modülü ile opsiyonel CDF600
- Seri
- ✔ , RS-232, RS-422
- Fonksiyon
- Veri arayüzü (okuma sonucu çıkışı), Servis arayüzü
- Veri aktarma hızı
- 0,3 kBaud ... 115,2 kBaud, AUX: 57,6 kBaud (RS-232)
- CAN
- ✔
- Fonksiyon
- SICK CAN sensör ağı CSN (CAN Controller/CAN Device, Multiplexer/sunucu)
- Veri aktarma hızı
- 20 kbit/s ... 1 Mbit/s
- CANopen
- ✔
- Veri aktarma hızı
- 20 kbit/s ... 1 Mbit/s
- PROFIBUS DP
- ✔
- Haberleşme tipi
- Harici fieldbus haberleşme modülü ile opsiyonel CDF600-2
- Dijital girişler
- 4 (“Sensör 1”, “Sensör 2”, CDM420 içindeki opsiyonel parametre hafızası CMC600 üzerinden 2 giriş)
- Dijital çıkışlar
- 4 (“Sonuç 1”, “Sonuç 2”, CMC ve CDM420 üzerinden 2 çıkış ya da “Sonuç 1”, “Sonuç 2”, “Sonuç 3”, “Sonuç 4” açık kablo uçlu 17-telli kabloyu kullanırken)
- Okuma aralığı
- Dijital girişler, serbest çalışma, seri arayüz, Ethernet, CAN, Otomatik tetikleme, Sunuş modu
- Optik göstergeler
- 16 LEDs (5 x durum göstergesi, 10 x LED bar tipi gösterge, 1 yeşil geri bildirim noktası)
- Akustik göstergeler
- Beeper/Buzzer (kapatılabilir, bir sonucu işaret etmek için fonksiyonlarla donatılabilir)
- Çalışma elemanları
- 2 tuş (seçme ve başlatma/durdurma fonksiyonları)
- Operatör arayüzü
- Web sunucu
- Konfigürasyon yazılımı
- SOPAS ET
- Hafıza kartı
- MicroSD hafıza kartı (Flash-Card), opsiyonel
- Veri depolama ve çağırma
- MicroSD hafıza kartı ve harici FTP aracılığıyla görüntü ve veri kaydı
- Enkoder frekansı
- Max. 300 Hz
- Harici aydınlatmanın kumandası
- Dijital çıkış üzerinden (maks. 24 V tetik)
- Elektromanyetik uyumluluk (EMV)
- EN 61000-6-2:2005-08 / EN 61000-6-4 (2007-01) + A1 (2011)
- Titreşim dayanımı
- EN 60068-2-6:2008-02
- Darbe dayanımı
- EN 60068-2-27:2009-05
- Çalışma ortamı sıcaklığı
- 0 °C ... +50 °C
- Depolama sıcaklığı
- –20 °C ... +70 °C
- İzin verilen rölatif nem
- 90 %, yoğuşmasız
- Ortam ışığına dayanıklılık
- 2.000 lx, kod üzerinde
- ECLASS 5.0
- 27280103
- ECLASS 5.1.4
- 27280103
- ECLASS 6.0
- 27280103
- ECLASS 6.2
- 27280103
- ECLASS 7.0
- 27280103
- ECLASS 8.0
- 27280103
- ECLASS 8.1
- 27280103
- ECLASS 9.0
- 27280103
- ECLASS 10.0
- 27280103
- ECLASS 11.0
- 27280103
- ECLASS 12.0
- 27280103
- ETIM 5.0
- EC002550
- ETIM 6.0
- EC002550
- ETIM 7.0
- EC002999
- ETIM 8.0
- EC002999
- UNSPSC 16.0901
- 43211701
