Sick/Kamera tabanlı kod okuyucu

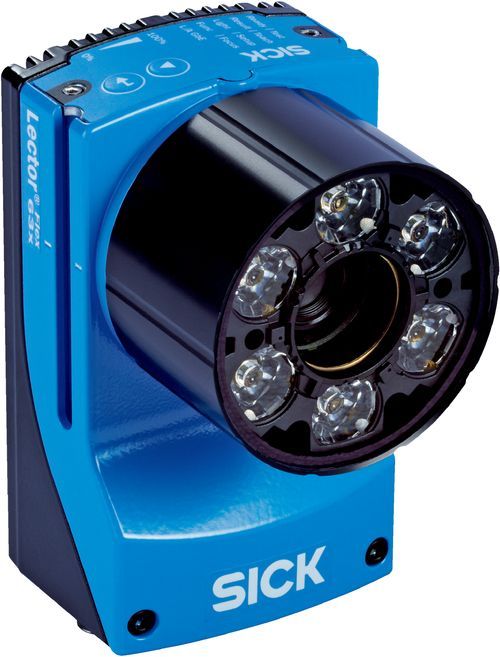

V2D632R-MWMFB4



Kamera tabanlı kod okuyucu | Lector63x, V2D632R-MWMFB4 | Varyant: Komple cihaz | Okunabilen kod yapıları: 1D kodlar, Stacked, 2D kodlar | İletişim arayüzü: Ethernet, PROFINET, EtherNet/IP™, Seri, CAN, PROFIBUS DP | Sensör çözünürlüğü: 1.600 px x 1.200 px | Optik odak: Ayarlanabilir odak (manüel) | Aydınlatma: Entegre edilmiş | Aydınlatma rengi: Beyaz | Lens arabirimi: C montajlı (kompakt), 1/1,8", 25 mm, 8, 8 | Soğuk hava deposu kullanımı: hayır | Bilgi: Bazı iletişim arayüzleri için duruma bağlı olarak ek aksesuarlar gereklidir (ayrıntılar için online bölüme bakın)
V2D632R-MWMFB4
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Varyant
Komple cihaz
Optik odak
Ayarlanabilir odak (manüel)
Sensör
CMOS matris sensörü, gri ton değeri
Sensör çözünürlüğü
1.600 px x 1.200 px
Aydınlatma
Entegre edilmiş
Aydınlatma rengi
Beyaz, LED, görülür,
Geri bildirim noktası

LED, görülür, yeşil, 525 nm, ± 15 nm

LED, görülür, kırmızı, 630 nm, ± 20 nm

Hizalama yardımı
Lazer, kırmızı, 630 nm ... 680 nm
Lazer sınıfı
1, 21 CFR 1040.10 ve 1040.11'e uygundur; istisnası: 8 Mayıs 2019 tarihli "Lazer Uyarısı No. 56"da açıklandığı gibi IEC 60825-1 Ed.3 ile uyumluluk (IEC 60825-1:2014, EN 60825-1:2014+A11:2021)
Lens arabirimi
C montajlı (kompakt)
Optik format
1/1,8"
Odak uzunluğu
25 mm
Maske
8
Okuma mesafesi
50 mm ... 2.200 mm 1)
Tarama frekansı
≤ 50 Hz, 1,9 megapiksel çözünürlüğünde
Kod çözünürlüğü
≥ 0,1 mm 1)
Bağlantı tipi

1 x M12, 17-pinli erkek konnektör (seri, CAN, G/Ç, güç kaynağı)

1 x M12, 8 pinli dişi konnektör (Ethernet, 1 GBit/s)

1 x M8, 4 pinli dişi konnektör (USB)

1 x M12, 4 pinli dişi konnektör (dış aydınlatmanın kontrolü)

Besleme Gerilimi
12 V DC ... 24 V DC, ± 20 %
Güç tüketimi
Typ. 10 W, ± 20 %
Çıkış akımı
≤ 100 mA
Gövde malzemesi
Alüminyum döküm
Ön cam materyali
Plastik
Koruma sınıfı
IP67 (EN 60529 (1991-10), EN 60529/A2 (2002-02))
Elektrik güvenliği
EN 60950-1 (2011-01)
Ağırlık
590 g
Boyutlar (U x G x Y)
108 mm x 63,1 mm x 74,1 mm
Okunabilen kod yapıları
1D kodlar, Stacked, 2D kodlar
Barkod tipleri
GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode, GS1 DataBar, Code 39, Code 128, Codabar, Code 32, Code 93, USPS (Postnet, Planet, USPS4SCB), Australian Post, Dutch KIX Post, Royal Mail, Swedish Post
2B kod tipleri
Data matris ECC200, GS1 Data-Matrix, MaxiCode, QR kod
Stacked kod türleri
PDF417
Kod kalitesi
ISO/IEC 16022, ISO/IEC 15415, ISO/IEC 18004'e göre
Ethernet
✔ , TCP/IP
Fonksiyon
Veri arayüzü (okuma sonucu çıkışı), Servis arayüzü, FTP (görüntü aktarımı)
Veri aktarma hızı
10/100/1.000 Mbit/s
PROFINET
✔
Fonksiyon
PROFINET Single Port (entegre), PROFINET Dual Port (Harici CDF600-2 haberleşme modülü ile opsiyonel olarak sağlanır)
Veri aktarma hızı
10/100 Mbit/s
EtherNet/IP™
✔
Veri aktarma hızı
10/100/1.000 Mbit/s
Seri
✔ , RS-232, RS-422
Fonksiyon
Veri arayüzü (okuma sonucu çıkışı), Servis arayüzü
Veri aktarma hızı
0,3 kBaud ... 115,2 kBaud, AUX: 57,6 kBaud (RS-232)
CAN
✔
Fonksiyon
SICK CAN sensör ağı CSN (CAN Controller/CAN Device, Multiplexer/sunucu)
Veri aktarma hızı
250 kbit/s ... 500 kbit/s
PROFIBUS DP
✔
Haberleşme tipi
Harici fieldbus haberleşme modülü ile opsiyonel CDF600-2
Dijital girişler
4 (“Sensör 1”, “Sensör 2”, CDB650/CDM420 içindeki opsiyonel parametre hafızası CMC600 üzerinden 2 giriş)
Ayarlanabilir girişler
Enkoder girişi, Harici tetik
Dijital çıkışlar
6 (CDB650:“Sonuç 1”, “Sonuç 2”, “Sonuç 3”, “Sonuç 4”, CMC600 ya da CDM420 üzerinden 2 harici çıkış yolu: “Sonuç 1”, “Sonuç 2”, CMC600 üzerinden 2 harici çıkış yolu veya açık uçlu kablo: “Sonuç 1”, “Sonuç 2”, “Sonuç 3”, “Sonuç 4”)
Ayarlanabilir çıkışlar
Okundu onayı, Dış aydınlatma kontrolü, serbest şekilde konfigüre edilebilir çıktı durumu, “Cihaz hazır”
Okuma aralığı
Dijital girişler, serbest çalışma, seri arayüz, Ethernet, CAN, Otomatik tetikleme, Sunuş modu
Optik göstergeler
11 LEDs (5 x durum göstergesi, 5 x LED bar tipi gösterge, 1 yeşil/kırmızı geri bildirim noktası)
Akustik göstergeler
Sesli uyarı (konfigüre edilebilir)
Çalışma elemanları
2 tuş (seçme ve başlatma/durdurma fonksiyonları)
Operatör arayüzü
Web sunucu
Konfigürasyon yazılımı
SOPAS ET
Hafıza kartı
MicroSD hafıza kartı (flash kart), maks. 32 GB, isteğe bağlı
Veri depolama ve çağırma
MicroSD hafıza kartı ve harici FTP aracılığıyla görüntü ve veri kaydı
Enkoder frekansı
Max. 1 kHz
Harici aydınlatmanın kumandası
Dijital çıkış üzerinden (maks. 24 V tetikleyicisi) veya dış aydınlatma konnektörü ile
Elektromanyetik uyumluluk (EMV)
EN 61000-6-2:2005-08 / EN 61000-6-4 (2007-01) + A1 (2011)
Titreşim dayanımı
EN 60068-2-6:2008-02
Darbe dayanımı
EN 60068-2-27:2009-05
Çalışma ortamı sıcaklığı
0 °C ... +50 °C
Depolama sıcaklığı
–20 °C ... +70 °C
İzin verilen rölatif nem
90 %, yoğuşmasız
ECLASS 5.0
27280103
ECLASS 5.1.4
27280103
ECLASS 6.0
27280103
ECLASS 6.2
27280103
ECLASS 7.0
27280103
ECLASS 8.0
27280103
ECLASS 8.1
27280103
ECLASS 9.0
27280103
ECLASS 10.0
27280103
ECLASS 11.0
27280103
ECLASS 12.0
27280103
ETIM 5.0
EC002550
ETIM 6.0
EC002550
ETIM 7.0
EC002999
ETIM 8.0
EC002999
UNSPSC 16.0901
43211701
