Sick/Kamera tabanlı kod okuyucu

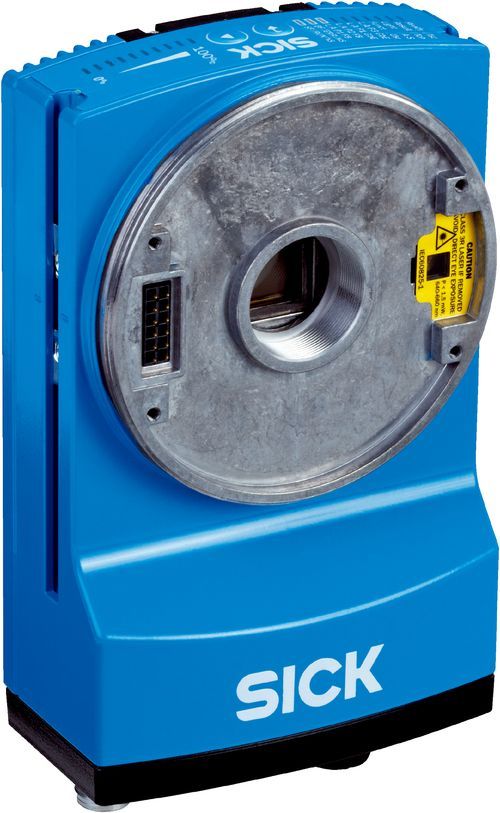

V2D652R-MCXXA6
Kamera tabanlı kod okuyucu | Lector64x/Lector65x, V2D652R-MCXXA6 | Varyant: Temel cihaz | Okunabilen kod yapıları: 1D kodlar, Stacked, 2D kodlar | İletişim arayüzü: Ethernet, PROFINET, EtherNet/IP™, Seri, CAN, PROFIBUS DP | Sensör çözünürlüğü: 2.048 px x 1.088 px | Optik odak: Ayarlanabilir odak (manüel) | Aydınlatma: Aksesuar olarak ayrı sipariş edilir | Lens arabirimi: C-Mount, 1″, Aksesuar olarak ayrı sipariş edilir | Soğuk hava deposu kullanımı: hayır | Bilgi: Bazı iletişim arayüzleri için duruma bağlı olarak ek aksesuarlar gereklidir (ayrıntılar için online bölüme bakın)

Ürün verileri
84 parametreTeknik Özellikler
- Varyant
- Temel cihaz
- Optik odak
- Ayarlanabilir odak (manüel)
- Sensör
- CMOS matris sensörü, gri ton değeri
- Sensör çözünürlüğü
- 2.048 px x 1.088 px
- Aydınlatma
- Aksesuar olarak ayrı sipariş edilir
- Hizalama yardımı
- Lazer, kırmızı, 630 nm ... 680 nm
- Lazer sınıfı
- 1, 21 CFR 1040.10 ve 1040.11'e uygundur; istisnası: 8 Mayıs 2019 tarihli "Lazer Uyarısı No. 56"da açıklandığı gibi IEC 60825-1 Ed.3 ile uyumluluk (IEC 60825-1:2014, EN 60825-1:2014+A11:2021)
- Lens arabirimi
- C-Mount
- Optik format
- 1″
- Bilgi
- Aksesuar olarak ayrı sipariş edilir
- Okuma mesafesi
- 300 mm ... 2.200 mm 1)
- Tarama frekansı
- 70 Hz, 2 megapiksel çözünürlüğünde
- Kod çözünürlüğü
- ≥ 0,1 mm 2)
- Bağlantı tipi
1 x M12, 17-pinli erkek konnektör (seri, CAN, G/Ç, güç kaynağı)
2 x M12, 8 pinli dişi konnektör (Ethernet, P1 henüz fonksiyonsuz)
1 x M8, 4 pinli dişi konnektör (USB)
- Besleme Gerilimi
- 24 V DC, ± 20 %
- Güç tüketimi
- Typ. 20 W, ± 20 %
- Çıkış akımı
- ≤ 100 mA
- Gövde malzemesi
- Alüminyum döküm
- Gövde rengi
- Açık mavi (RAL 5012)
- Ön cam materyali
Plastik (Aksesuar olarak ayrı sipariş edilir)
Cam (Aksesuar olarak ayrı sipariş edilir)
- Koruma sınıfı
- IP65 (EN 60529 (1991-10), EN 60529/A2 (2002-02))
- Koruma sınıfı
- III
- Elektrik güvenliği
- EN 60950-1 (2011-01)
- Ağırlık
- 635 g
- Boyutlar (U x G x Y)
- 142 mm x 89 mm x 46 mm 1)
- MTBF
- 100.000 h
- Okunabilen kod yapıları
- 1D kodlar, Stacked, 2D kodlar
- Barkod tipleri
- GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode, GS1 DataBar, Code 39, Code 128, Codabar, Code 32, Code 93, USPS (Postnet, Planet, USPS4SCB), Australian Post, Dutch KIX Post, Royal Mail, Swedish Post
- 2B kod tipleri
- Data matris ECC200, GS1 Data-Matrix, MaxiCode, QR kod
- Stacked kod türleri
- PDF417
- Kod kalitesi
- ISO/IEC 16022, ISO/IEC 15415, ISO/IEC 18004'e göre
- Dahili resim hafızası
- 512 MB
- Ethernet
- ✔ , TCP/IP
- Fonksiyon
- Veri arayüzü (okuma sonucu çıkışı), Servis arayüzü, FTP (görüntü aktarımı)
- Veri aktarma hızı
- 10/100/1.000 Mbit/s
- PROFINET
- ✔
- Fonksiyon
- PROFINET Single Port (entegre), PROFINET Dual Port (Harici CDF600-2 haberleşme modülü ile opsiyonel olarak sağlanır)
- EtherNet/IP™
- ✔
- Veri aktarma hızı
- 10/100/1.000 Mbit/s
- Seri
- ✔ , RS-232, RS-422
- Fonksiyon
- Veri arayüzü (okuma sonucu çıkışı), Servis arayüzü
- Veri aktarma hızı
- 0,3 kBaud ... 115,2 kBaud, AUX: 57,6 kBaud (RS-232)
- CAN
- ✔
- Fonksiyon
- SICK CAN sensör ağı CSN (CAN Controller/CAN Device, Multiplexer/sunucu)
- Veri aktarma hızı
- 20 kbit/s ... 1 Mbit/s
- PROFIBUS DP
- ✔
- Haberleşme tipi
- Harici fieldbus haberleşme modülü ile opsiyonel CDF600-2
- Dijital girişler
- 4 (“Sensör 1”, “Sensör 2”, CDB650/CDM420 içindeki opsiyonel parametre hafızası CMC600 üzerinden 2 giriş)
- Ayarlanabilir girişler
- Enkoder girişi, Harici tetik
- Dijital çıkışlar
- 6 (CDB650:“Sonuç 1”, “Sonuç 2”, “Sonuç 3”, “Sonuç 4”, CMC600 ya da CDM420 üzerinden 2 harici çıkış yolu: “Sonuç 1”, “Sonuç 2”, CMC600 üzerinden 2 harici çıkış yolu veya açık uçlu kablo: “Sonuç 1”, “Sonuç 2”, “Sonuç 3”, “Sonuç 4”)
- Ayarlanabilir çıkışlar
- Okundu onayı, Dış aydınlatma kontrolü, serbest şekilde konfigüre edilebilir çıktı durumu, “Cihaz hazır”
- Okuma aralığı
- Dijital girişler, serbest çalışma, seri arayüz, Ethernet, CAN, Otomatik tetikleme, Sunuş modu
- Optik göstergeler
- 21 LEDs (10 x durum göstergesi, 10 x LED bar tipi gösterge, 1 yeşil geri bildirim noktası)
- Akustik göstergeler
- Beeper/Buzzer (kapatılabilir, bir sonucu işaret etmek için fonksiyonlarla donatılabilir)
- Çalışma elemanları
- 2 tuş (seçme ve başlatma/durdurma fonksiyonları)
- Operatör arayüzü
- Web sunucu
- Konfigürasyon yazılımı
- SOPAS ET
- Hafıza kartı
- MicroSD hafıza kartı (flash kart), maks. 16 GB, isteğe bağlı
- Veri depolama ve çağırma
- MicroSD hafıza kartı ve harici FTP aracılığıyla görüntü ve veri kaydı
- Enkoder frekansı
- Max. 1 kHz
- Harici aydınlatmanın kumandası
- Dijital çıkış üzerinden (maks. 24 V tetikleyicisi) veya dış aydınlatma konnektörü ile
- Elektromanyetik uyumluluk (EMV)
- EN 61000-6-2:2005-08 / EN 61000-6-3 (2007-01)
- Titreşim dayanımı
- EN 60068-2-6:2008-02
- Darbe dayanımı
- EN 60068-2-6
- Çalışma ortamı sıcaklığı
- 0 °C ... +50 °C
- Depolama sıcaklığı
- –20 °C ... +70 °C
- İzin verilen rölatif nem
- 90 %, yoğuşmasız
- Ortam ışığına dayanıklılık
- 2.000 lx, kod üzerinde
- ECLASS 5.0
- 27280103
- ECLASS 5.1.4
- 27280103
- ECLASS 6.0
- 27280103
- ECLASS 6.2
- 27280103
- ECLASS 7.0
- 27280103
- ECLASS 8.0
- 27280103
- ECLASS 8.1
- 27280103
- ECLASS 9.0
- 27280103
- ECLASS 10.0
- 27280103
- ECLASS 11.0
- 27280103
- ECLASS 12.0
- 27280103
- ETIM 5.0
- EC002550
- ETIM 6.0
- EC002550
- ETIM 7.0
- EC002999
- ETIM 8.0
- EC002999
- UNSPSC 16.0901
- 43211701
