Festo/DGC-18- -

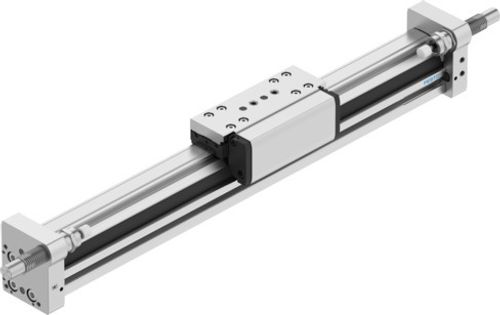

Lineer aktuatör|Lineer silindir DGC-18- - 532446

Lineer aktuatör|Lineer silindir DGC-18-    - 532446
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Strok
1 mm ... 3000 mm
Piston çapı
18 mm
Sönümleme
Esnek sönümleme halkaları/plakaları iki taraflı iki taraflı ayarlanabilir pnömatik sönümleme Darbe emici, sert eğrili Darbe emici, yumuşak eğrili
Montaj konumu
herhangi bir
Kılavuz
Kayar yatak Temel kılavuz Bilyalı rulman yatağı
Konum algılama
yaklaşım sensörü için
Varyantlar
Korumalı bilyalı rulman yatağı Ek kızak, standart, solda Ek kızak, standart olarak sağda
Çalışma basıncı
0.2 MPa ... 0.8 MPa
Çalışma basıncı
2 bar ... 8 bar
Çalışma şekli
çift etkili
CE işareti (bkz. Uygunluk Beyanı)
AB patlamaya karşı koruma direktifine (ATEX) göre
UKCA işareti (bkz. Uygunluk Beyanı)
UK EX düzenlemelerine göre
AB dışında patlamaya karşı koruma onayı
EPL DC (GB) EPL GB (GB)
Patlamaya karşı koruma
Zone 1 (ATEX) Bölge 1 (UKEX) Zone 2 (ATEX) Zone 22 (ATEX) Bölge 22 (UKEX)
ATEX kategorisi, gaz
II 2G
ATEX kategorisi, toz
II 3D
Ex ateşleme koruma sınıfı
Ex h IIC T4 Gb X
Ex ateşleme koruma sınıfı, toz
Ex h IIIC T120°C Dc X
Ex ortam sıcaklığı
-10°C <= Ta <= +60°C
İşletim ortamı
ISO 8573-1:2010 [7:-:-] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK
1 - korozyona düşük maruziyet 2 - orta derece korozyona maruziyet
LABS uygunluğu
VDMA24364-B1/B2-L
Gıdaya uygunluk
bkz. Gelişmiş yapı malzemesi bilgisi
Ortam sıcaklığı
-10 °C ... 60 °C
Sönümleme uzunluğu
16.5 mm
0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, geri dönüş
153 N
0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, ilerleme
153 N
Alternatif bağlantılar
bkz. ürün çizimi
Montaj türü
aksesuarlarla
Malzeme hakkında not
RoHS uyumlu
Kapak malzemesi
Dövme alüminyum alaşım
Sızdırmazlık elemanları malzemesi
NBR TPE-U(PU)

Aksesuarlar

Profil montajı 531752
Profil montajı 531752

MUC-18

Ayak bağlantısı 533667
Ayak bağlantısı 533667

HPC-18

Moment dengeleme bağlantısı 538714
Moment dengeleme bağlantısı 538714

FKC-18

Hortum 197383
Hortum 197383

PUN-H-4X0,75-BL

Hortum 8048671
Hortum 8048671

PUN-H-4X0,75-TBL

Hortum 197376
Hortum 197376

PUN-H-4X0,75-NT

Hortum 197390
Hortum 197390

PUN-H-4X0,75-SW

Tek yönlü akış kontrol valfleri 193138
Tek yönlü akış kontrol valfleri 193138

GRLA-M5-QS-4-D

Tek yönlü akış kontrol valfleri 8068723
Tek yönlü akış kontrol valfleri 8068723

VFOE-LE-T-M5-Q4

Çabuk Bağlantı Rakoru 153304
Çabuk Bağlantı Rakoru 153304

QSM-M5-4

Çabuk Bağlantı Rakoru 153315
Çabuk Bağlantı Rakoru 153315

QSM-M5-4-I

L-Çabuk Bağlantı Rakoru 153333
L-Çabuk Bağlantı Rakoru 153333

QSML-M5-4

Yaklaşım sensörü|Silindir Sensörü 574334
Yaklaşım sensörü|Silindir Sensörü 574334

SMT-8M-A-PS-24V-E-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 574339
Yaklaşım sensörü|Silindir Sensörü 574339

SMT-8M-A-NS-24V-E-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 8059120
Yaklaşım sensörü|Silindir Sensörü 8059120

SDBT-MSX-1L-PU-E-0.3-N-M8

Yaklaşım sensörü|Silindir Sensörü 8059121
Yaklaşım sensörü|Silindir Sensörü 8059121

SDBT-MSX-1L-PU-E-2.5-N-LE

Yaklaşım sensörü|Silindir Sensörü 8059123
Yaklaşım sensörü|Silindir Sensörü 8059123

SDBT-MSX-1L-NU-E-0.3-N-M8

Yaklaşım sensörü|Silindir Sensörü 8059124
Yaklaşım sensörü|Silindir Sensörü 8059124

SDBT-MSX-1L-NU-E-2.5-N-LE

Yaklaşım sensörü|Silindir Sensörü 574335
Yaklaşım sensörü|Silindir Sensörü 574335

SMT-8M-A-PS-24V-E-2,5-OE

Yaklaşım sensörü|Silindir Sensörü 574338
Yaklaşım sensörü|Silindir Sensörü 574338

SMT-8M-A-NS-24V-E-2,5-OE
