Bosch Rexroth/Lineer motor modülleri

LMM-140-NN-1

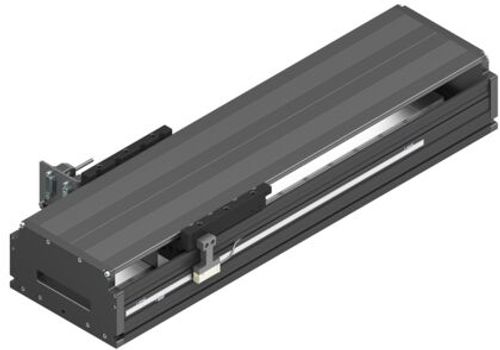

LMM lineer motor modülü. Anma boyutu LMM-140. smax azami hareket yolu 184 mm. Demir çekirdekli lineer motor LMM-140-NN-1 lineer motor
Boyut = 140
Uzunluk (L) = 356 mm
Maksimum hareket yolu = 184 mm
Model = MA01 - lineer motorlu
Kılavuz = 001 - Bilyalı ray kılavuzuna sahip ana gövde
Tahrik = 032 - Demir çekirdekli lineer motor, tip IC-150B-050-W2
Tabla bölümü = 032 - Tabla uzunluğu 132 mm
Kapak = 001 - Kapak plakalı
Uzunluk ölçüm sistemi = 005 - optik, mutlak, çözünürlük 0,05 µm, BiSS-C arayüzü
Yağlama = LSS - standart gresleme
Dokümantasyon = 001 - standart kontrolü
LMM-140-NN-1
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Anma boyutu [mm]
LMM-140
Motor tipi
Demir çekirdekli lineer motor
Motor
IC-150B-050-W2
mex max izin verilen maksimum hareketli haricî kütle [kg]
10
Uzunluk L [mm]
356
Genişlik [mm]
140
Yükseklik [mm]
74
smax azami hareket yolu [mm]
184
amax azami hızlanma [m/s²]
250
vmax izin verilen azami doğrusal hız [m/s]
5
100°C sıcaklıkta daimî anma kuvveti FdN [N]
69
Maksimum kuvvet [N]
242
Azami kuvvete ilişkin not
Maksimum kuvvet ve akım: %4 çalıştırma süresi ve 1 saniye süre
Cgw kılavuz dinamik yük değeri [N]
32035
Mt dinamik burulma yük torku [Nm]
1394
Azami akım [A]
12.7
ML dinamik uzunlamasına taşıma torku [Nm]
1217
mca hareketli öz kütle [kg]
1.9
100 °C'de daimî akım [A]
3.3
Ağırlık [kg]
7
KEMK karşı EMK sabiti [Vs/m]
17.4
FRs temel sürtünme kuvveti [N]
60
Lca tabla bölümü uzunluğu [mm]
132
Uzunluk ızgarası [mm]
84
Fatt motor çekme kuvveti [N]
420
Ara devre gerilimi Vdc [V]
600
