Bosch Rexroth/Lineer motor modülleri

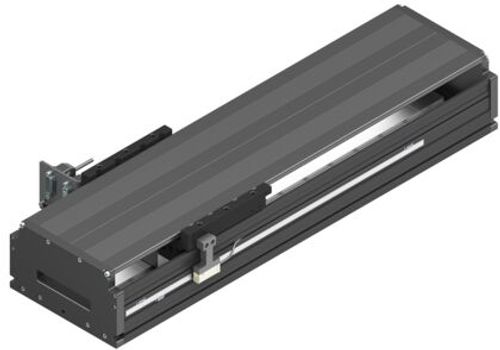

LMM-220-NN-1

LMM lineer motor modülü. Anma boyutu LMM-220. smax azami hareket yolu 520 mm. Demir içermeyen lineer motor LMM-220-NN-1 lineer motor
Boyut = 220
Uzunluk (L) = 690 mm
Maksimum hareket yolu = 520 mm
Model = MA01 - lineer motorlu
Kılavuz = 001 - Bilyalı ray kılavuzuna sahip ana gövde
Tahrik = 002 - Demir içermeyen lineer motor, tip IL-50F-W2
Tabla bölümü = 002 - Tabla uzunluğu 130 mm
Kapak = 001 - Kapak plakalı
Uzunluk ölçüm sistemi = 005 - optik, mutlak, çözünürlük 0,05 µm, BiSS-C arayüzü
Yağlama = LSS - standart gresleme
Dokümantasyon = 001 - standart kontrolü
LMM-220-NN-1
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Anma boyutu [mm]
LMM-220
Motor tipi
Demir içermeyen lineer motor
Motor
IL-50F-W2
mex max izin verilen maksimum hareketli haricî kütle [kg]
10
Uzunluk L [mm]
690
Genişlik [mm]
225
Yükseklik [mm]
91.7
smax azami hareket yolu [mm]
520
amax azami hızlanma [m/s²]
250
vmax izin verilen azami doğrusal hız [m/s]
5
100°C sıcaklıkta daimî anma kuvveti FdN [N]
128
Maksimum kuvvet [N]
638
Azami kuvvete ilişkin not
Maksimum kuvvet ve akım: %4 çalıştırma süresi ve 1 saniye süre
Cgw kılavuz dinamik yük değeri [N]
32035
Mt dinamik burulma yük torku [Nm]
2307
Azami akım [A]
28.25
ML dinamik uzunlamasına taşıma torku [Nm]
1171
mca hareketli öz kütle [kg]
2.6
100 °C'de daimî akım [A]
3.46
Ağırlık [kg]
26.4
KEMK karşı EMK sabiti [Vs/m]
18.4
FRs temel sürtünme kuvveti [N]
72
Lca tabla bölümü uzunluğu [mm]
130
Uzunluk ızgarası [mm]
60
Ara devre gerilimi Vdc [V]
330
