Sick/LiDAR sensörleri

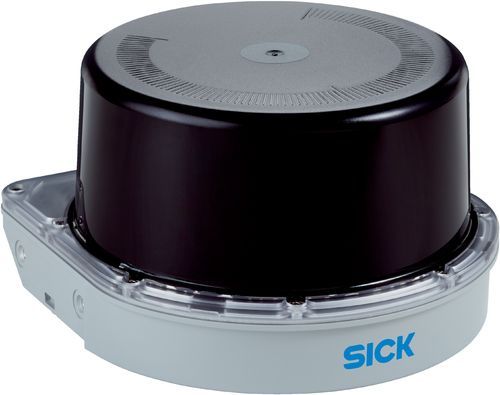

LMS1104C-111031S01



LiDAR sensörleri | LMS1000, LMS1104C-111031S01 | Çalışma aralığı: 0,2 m ... 64 m | Görüş açısı: 275° | Koruma sınıfı: IP65, IP67 | Renk: Gri (RAL 7042) | Entegre uygulamalar: Alan değerlendirme, Ölçüm verileri çıkışı | Bağlantı tipi: Döndürülebilir erkek konnektör üniteli M12 yuvarlak soket bağlantıları | Tarama frekansı: 150 Hz, 4 x 37,5 Hz
LMS1104C-111031S01
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Kullanım alanı
Outdoor, Indoor
Ölçüm prensibi
HDDM+
Işık kaynağı
Kızılötesi (850 nm)
Lazer sınıfı
1 (IEC 60825-1:2014, EN 60825-1:2014)
Görüş açısı
Yatay
275°
Tarama frekansı
150 Hz, 4 x 37,5 Hz
Açısal çözünürlük
Yatay
0,75°, 0,1875°, 0,375°, interlaced, interlaced
Isıtma
Kendinden ısıtmalı
Çalışma aralığı
0,2 m ... 64 m
Tarama mesafesi
%10 remisyon derecesinde
16 m
%90 remisyon derecesinde
30 m
Işık spotu boyutu
10,4 mrad x 26,2 mrad
Değerlendirilmiş echoı sayısı
3
Bağlantı tipi
Döndürülebilir erkek konnektör üniteli M12 yuvarlak soket bağlantıları
Besleme Gerilimi
10 V DC ... 30 V DC
Güç tüketimi

Typ. 18 W

Max. 42 W

5 s süreyle maks. 35 W yol alma aşaması

Gövde malzemesi
AlSi12, Optik kapağı: Polikarbonat
Gövde rengi
Gri (RAL 7042)
Koruma sınıfı

IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013)

IP67 (IEC 60529:1989+AMD1:1999+AMD2:2013)

Koruma sınıfı
III (IEC 61140:2016-11)
Elektrik güvenliği
IEC 61010-1:2010-06
Ağırlık
1,2 kg
Boyutlar (U x G x Y)
151,9 mm x 150 mm x 92,5 mm
MTBF
50 yıl
MTTFD
> 100 yıl
Çıkış verileri LiDAR-LOC
Kirlenme göstergesi, IMU (ikinci sensör verileri)
Tarama/görüntü frekansı
55.000 ölçüm noktası/sn ... 165.000 ölçüm noktası/sn
Tepki süresi
7 ms 1)
Sistematik hata
± 60 mm
İstatistiksel hata
≤ 30 mm
Entegre uygulamalar

Alan değerlendirme

Ölçüm verileri çıkışı

Koruma alanı sayısı
Maks. 10 alana kadar
Eşzamanlı değerlendirme durumları
10 değerlendirmeye kadar
Filtre

Sis filtresi

Partikül filtresi

Ortalama değer filtresi

Medyan filtresi

Kenar filtresi

Eko filtresi

Ethernet
✔ , TCP/IP, UDP/IP
Fonksiyon
Veri arayüzü (okuma sonucu çıkışı), OPC, NTP, Ölçüm verileri çıkışı (mesafe, RSSI)
Veri aktarma hızı
10/100 Mbit/s
Dijital girişler/çıkışlar
I/O (8 (Multiport))
Çıkış verileri

Kirlenme göstergesi

IMU (ikinci sensör verileri)

Optik göstergeler
2 LEDs
Konfigürasyon yazılımı

SOPAS ET

Web sunucu (gösterge)

Obje remisyonu
2 % ... > 1.000 % (Reflektör)
Elektromanyetik uyumluluk (EMV)
EN 61000-6-2:2005 / EN 61000-6-3:2007+A1:2011
Titreşim dayanımı
IEC 60068-2-6:2007
Darbe dayanımı
EN 60068-2-27:2008
Çalışma ortamı sıcaklığı
–30 °C ... +50 °C
Depolama sıcaklığı
–40 °C ... +75 °C
Ortam ışığına dayanıklılık
80 klx
Kullanım hakkında bilgiler
Sensör, makineler için geçerli güvenlik normları kapsamında bir güvenlik bileşeni değildir.
ECLASS 5.0
27270990
ECLASS 5.1.4
27270990
ECLASS 6.0
27270913
ECLASS 6.2
27270913
ECLASS 7.0
27270913
ECLASS 8.0
27270913
ECLASS 8.1
27270913
ECLASS 9.0
27270913
ECLASS 10.0
27270913
ECLASS 11.0
27270913
ECLASS 12.0
27270913
ETIM 5.0
EC002550
ETIM 6.0
EC002550
ETIM 7.0
EC002550
ETIM 8.0
EC002550
UNSPSC 16.0901
41111615
