Sick/LiDAR sensörleri

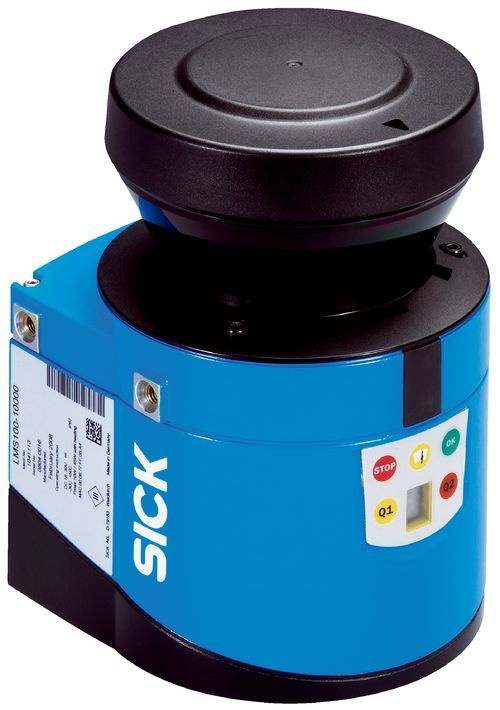

LMS100-10000
LiDAR sensörleri | LMS1xx, LMS100-10000 | Çalışma aralığı: 0,5 m ... 20 m | Görüş açısı: 270° | Koruma sınıfı: IP65 | Renk: Açık mavi (RAL 5012) | Entegre uygulamalar: Alan değerlendirme | Bağlantı tipi: 1 x Vidalı bağlantı bloklu sistem soketi | Tarama frekansı: 25 Hz, 50 Hz

Ürün verileri
67 parametreTeknik Özellikler
- Kullanım alanı
- Indoor
- Işık kaynağı
- Kızılötesi (905 nm)
- Lazer sınıfı
- 1 (IEC 60825-1:2014, EN 60825-1:2014)
- Görüş açısı
- Yatay
- 270°
- Tarama frekansı
25 Hz
50 Hz
- Açısal çözünürlük
- Yatay
- 0,25°, 0,5°
- Isıtma
- Hayır
- Çalışma aralığı
- 0,5 m ... 20 m
- Tarama mesafesi
- %10 remisyon derecesinde
- 18 m
- %90 remisyon derecesinde
- 20 m
- Değerlendirilmiş echoı sayısı
- 2
- Sis bastırma
- Evet
- Bağlantı tipi
- 1 x Vidalı bağlantı bloklu sistem soketi
- Besleme Gerilimi
- 10,8 V DC ... 30 V DC
- Güç tüketimi
- Typ. 8 W
- Gövde rengi
- Açık mavi (RAL 5012)
- Koruma sınıfı
- IP65 (EN 60529, Bölüm 14.2.5)
- Koruma sınıfı
- III (EN 50178 (1997;10))
- Ağırlık
- 1,1 kg
- Boyutlar (U x G x Y)
- 105 mm x 102 mm x 152 mm
- MTBF
- > 100 yıl
- MTTFD
- > 100 yıl
- Tepki süresi
- ≥ 20 ms
- Algılanabilir obje şekli
- Hemen hemen gelişigüzel
- Sistematik hata
- ± 30 mm 1)
- İstatistiksel hata
- 12 mm 1)
- Entegre uygulamalar
- Alan değerlendirme
- Koruma alanı sayısı
- 10 Alanlar
- Eşzamanlı değerlendirme durumları
- 10
- Ethernet
- ✔ , TCP/IP
- Fonksiyon
- Veri arayüzü (okuma sonucu çıkışı)
- Veri aktarma hızı
- 10/100 Mbit/s
- Seri
- ✔ , RS-232
- Fonksiyon
- Veri arayüzü (okuma sonucu çıkışı), Servis arayüzü
- Veri aktarma hızı
- 9,6 kBaud ... 115,2 kBaud
- CAN
- ✔
- Fonksiyon
- Genişleme çıkışlar
- Dijital girişler
- 2 dijital ve 2 enkoder girişi
- Dijital çıkışlar
- 3
- Optik göstergeler
- 7 segment göstergesi (ayrıca cihaz durumu, kirlilik uyarısı ve başlangıç durumunu görüntülemek için 5 adet LED)
- Obje remisyonu
- 2 % ... > 1.000 % (Reflektörler)
- Elektromanyetik uyumluluk (EMV)
- EN 61000-6-2:2005 / EN 61000-6-3:2007+A1:2011
- Titreşim dayanımı
- EN 60068-2-6 (1995-04)
- Darbe dayanımı
- EN 60068-2-27 (1993-03)
- Çalışma ortamı sıcaklığı
- 0 °C ... +50 °C
- Depolama sıcaklığı
- –30 °C ... +70 °C
- Ortam ışığına dayanıklılık
- 80.000 lx
- Kullanım hakkında bilgiler
- Sensör, makineler için geçerli güvenlik normları kapsamında bir güvenlik bileşeni değildir.
- ECLASS 5.0
- 27270990
- ECLASS 5.1.4
- 27270990
- ECLASS 6.0
- 27270913
- ECLASS 6.2
- 27270913
- ECLASS 7.0
- 27270913
- ECLASS 8.0
- 27270913
- ECLASS 8.1
- 27270913
- ECLASS 9.0
- 27270913
- ECLASS 10.0
- 27270913
- ECLASS 11.0
- 27270913
- ECLASS 12.0
- 27270913
- ETIM 5.0
- EC002550
- ETIM 6.0
- EC002550
- ETIM 7.0
- EC002550
- ETIM 8.0
- EC002550
- UNSPSC 16.0901
- 41111615
