Sick/LiDAR sensörleri

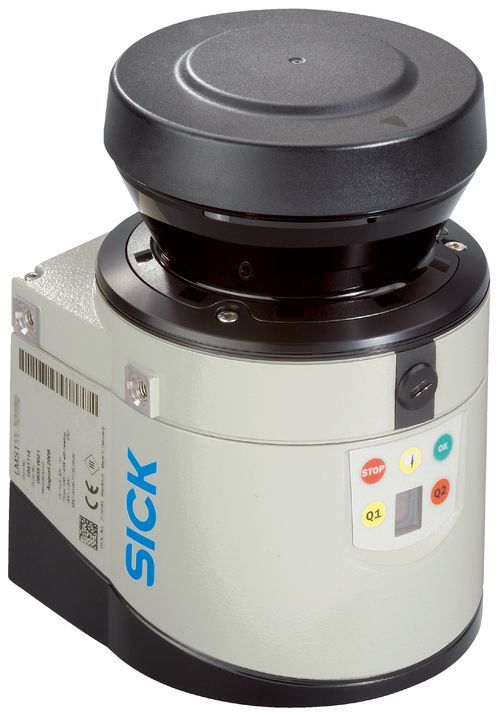

LMS111-10100



LiDAR sensörleri | LMS1xx, LMS111-10100 | Çalışma aralığı: 0,5 m ... 20 m | Görüş açısı: 270° | Koruma sınıfı: IP67 | Renk: Gri (RAL 7032) | Entegre uygulamalar: Alan değerlendirme | Bağlantı tipi: 1 x M12 yuvarlak konnektör | Tarama frekansı: 25 Hz, 50 Hz
LMS111-10100
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Kullanım alanı
Outdoor, Indoor
Işık kaynağı
Kızılötesi (905 nm)
Lazer sınıfı
1 (IEC 60825-1:2014, EN 60825-1:2014)
Görüş açısı
Yatay
270°
Tarama frekansı

25 Hz

50 Hz

Açısal çözünürlük
Yatay
0,25°, 0,5°
Isıtma
Evet
Çalışma aralığı
0,5 m ... 20 m
Tarama mesafesi
%10 remisyon derecesinde
18 m
%90 remisyon derecesinde
20 m
Değerlendirilmiş echoı sayısı
2
Sis bastırma
Evet
Bağlantı tipi
1 x M12 yuvarlak konnektör
Besleme Gerilimi
10,8 V DC ... 30 V DC
Güç tüketimi
Typ. 8 W, Isıtma tip. 35 W
Gövde rengi
Gri (RAL 7032)
Koruma sınıfı
IP67 (EN 60529, Bölüm 14.2.7)
Koruma sınıfı
III (EN 50178 (1997;10))
Ağırlık
1,1 kg
Boyutlar (U x G x Y)
105 mm x 102 mm x 162 mm
MTBF
> 100 yıl
MTTFD
> 100 yıl
Tepki süresi
≥ 20 ms
Algılanabilir obje şekli
Hemen hemen gelişigüzel
Sistematik hata
± 30 mm 1)
İstatistiksel hata
12 mm 1)
Entegre uygulamalar
Alan değerlendirme
Koruma alanı sayısı
10 Alanlar
Eşzamanlı değerlendirme durumları
10
Ethernet
✔ , TCP/IP
Fonksiyon
Veri arayüzü (okuma sonucu çıkışı)
Veri aktarma hızı
10/100 Mbit/s
Seri
✔ , RS-232
Fonksiyon
Veri arayüzü (okuma sonucu çıkışı), Servis arayüzü
Veri aktarma hızı
9,6 kBaud ... 115,2 kBaud
CAN
✔
Fonksiyon
Genişleme çıkışlar
Dijital girişler
2 dijital ve 2 enkoder girişi
Dijital çıkışlar
3
Optik göstergeler
7 segment göstergesi (ayrıca cihaz durumu, kirlilik uyarısı ve başlangıç durumunu görüntülemek için 5 adet LED)
Obje remisyonu
2 % ... > 1.000 % (Reflektörler)
Elektromanyetik uyumluluk (EMV)
EN 61000-6-2:2005 / EN 61000-6-3:2007+A1:2011
Titreşim dayanımı
EN 60068-2-6 (1995-04)
Darbe dayanımı
EN 60068-2-27 (1993-03)
Çalışma ortamı sıcaklığı
–30 °C ... +50 °C
Depolama sıcaklığı
–30 °C ... +70 °C
Ortam ışığına dayanıklılık
80.000 lx
Kullanım hakkında bilgiler
Sensör, makineler için geçerli güvenlik normları kapsamında bir güvenlik bileşeni değildir.
ECLASS 5.0
27270990
ECLASS 5.1.4
27270990
ECLASS 6.0
27270913
ECLASS 6.2
27270913
ECLASS 7.0
27270913
ECLASS 8.0
27270913
ECLASS 8.1
27270913
ECLASS 9.0
27270913
ECLASS 10.0
27270913
ECLASS 11.0
27270913
ECLASS 12.0
27270913
ETIM 5.0
EC002550
ETIM 6.0
EC002550
ETIM 7.0
EC002550
ETIM 8.0
EC002550
UNSPSC 16.0901
41111615
