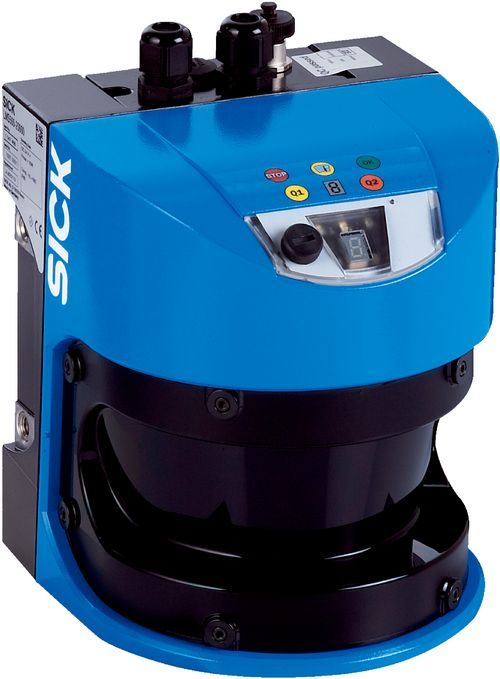

LMS500-20000 PRO



LiDAR sensörleri | LMS5xx, LMS500-20000 PRO | Çalışma aralığı: 0,2 m ... 80 m | Çözünürlük kapasitesi: High Resolution | Koruma sınıfı: IP65 | Renk: Açık mavi (RAL 5012) | Entegre uygulamalar: Alan değerlendirme, Ölçüm verileri çıkışı | Bağlantı tipi: 1 x M12 yuvarlak konnektör1 x Vidalı bağlantı bloklu sistem soketi, 2 x kablo rakoru dahil | Tarama frekansı: 25 Hz, 35 Hz, 50 Hz, 75 Hz, 100 Hz
LMS500-20000 PRO
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Kullanım alanı
Indoor
Varyant
PRO
Çözünürlük kapasitesi
High Resolution
Işık kaynağı
Kızılötesi (905 nm, ± 10 nm)
Lazer sınıfı
1 (EN/IEC 60825-1:2014 (Ed.3), EN/IEC 60825-1:2007 (Ed.2) CAN/CSA-E60825-1:2015-11 (Ed.3))
Görüş açısı
Yatay
190°
Tarama frekansı

25 Hz

35 Hz

50 Hz

75 Hz

100 Hz

Açısal çözünürlük
Yatay
0,042°, interlaced
0,083°, interlaced
0,1667°
0,25°
0,333°
0,5°
0,667°
1°
Tarama alanı düzlüğü

Tarama alanı düzlüğü kombine: ± 0,72°

Tipik koni hatası: 1 Sigma değeri - 0,11° ± 0,1°

Tipik yanlış hizalama: 1 Sigma değeri + 0,15° ± 0,08°

Isıtma
Kendinden ısıtmalı
Çalışma aralığı
0,2 m ... 80 m
Tarama mesafesi
%10 remisyon derecesinde
26 m
Ölçüm hassasiyeti
± 12 mm
Işık spotu boyutu

Uyuşmazlık: 4,7 mrad

Kontrol camında: 13,5 mm

26 m’de: 136 mm

40 m’de: 202 mm

Değerlendirilmiş echoı sayısı
5
Sis bastırma
Hayır
Bağlantı tipi

1 x M12 yuvarlak konnektör

1 x Vidalı bağlantı bloklu sistem soketi, 2 x kablo rakoru dahil

Besleme Gerilimi
24 V DC, ± 20 %
Güç tüketimi
22 W
Gövde malzemesi
AlSi12
Gövde rengi
Açık mavi (RAL 5012)
Ön cam materyali
Polikarbonat, kazımaya karşı dayanıklı kaplama
Koruma sınıfı
IP65 (EN 60529, Bölüm 14.2.7)
Koruma sınıfı
III (IEC 61140:2016-11)
Ağırlık
3,7 kg
Boyutlar (U x G x Y)
160 mm x 155 mm x 185 mm
MTBF
> 100 yıl
MTTFD
> 100 yıl
Tepki süresi
≥ 10 ms
Algılanabilir obje şekli
Hemen hemen gelişigüzel
Sistematik hata

± 25 mm (1 m ... 10 m)

± 35 mm (10 m ... 20 m) 1)

İstatistiksel hata

7 mm (1 m ... 10 m)

9 mm (10 m ... 20 m) 1)

Entegre uygulamalar

Alan değerlendirme

Ölçüm verileri çıkışı

Koruma alanı sayısı
10 Alanlar
Eşzamanlı değerlendirme durumları
10
Filtre

Eko filtresi

Sis filtresi

Partikül filtresi

Ortalama değer filtresi

Parlama filtresi

Ethernet
✔ , TCP/IP, UDP/IP
Not
OPC DA
Fonksiyon
Host ve AUX, NTP
Veri aktarma hızı
10/100 Mbit/s
Seri
✔ , RS-232, RS-422
Fonksiyon
Host ve AUX
Veri aktarma hızı
9,6 kBaud ... 500 kBaud
CAN
✔
Fonksiyon
Genişleme çıkışlar
Veri aktarma hızı
20 kBit/s, 500 kBit/s, 1 MBit/s, Senkronizasyon
USB
✔
Not
Mini USB
Fonksiyon
Servis arayüzü
Dijital girişler
4 (Dijital, enkoder (HTL), senkronizasyon)
Dijital çıkışlar
6 (digital)
Optik göstergeler
5 LEDs (ayrıca 7 segment göstergesi)
Obje remisyonu
2 % ... > 1.000 % (Reflektörler)
Elektromanyetik uyumluluk (EMV)
Gönderilen ışıma
Endüstriyel ortam (IEC 61000-6-3:2020 / EN IEC 61000-6-3:2007+A1:2011)
Elektromanyetik bağışıklık
Endüstriyel ortam (IEC 61000-6-2:2016 / EN IEC 61000-6-2:2019)
Titreşim dayanımı
Sinüs kontrolü
10 Hz ... 150 Hz, 5 g'ye kadar 0,35 mm genlik, 20 çevrim 1)
Darbe dayanımı

15 g, 11 ms, 6 münferit şok/eksen 2)

10 g, 16 ms, 1.000 sürekli şok/eksen 2)

Titreşime karşı dayanıklılık
IK05, IK06, IK07 (DIN EN 50102:09-1997)
Çalışma ortamı sıcaklığı
0 °C ... +50 °C
Depolama sıcaklığı
–40 °C ... +70 °C
Ortam ışığına dayanıklılık
70.000 lx
Kullanım hakkında bilgiler
Sensör, makineler için geçerli güvenlik normları kapsamında bir güvenlik bileşeni değildir.
ECLASS 5.0
27270990
ECLASS 5.1.4
27270990
ECLASS 6.0
27270913
ECLASS 6.2
27270913
ECLASS 7.0
27270913
ECLASS 8.0
27270913
ECLASS 8.1
27270913
ECLASS 9.0
27270913
ECLASS 10.0
27270913
ECLASS 11.0
27270913
ECLASS 12.0
27270913
ETIM 5.0
EC002550
ETIM 6.0
EC002550
ETIM 7.0
EC002550
ETIM 8.0
EC002550
UNSPSC 16.0901
41111615
