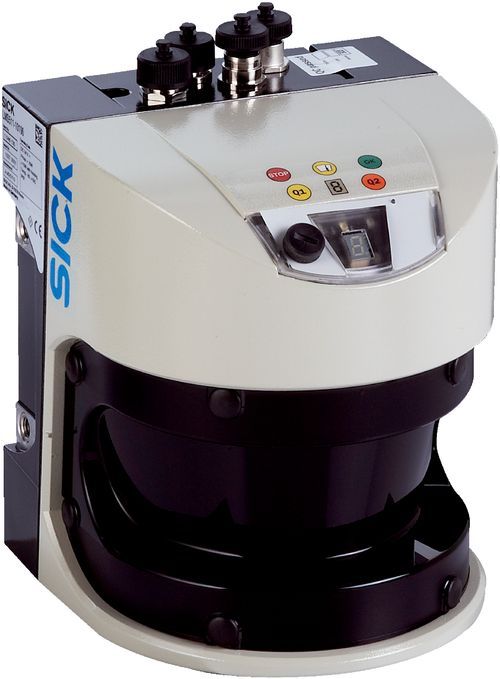

LMS511-10100 PRO
LiDAR sensörleri | LMS5xx, LMS511-10100 PRO | Çalışma aralığı: 0,2 m ... 80 m | Çözünürlük kapasitesi: Standard Resolution | Koruma sınıfı: IP65, IP67 | Renk: Gri (RAL 7032) | Entegre uygulamalar: Alan değerlendirme, Ölçüm verileri çıkışı | Bağlantı tipi: 4 x M12 yuvarlak konnektör | Tarama frekansı: 25 Hz, 35 Hz, 50 Hz, 75 Hz, 100 Hz

Ürün verileri
88 parametreTeknik Özellikler
- Kullanım alanı
- Outdoor, Indoor
- Varyant
- PRO
- Çözünürlük kapasitesi
- Standard Resolution
- Işık kaynağı
- Kızılötesi (905 nm, ± 10 nm)
- Lazer sınıfı
- 1 (EN/IEC 60825-1:2014 (Ed.3), EN/IEC 60825-1:2007 (Ed.2) CAN/CSA-E60825-1:2015-11 (Ed.3))
- Görüş açısı
- Yatay
- 190°
- Tarama frekansı
25 Hz
35 Hz
50 Hz
75 Hz
100 Hz
- Açısal çözünürlük
- Yatay
- 0,042°, interlaced
- 0,083°, interlaced
- 0,1667°
- 0,25°
- 0,333°
- 0,5°
- 0,667°
- 1°
- Tarama alanı düzlüğü
Tarama alanı düzlüğü kombine: ± 0,72°
Tipik koni hatası: 1 Sigma değeri - 0,11° ± 0,1°
Tipik yanlış hizalama: 1 Sigma değeri + 0,15° ± 0,08°
- Isıtma
- Ek entegre ısıtma ile kendi kendine ısıtma
- Çalışma aralığı
- 0,2 m ... 80 m
- Tarama mesafesi
- %10 remisyon derecesinde
- 40 m
- Ölçüm hassasiyeti
- ± 24 mm
- Işık spotu boyutu
Uyuşmazlık: 11,9 mrad
Kontrol camında: 13,5 mm
26 m’de: 322 nm
40 m’de: 489 mm
- Değerlendirilmiş echoı sayısı
- 5
- Bağlantı tipi
- 4 x M12 yuvarlak konnektör
- Besleme Gerilimi
- 24 V DC, ± 20 %
- Güç tüketimi
- 22 W, +55 W ısıtma (tipik)
- Gövde malzemesi
- AlSi12
- Gövde rengi
- Gri (RAL 7032)
- Ön cam materyali
- Polikarbonat, kazımaya karşı dayanıklı kaplama
- Koruma sınıfı
IP65 (EN 60529, Bölüm 14.2.7)
IP67 (EN 60529, Bölüm 14.2.7)
- Koruma sınıfı
- III (IEC 61140:2016-11)
- Ağırlık
- 3,7 kg
- Boyutlar (U x G x Y)
- 160 mm x 155 mm x 185 mm
- MTBF
- > 100 yıl
- MTTFD
- > 100 yıl
- Tepki süresi
- ≥ 10 ms
- Algılanabilir obje şekli
- Hemen hemen gelişigüzel
- Sistematik hata
± 25 mm (1 m ... 10 m)
± 35 mm (10 m ... 20 m)
± 50 mm (20 m ... 30 m) 1)
- İstatistiksel hata
6 mm (1 m ... 10 m)
8 mm (10 m ... 20 m)
14 mm (20 m ... 30 m) 1)
- Entegre uygulamalar
Alan değerlendirme
Ölçüm verileri çıkışı
- Koruma alanı sayısı
- 10 Alanlar
- Eşzamanlı değerlendirme durumları
- 10
- Filtre
Eko filtresi
Sis filtresi
Partikül filtresi
Ortalama değer filtresi
Parlama filtresi
- Ethernet
- ✔ , TCP/IP, UDP/IP
- Fonksiyon
- Host ve AUX, NTP
- Veri aktarma hızı
- 10/100 Mbit/s
- Seri
- ✔ , RS-232, RS-422
- Fonksiyon
- Host ve AUX
- Veri aktarma hızı
- 9,6 kBaud ... 500 kBaud
- CAN
- ✔
- Fonksiyon
- Genişleme çıkışlar
- Veri aktarma hızı
- 20 kBit/s, 500 kBit/s, 1 MBit/s, Senkronizasyon
- USB
- ✔
- Not
- Mini USB
- Fonksiyon
- Servis arayüzü
- Dijital girişler
- 4 (Dijital, enkoder (HTL), senkronizasyon)
- Dijital çıkışlar
- 6 (digital)
- Optik göstergeler
- 5 LEDs (ayrıca 7 segment göstergesi)
- Obje remisyonu
- 2 % ... > 1.000 % (Reflektörler)
- Elektromanyetik uyumluluk (EMV)
- Gönderilen ışıma
- Endüstriyel ortam (IEC 61000-6-3:2020 / EN IEC 61000-6-3:2007+A1:2011)
- Elektromanyetik bağışıklık
- Endüstriyel ortam (IEC 61000-6-2:2016 / EN IEC 61000-6-2:2019)
- Titreşim dayanımı
- Sinüs kontrolü
- 10 Hz ... 150 Hz, 5 g'ye kadar 0,35 mm genlik, 20 çevrim 1)
- Darbe dayanımı
15 g, 11 ms, 6 münferit şok/eksen 2)
10 g, 16 ms, 1.000 sürekli şok/eksen 2)
- Titreşime karşı dayanıklılık
- IK05, IK06, IK07 (DIN EN 50102:09-1997)
- Çalışma ortamı sıcaklığı
- –30 °C ... +50 °C
- Depolama sıcaklığı
- –40 °C ... +70 °C
- Ortam ışığına dayanıklılık
- 70.000 lx
- Kullanım hakkında bilgiler
- Sensör, makineler için geçerli güvenlik normları kapsamında bir güvenlik bileşeni değildir.
- ECLASS 5.0
- 27270990
- ECLASS 5.1.4
- 27270990
- ECLASS 6.0
- 27270913
- ECLASS 6.2
- 27270913
- ECLASS 7.0
- 27270913
- ECLASS 8.0
- 27270913
- ECLASS 8.1
- 27270913
- ECLASS 9.0
- 27270913
- ECLASS 10.0
- 27270913
- ECLASS 11.0
- 27270913
- ECLASS 12.0
- 27270913
- ETIM 5.0
- EC002550
- ETIM 6.0
- EC002550
- ETIM 7.0
- EC002550
- ETIM 8.0
- EC002550
- UNSPSC 16.0901
- 41111615
