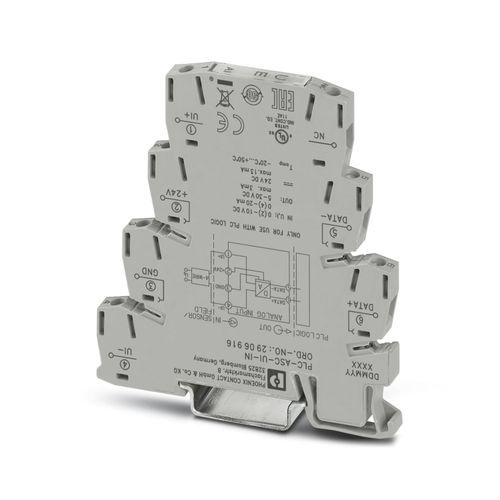

PLC-ASC-UI-IN - Analog modül 2906916
PLC logic mantık modülleri için analog giriş modülü (yalnız 2. Nesil), tek kanal, sinyal tipi (4 mA ... 20 mA, 0 mA ... 20 mA, 0 V ... 10 V, 2 V ... 10 V) DIP anahtar ile yapılandırılabilir, vidalı bağlantı

Ürün verileri
52 parametreTeknik Özellikler
- Çalışma durumu
- Doğru kullanım için, montaj talimatlarında (İndirilebilir Dosyalar'a bakın) belirtilen teknik özelliklere uyulmalıdır. Üçüncü taraf ürünlerle yapılan uygulamalarda veya kullanımlarda, ilgili üçüncü taraf üreticinin teknik özelliklerine, güvenlik ve uyarı talimatlarına da uyulmalıdır.
- Ürün tipi
- Genişleme modülü
- Ürün gamı
- PLC logic
- Çalışma modu
- 100% çalışma faktörü
- İzolasyon
- Ana izolasyon
- Aşırı gerilim kategorisi
- III
- Kirlilik sınıfı
- 2
- Nominal izolasyon gerilimi
- 50 V
- Nominal darbe gerilimi
- 0,5 kV
- Kontrol devresi nominal besleme gerilimi US
- 24 V DC
- US'ye ilişkin nominal kontrol gerilimi aralığı
- 0,8 ... 1,1
- Nominal kontrol besleme akımı IS
- 13 mA
- Koruma devresi
- Polarite korumaAşırı gerilim koruması
- Giriş sayısı
- 1
- Akım giriş sinyali
- 0 mA ... 20 mA4 mA ... 20 mA
- Akım girişinin giriş direnci
- 40 Ω
- Maksimum sıcaklık katsayısı
- 0,01 %/K
- İletim hatası maks.
- 1 %
- Aşırı gerilim koruma
- > 33 V
- Çözünürlük
- 10 Bit (0 - 1000 arasında ölçekli)
- Giriş sayısı
- 1
- Gerilim giriş sinyali
- 0 V ... 10 V2 V ... 10 V
- Gerilim girişinin giriş direnci
- > 120 kΩ
- Maksimum sıcaklık katsayısı
- 0,01 %/K
- İletim hatası maks.
- 1 %
- Aşırı gerilim koruma
- > 33 V
- Çözünürlük
- 10 Bit (0 - 1000 arasında ölçekli)
- Çıkış ismi
- Dijital çıkış
- Anahtarlama gerilimi aralığı
- 5 V DC ... 30 V DC
- Anahtarlama akımı
- ≤ 3 mA
- Bağlantı yöntemi
- Vidalı bağlantı
- Kablo soyma uzunluğu
- 8 mm
- Vida yivi
- M3
- İletken kesiti, tek telli
- 0,14 mm² ... 2,5 mm²
- İletken kesiti, çok damarlı
- 0,14 mm² ... 2,5 mm²0,2 mm² ... 2,5 mm² (Tek yüksük)2x 0,5 mm² ... 1,5 mm² (TWIN yüksük)
- Kablo kesiti AWG
- 26 ... 14
- Sıkma torku
- 0,45 Nm ... 0,55 Nm (Genellikle bu klemenslerin iletken bağlantısı sırasında desteklenmesi gerekir (tek elle tutulur, muhafazadan desteklenir))
- Çalışma gerilimi göstergesi
- Yeşil LED
- Hata gösterimi
- Kırmızı LED
- Genişlik
- 6,2 mm
- Yükseklik
- 80 mm
- Derinlik
- 94 mm
- Renk
- gri (RAL 7042)
- Koruma sınıfı
- IP20
- Ortam sıcaklığı (çalışma)
- -20 °C ... 50 °C
- Ortam sıcaklığı (stok/nakliye)
- -20 °C ... 70 °C
- Sertifika
- CE uyumlu
- Tanımlama
- UL 508 Listed
- Standartlar/yönetmelikler
- DIN EN 50178
- Montaj tipi
- DIN rayı montajı
- Montaj açıklaması
- Sıralar halinde boşluk bırakmadan
- Montaj pozisyonu
- herhangibir
