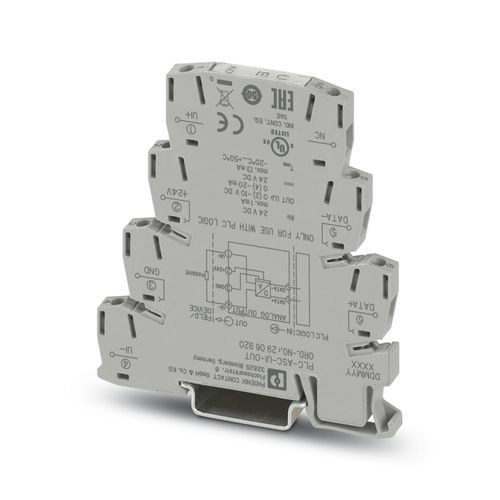

PLC-ASC-UI-OUT - Analog modül 2906920



PLC logic mantık modülleri için analog çıkış modülü (yalnız 2. Nesil), tek kanal, sinyal tipi (4 mA ... 20 mA, 0 mA ... 20 mA, 0 V ... 10 V, 2 V ... 10 V) DIP anahtar ile yapılandırılabilir, vidalı bağlantı
PLC-ASC-UI-OUT - Analog modül 2906920
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Çalışma durumu
Doğru kullanım için, montaj talimatlarında (İndirilebilir Dosyalar'a bakın) belirtilen teknik özelliklere uyulmalıdır. Üçüncü taraf ürünlerle yapılan uygulamalarda veya kullanımlarda, ilgili üçüncü taraf üreticinin teknik özelliklerine, güvenlik ve uyarı talimatlarına da uyulmalıdır.
Ürün tipi
Genişleme modülü
Ürün gamı
PLC logic
Çalışma modu
100% çalışma faktörü
İzolasyon
Ana izolasyon
Aşırı gerilim kategorisi
III
Kirlilik sınıfı
2
Nominal izolasyon gerilimi
50 V
Nominal darbe gerilimi
0,5 kV
Kontrol devresi nominal besleme gerilimi US
24 V DC
US'ye ilişkin nominal kontrol gerilimi aralığı
0,8 ... 1,1
Nominal kontrol besleme akımı IS
≤ 28 mA
Koruma devresi
Polarite korumaAşırı gerilim koruması
Nominal aktivasyon gerilimi UC
24 V DC
Nominal aktivasyon akımı IC
≤ 1 mA
Çıkış ismi
Analog gerilim girişi
Çıkış sayısı
1
Gerilim çıkış sinyali
0 V ... 10 V2 V ... 10 V
Maksimum çıkış gerilimi
12,3 V
Dalgalanma
< 20 mVSS
Yük/çıkış yük gerilim çıkışı
10 kΩ
Aşırı gerilim koruma
> 33 V
İletim hatası maks.
1 %
Çözünürlük
10 Bit (0 - 1000 arasında ölçekli)
Koruma devresi
Aşırı gerilim koruması
Çıkış ismi
Akım için analog çıkış
Çıkış sayısı
1
Akım çıkış sinyali
0 mA ... 20 mA4 mA ... 20 mA
Maksimum çıkışı akımı
24,6 mA
Yük/çıkış yük akımı çıkışı
500 Ω (20 mA)
Aşırı gerilim koruma
> 33 V
İletim hatası maks.
1 %
Çözünürlük
10 Bit
Koruma devresi
Aşırı gerilim koruması
Bağlantı yöntemi
Vidalı bağlantı
Kablo soyma uzunluğu
8 mm
Vida yivi
M3
İletken kesiti, tek telli
0,14 mm² ... 2,5 mm²
İletken kesiti, çok damarlı
0,14 mm² ... 2,5 mm²0,2 mm² ... 2,5 mm² (Tek yüksük)2x 0,5 mm² ... 1,5 mm² (TWIN yüksük)
Kablo kesiti AWG
26 ... 14
Sıkma torku
0,45 Nm ... 0,55 Nm (Genellikle bu klemenslerin iletken bağlantısı sırasında desteklenmesi gerekir (tek elle tutulur, muhafazadan desteklenir))
Çalışma gerilimi göstergesi
Yeşil LED
Hata gösterimi
Kırmızı LED
Genişlik
6,2 mm
Yükseklik
80 mm
Derinlik
94 mm
Renk
gri (RAL 7042)
Koruma sınıfı
IP20
Ortam sıcaklığı (çalışma)
-20 °C ... 50 °C
Ortam sıcaklığı (stok/nakliye)
-20 °C ... 70 °C
Sertifika
CE uyumlu
Tanımlama
UL 508 Listed
Standartlar/yönetmelikler
DIN EN 50178
Montaj tipi
DIN rayı montajı
Montaj açıklaması
Sıralar halinde boşluk bırakmadan
Montaj pozisyonu
herhangibir
