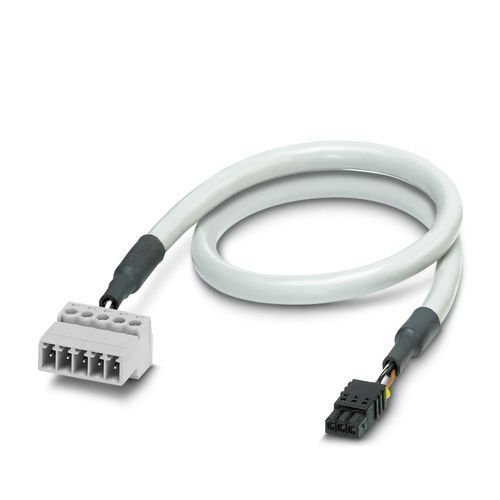

PLC-V8C/CAB/TBUS/0,3M - Bağlantı kablosu 2905263



Montajlı ekranlı kablo; kontrolör: PLC logic (DIN ray konnektörüne bağlantı); bağlantı 1: COMBICON fiş konnektörleri (1x 3-kutup); bağlantı 2: COMBICON fiş konnektörleri (1x 5-kutup); kablo uzunluğu: 0,3 m
PLC-V8C/CAB/TBUS/0,3M - Bağlantı kablosu 2905263
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Çalışma durumu
Doğru kullanım için, montaj talimatlarında (İndirilebilir Dosyalar'a bakın) belirtilen teknik özelliklere uyulmalıdır. Üçüncü taraf ürünlerle yapılan uygulamalarda veya kullanımlarda, ilgili üçüncü taraf üreticinin teknik özelliklerine, güvenlik ve uyarı talimatlarına da uyulmalıdır.
Ürün tipi
Adaptör kablosu
Bağlantı yöntemi
COMBICON fiş konnektörleri
Kablo soyma uzunluğu
7 mm
Vida yivi
M2
Bağlantı sayısı
1
Kutup sayısı
5
İletken kesiti, tek telli
0,14 mm² ... 1,5 mm²
İletken kesiti, çok damarlı
0,14 mm² ... 1,5 mm²
Kablo kesiti AWG
28 ... 16
Bağlantı yöntemi
COMBICON fiş konnektörleri
Kablo soyma uzunluğu
6 mm
Bağlantı sayısı
1
Kutup sayısı
3
İletken kesiti, tek telli
0,2 mm² ... 0,5 mm²
İletken kesiti, çok damarlı
0,14 mm² ... 0,5 mm²
Kablo kesiti AWG
24 ... 20
Uzunluk
0,3 m
Kablo uzunluğu
0,3 m
Boyutlu çizim
Kablo ağırlığı
29 kg/km
Kutup sayısı
3
Ekranlı
hayır
Kablo tipi
PVC gri [500]
İletken tipi
Montajlı ekranlı kablo
İletken yapısı, sinyal hattı
14x 0,15 mm
AWG sinyal hattı
24
Kablo kesiti
3x 0,25 mm² (Sinyal hattı)
İzolasyon dahil kablo çapı
1,17 mm ±0,05 mm
Dış kablo çapı
4,20 mm ±0,15 mm
Dış kılıf, malzeme
PVC
Dış kılıf, renk
gri RAL 7001
İletken malzeme
Çıplak Cu litz telleri
Kablo izolasyon malzemesi
PVC
Tek tel, renk
kahverengi, mavi, siyah
Kalınlık, izolasyon
≥ 0,23 mm (Damar izolasyonu)
Kalınlık, dış kılıf
≥ 0,76 mm
Genel bükülme
3 tel, bükümlü
Maks. iletken direnci
maks. 79 Ω/km (20 °C'de)
İzolasyon direnci
≥ 100 MΩ*km (20 °C'de)
Nominal gerilim, kablo
≥ 300 V
Test gerilimi
≤ 3000 V
En küçük eğilme yarıçapı, sabit montaj
13 mm
Halojensiz
hayır
Ateşe dayanıklılık
UL-Style 2464'a uygun
Yağa dayanıklılık
DIN EN 60811-2-1 uyarınca
Ortam sıcaklığı (çalışma)
-40 °C ... 80 °C (kablo, sabit montaj)-25 °C ... 80 °C (Kablo, sabit montaj)
Sertifika
UKCA-uyumlu
