Sick/Parlaklık sensörleri

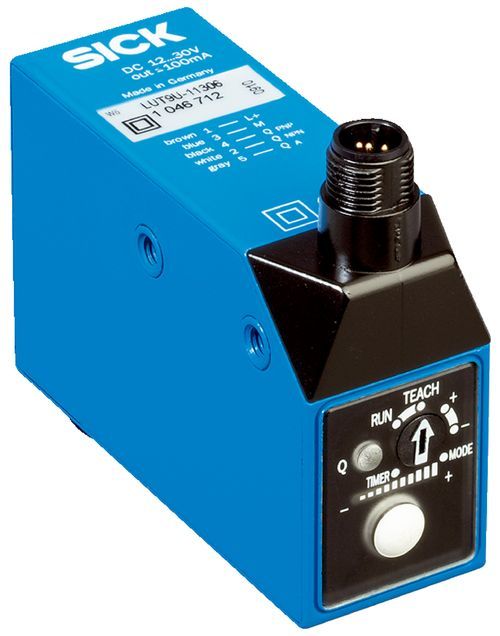

LUT9U-11306



Parlaklık sensörleri | LUT9, LUT9U-11306 | Işık kaynağı: LED, UV | İletişim arayüzü: - | Algılama mesafesi: 50 mm | Anahtarlama çıkışı: PNP, NPN | Anahtarlama tipi: Aydınlık ile anahtarlama | Işık demet çapı: 5 mm x 15 mm | Işık noktası konumu: Uzunlamasına | Işık çıkışı: Uzun taraf | Bağlantı türü ayrıntısı: 5 pinli M12 erkek konnektör
LUT9U-11306
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Boyutlar ( G x Y x D)
30,4 mm x 53 mm x 80 mm
Algılama mesafesi
50 mm 1)
Gövde yapısı
Büyük
Çalışma aralığı
20 mm ... 70 mm
Işık kaynağı
LED, UV 2)
Dalga uzunluğu
375 nm
Işık çıkışı
Uzun taraf
Işık demet çapı
5 mm x 15 mm
Işık noktası konumu
Uzunlamasına
Alım filtreleme
KV 418 (standart)
Alım alanı
450 nm ... 750 nm
Ayarlama
Öğretme tuşu
Öğretme çalışması
2 noktalı öğretme, manuel ince ayarlı statik
Anahtarlama fonksiyonu
Aydınlık ile anahtarlama 3)
Besleme Gerilimi
10 V DC ... 30 V DC 1)
Sinyal taşıma
< 5 Vss 2)
Akım tüketimi
< 100 mA 3)
Anahtarlama frekansı

0,5 kHz 4)

2,5 kHz

6,5 kHz

Ayarlanabilir

Tepki süresi
1 ms, 200 µs, 75 µs 5)
Anahtarlama çıkışı
PNP, NPN
Anahtarlama çıkışı (gerilim)

PNP: YÜKSEK = UV ≤ 2 V / LOW yaklaşık 0 V

NPN: YÜKSEK = yaklaşık UV / LOW ≤ 2 V

Anahtarlama tipi
Aydınlık ile anahtarlama
Analog çıkış
0 mA ... 13 mA
Çıkış akımı Imax.
100 mA
Süre kademesi
Switch-off delay, 0 ms / 10 ms / 20 ms, adjustable (0 ms = default)
Bağlantı tipi
5 pinli M12 erkek konnektör
Koruma sınıfı
II 6)
Koruma devreleri

UV kutup değiştirme korumalı bağlantılar

Çıkış Q kısa devre korumalı

Parazitlenme palsini engelleme

Koruma sınıfı
IP67
Ağırlık
400 g
Gövde malzemesi
Metal, Basınçlı çinko döküm
Çalışma ortamı sıcaklığı
–10 °C ... +55 °C
Depo ortam sıcaklığı
–25 °C ... +75 °C
Şok yüklenmesi
IEC 60068 uyarınca
EU declaration of conformity
✔
UK declaration of conformity
✔
ACMA declaration of conformity
✔
MAR declaration of conformity
✔
China-RoHS
✔
Fotobiyolojik güvenlik (IEC EN 62471)
✔
ECLASS 5.0
27270908
ECLASS 5.1.4
27270908
ECLASS 6.0
27270908
ECLASS 6.2
27270908
ECLASS 7.0
27270908
ECLASS 8.0
27270908
ECLASS 8.1
27270908
ECLASS 9.0
27270908
ECLASS 10.0
27270908
ECLASS 11.0
27270908
ECLASS 12.0
27270908
ETIM 5.0
EC001822
ETIM 6.0
EC001822
ETIM 7.0
EC001822
ETIM 8.0
EC001822
UNSPSC 16.0901
39121528
