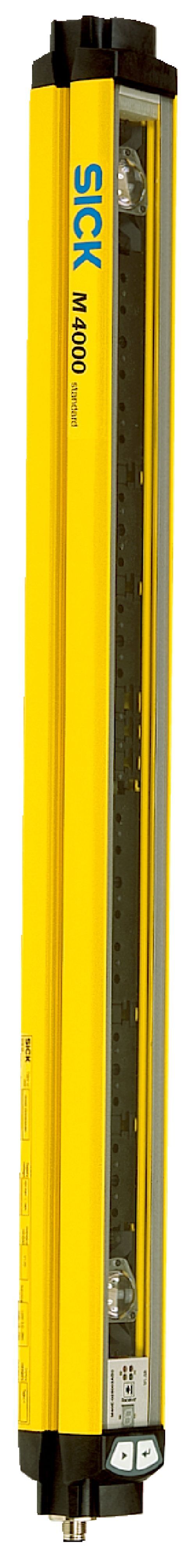

M40Z-043020TT0



Güvenlik bariyerleri | M4000 Standard A/P, M40Z-043020TT0 | Sistem parçası: Aktif ünite | Tarama mesafesi: 4,5 m | Işın demeti sayısı: 4 | İki ışın arasındaki mesafe: 300 mm | Bağlantı tipi: Erkek konnektör M12, 8 pinli | Ilave bağlantı reset: M12 dişi konnektör, 5 pinli | Entegre ışıklı sinyalli uç kapağı: Evet
M40Z-043020TT0
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Tarama mesafesi
0,5 m ... 4,5 m
Işın demeti sayısı
4
İki ışın arasındaki mesafe
300 mm
Tepki süresi
10 ms
Senkronizasyon
Optik senkronizasyon
Entegre ışıklı sinyalli uç kapağı
✔
Özellik
With extension connection Reset
Tip
Tip 4 (IEC 61496-1)
Güvenlik için entegrasyon seviyesi
SIL 3 (IEC 61508)
Kategori
Kategori 4 (EN ISO 13849)
Performans seviyesi
PL e (EN ISO 13849)
PFHD (saat başına tehlike getiren devre dışı kalma için ortalama olasılık)
6,6 x 10-9 (EN ISO 13849)
TM (kullanım ömrü)
20 yıl (EN ISO 13849)
Hata durumunda emniyetli durum
En az bir OSSD KAPALI durumda bulunur.
Sistem bağlantısı
Erkek konnektör M12, 8 pinli
İzin verilen hat uzunluğu
15 m 1)
Onaylı iletken enine kesiti
≥ 0,25 mm²
Geri alma bağlantısı
M12 dişi konnektör, 5 pinli
Konfigürasyon metodu
Konfigürasyon tuşları
Gösterge elemanları

LEDs

7 segment göstergesi

Entegre ışıklı sinyalli uç kapağı
✔
Koruma sınıfı
III (IEC 61140)
Gerilim kaynağı Uv
24 V DC (19,2 V DC ... 28,8 V DC) 1)
Sinyal taşıma
≤ 10 % 2)
Akım tüketimi
≤ 0,6 A 3)
Güvenlik çıkışları (OSSD’ler)
2 PNP-Yarı iletken, kısa devre korumalı, çapraz devre denetimli 4)
AÇIK durumu, anahtarlama gerilimi YÜKSEK
24 V DC (UV – 2,25 V DC ... UV)
KAPALI durumu, anahtarlama gerilimi ALÇAK
≤ 2 V DC
OSSD’nin akım yükleme kapasitesi
≤ 500 mA
Boyutlar
Boyutsal çizimine bakınız
Gövde kesiti
52 mm x 55,5 mm
Malzeme
Gövde
Alüminyum alaşımı ALMGSI 0,5, Tozla kaplanmış
Ön cam
Polikarbonat, kazımaya karşı dayanıklı kaplama
Koruma sınıfı
IP65 (EN 60529)
Çalışma ortamı sıcaklığı
–30 °C ... +55 °C
Depolama sıcaklığı
–30 °C ... +70 °C
Hava nemliliği
15 % ... 95 %, yoğuşmasız
Darbe dayanımı
10 g, 16 ms (IEC 60068-2-29)
Dalga uzunluğu
850 nm
EU declaration of conformity
✔
UK declaration of conformity
✔
ACMA declaration of conformity
✔
MAR declaration of conformity
✔
China-RoHS
✔
ULus sertifikası
✔
cUL sertifikası
✔
EC-Type-Examination sertifikası
✔
ECLASS 5.0
27272703
ECLASS 5.1.4
27272703
ECLASS 6.0
27272703
ECLASS 6.2
27272703
ECLASS 7.0
27272703
ECLASS 8.0
27272703
ECLASS 8.1
27272703
ECLASS 9.0
27272703
ECLASS 10.0
27272703
ECLASS 11.0
27272703
ECLASS 12.0
27272703
ETIM 5.0
EC001832
ETIM 6.0
EC001832
ETIM 7.0
EC001832
ETIM 8.0
EC001832
UNSPSC 16.0901
46171620
