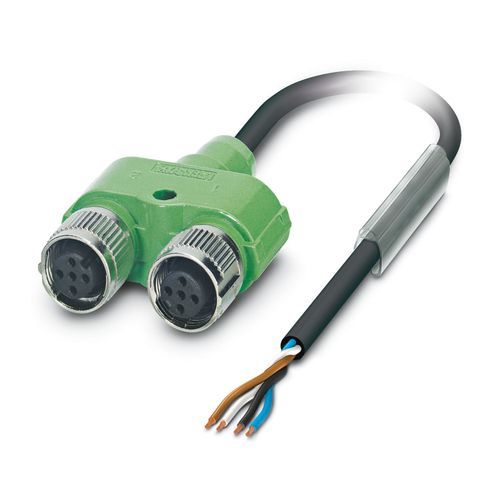

SAC-4PY- 1,5-PUR/2XF - Sensör/aktüatör kablosu 1436165

Sensör/aktüatör kablosu, 4-kutup, PUR halojen içermez, siyah-gri RAL 7021, açık kablo, açık Dişi düz M12 SPEEDCON, kodlama: A ve Dişi düz M12 SPEEDCON, kodlama: A, kablo uzunluğu: 1,5 m
SAC-4PY- 1,5-PUR/2XF - Sensör/aktüatör kablosu 1436165
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ürün tipi
Kablo ile dağıtıcı
Uygulama
Standart
Kutup sayısı
4
Kablo çıkış sayısı
1
Ekranlı
hayır
Kodlama
A
Diş tipi
M12 x 1
Aşırı gerilim kategorisi
II
Kirlilik sınıfı
3
Sıkma torku
0,4 Nm (M12 fiş konnektör)
Boyutlu çizim
Merkez mesafesi
21 mm
UL 94'e uygun yanmazlık sınıfı
HB
Sızdırmaz malzeme
NBR
Gövde malzemesi
TPU, zor tutuşur, kendiliğinden söner
Kontak malzemesi
CuSn
Kontak yüzey malzemesi
Ni/Au
Kontak taşıyıcı malzemesi
TPU GF
Vidalı bağlantı için malzeme
Çinko pres döküm, nikel kaplı
Dış kılıf, malzeme
PUR
İletken malzeme
Çıplak Cu litz telleri
İzolasyon direnci
≥ 100 MΩ
Nominal gerilim UN
48 V AC60 V DC
Nominal akım IN
4 A
Maks. iletken direnci
58 Ω/m
Takma/çekme çevrimleri
≥ 100
Maks. eğilme yarıçapları
4000000
Durum göstergesi
hayır
Durum göstergesi mevcut
Hayır
Tasarım
açık kabloDişi düz M12 SPEEDCON
Kilitleme tipi
SPEEDCON
Kodlama tipi
A
Tasarım
Dişi düz M12 SPEEDCON
Kilitleme tipi
SPEEDCON
Kodlama tipi
A
Kablo uzunluğu
1,5 m
Boyutlu çizim
Kablo ağırlığı
30 kg/km
UL AWM Tipi
20549 / 10493 (80°C/300 V)
Kutup sayısı
4
Ekranlı
hayır
Kablo tipi
PUR halojensiz siyah [PUR]
İletken yapısı, sinyal hattı
42x 0,10 mm
AWG sinyal hattı
22
Kablo kesiti
4x 0,34 mm² (Sinyal hattı)
İzolasyon dahil kablo çapı
1,27 mm ±0,02 mm
Dış kablo çapı
4,20 mm ±0,15 mm
Dış kılıf, malzeme
PUR
Dış kılıf, renk
siyah-gri RAL 7021
İletken malzeme
Çıplak Cu litz telleri
Kablo izolasyon malzemesi
PP
Tek tel, renk
kahverengi, beyaz, mavi, siyah
Kalınlık, izolasyon
≥ 0,21 mm
Kalınlık, dış kılıf
yaklaşık 0,50 mm
Genel bükülme
4 tel, bükümlü
Maks. iletken direnci
≤ 58 Ω/km
İzolasyon direnci
≥ 1 GΩ*km
Nominal gerilim, kablo
≤ 300 V
Test gerilimi
≥ 3000 V
Minimum eğilme yarıçapı, sabit kurulum
5 x D
Minimum eğilme yarıçapı, esnek kurulum
10 x D
En küçük eğilme yarıçapı, sabit montaj
21 mm
En küçük eğilme yarıçapı, hareketli montaj
42 mm
Dinamik yük kapasitesi (eğme)
Maks. eğilme yarıçapları: 10000000, Eğilme yarıçapı: 10 x D, Travers yolu: 10 m, Travers oranı: 3 m/s, Hızlanma: 10 m/s²
Halojensiz
DIN VDE 0472 kısım 815'e uygunDIN EN 50267-2-1 ile uyumlu
Ateşe dayanıklılık
UL 758/1581 FT2'ye uygunDIN EN 60332-2-2 (20 s)
Yağa dayanıklılık
DIN EN 60811-2-1'e uygun olarak
Diğer direnç
Asid, alkalin çözeltileri ve solventlere yüksek dayanımhidroliz ve mikrop dayanımlıkısmi UV-dayanımlı (DIN EN ISO 4892-2-A ile uyumlu)Az yapışkanaşınmaya dayanıklı
Önemli özellikler
esnek kablo kondüitine uygunsilikon içermezBoya ve cila kaplamasını önleyen maddeler içermezesnek
Ortam sıcaklığı (çalışma)
-40 °C ... 80 °C (kablo, sabit montaj)-25 °C ... 80 °C (Kablo, sabit montaj)
Koruma sınıf
IP65IP67
Ortam sıcaklığı (çalışma)
-25 °C ... 90 °C (Fiş / soket)-40 °C ... 80 °C (kablo, sabit montaj)-5 °C ... 80 °C (Kablo, sabit montaj)
Standart tanımlama
M12 fiş konnektör
Standartlar/spesifikasyonlar
IEC 61076-2-101
