Bosch Rexroth/Makaralı raylar

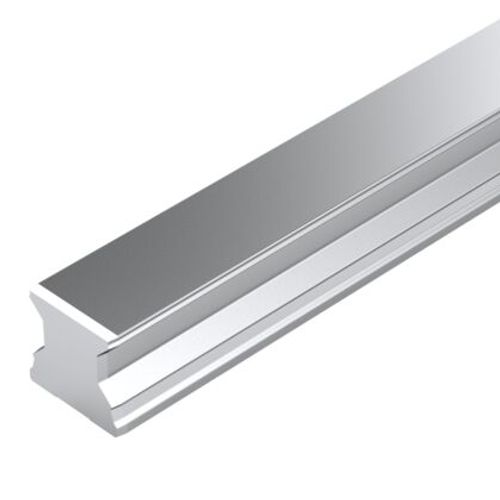

RSA-055-SNS-H-MB-00

Makaralı ray, SNS, yapı boyutu 55, Resist CR kaplama, doğruluk yüksek Makaralı ray çok hassastır ve Resist CR kaplama sayesinde korozyona dayanıklıdır. Ürün, ayrıca şu özellikleriyle öne çıkmaktadır:
Yapı boyutu 55
SNS yapı şekli: Genişlik = Dar, Uzunluk = Normal, Yükseklik = Standart
Karbon çelikten kılavuz ray CS, mat gümüş sert kromajlı
Tespitleme MB: Aşağıdan vidalama
Kapak 00: Kapaksız
Doğruluk sınıfı Yüksek
Kısmi parça sayısı: tek parçalı
Standart modelde ray
  • Aşağıdan vidalanabilir
  • Hareket yolu alanında sertleştirilmiş ve dört taraftan taşlanmış
  • Tüm yük yönlerinde azami sertlik
  • Çok yüksek tork dayanımı
  • Resist CR korozyona dayanıklı kaplama: mat gümüş sert kromajlı
  • Korozyona dayanıklı makaralı kızak ve Resist CR makara rayları, sert krom kaplamalı, doğruluk sınıfı H ile gönderilebilir. Doğruluk sınıfları P ve SP istek üzerine temin edilir.
RSA-055-SNS-H-MB-00
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Model
Makaralı ray kılavuzları
Anma boyutu [mm]
55
Yapı şekli
SNS - Standart - kılavuz ray
Malzeme
Sert kromajlı
Doğruluk sınıfı
H - Yüksek hassasiyetli
Kılavuz ray montajı
Alttan vidalanabilir
Kılavuz ray kapağı
Kapak çıtasız
Lmax azami uzunluk [mm]
3956
Minimum uzunluk Lmin [mm]
156
Delik sayısı nB (profil ray kılavuzları)
66
Kısmî parçaların sayısı
tek parçalı
m kütlesi (kg/m) [kg/m]
13.1
İzin verilen ortam sıcaklığı (min ... maks)
- 10 °C ... + 80 °C
İzin verilen ortam sıcaklığına (min ... maks) ilişkin not
Kısa süreli olarak 100 °C'ye kadar izin verilir. Düşük eksi sıcaklıklarda lütfen sorun.
Ağırlık [kg]
0
Önerilen ray uzunluğu (formül)
L = nB • T ‒ 4 mm
T tipi kılavuz ray bölmesi [mm]
60
Ölçü A2 (profil ray sistemleri) [mm]
53
Ölçü H2, kapak çıtası olmadan (profil ray kılavuzları) [mm]
47.55
Ölçü N7 (profil ray kılavuzları) [mm]
22
S7 diş çapı ölçüsü
M14
T ölçüsü [mm]
60
Ölçü T1 max (profil ray kılavuzları) [mm]
42
T1 min ölçüsü [mm]
20
Ölçü T1 s (profil ray kılavuzları [mm]
28
Ölçüler T1 s için dipnot (profil ray kılavuzları)
Öncelikli ölçü T1S, ± 0,75 toleranslar ile
