Bosch Rexroth/Makaralı raylar

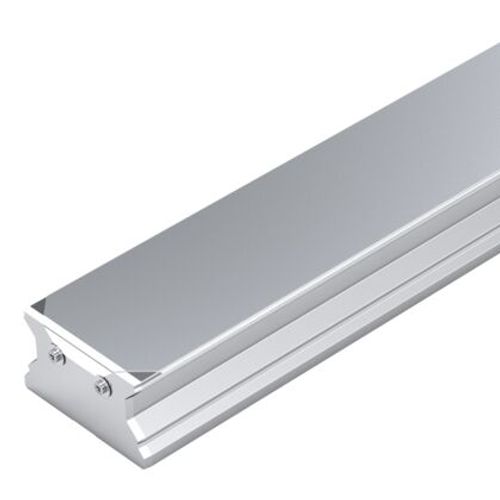

RSA-065-BNS-H-MA-SC
Makaralı ray, BNS, yapı boyutu 65, Resist CR kaplama, doğruluk yüksek
Makaralı ray çok hassastır ve Resist CR kaplama sayesinde korozyona dayanıklıdır. Ürün, ayrıca şu özellikleriyle öne çıkmaktadır:
Yapı boyutu 65
BNS yapı şekli: Genişlik = Geniş, Uzunluk = Normal, Yükseklik = Standart
Karbon çelikten kılavuz ray CS, mat gümüş sert kromajlı
Tespitleme MA: Yukarıdan vidalama
Kapak AB: Kapak çıtası ve koruyucu kapaklar
Doğruluk sınıfı Yüksek
Kısmi parça sayısı: tek parçalı
Standart modelde ray
Yapı boyutu 65
BNS yapı şekli: Genişlik = Geniş, Uzunluk = Normal, Yükseklik = Standart
Karbon çelikten kılavuz ray CS, mat gümüş sert kromajlı
Tespitleme MA: Yukarıdan vidalama
Kapak AB: Kapak çıtası ve koruyucu kapaklar
Doğruluk sınıfı Yüksek
Kısmi parça sayısı: tek parçalı
Standart modelde ray
- Çift sıra halinde yukarıdan vidalanabilir
- (ön tarafta vida dişli delikler ile)
- Resist CR korozyona dayanıklı kaplama
- Korozyona dayanıklı geniş makaralı kızak ve Resist CR makara rayları, mat gümüş sert krom kaplamalı, doğruluk sınıfı H ile gönderilebilir (öngerilme C2).
- Hareket yolu alanında sertleştirilmiş ve dört taraftan taşlanmış
- Tüm delikler için tek bir kapak, zamandan ve maliyetten tasarruf sağlar
- DIN EN 10088 uyarınca korozyona dayanıklı yay çeliğinden kapak çıtası
- Kapak çıtası için kolay ve güvenli montaj
- Kapak çıtasını klipsleyin ve emniyete alın

Ürün verileri
33 parametreTeknik Özellikler
- Model
- Makaralı ray kılavuzları
- Anma boyutu [mm]
- 65/100
- Yapı şekli
- BNS - Geniş kılavuz ray
- Malzeme
- Sert kromajlı
- Doğruluk sınıfı
- H - Yüksek hassasiyetli
- Kılavuz ray montajı
- Üstten vidalanabilir
- Kılavuz ray kapağı
- Kapak çıtalı
- Lmax azami uzunluk [mm]
- 3971
- Lmax’a ilişkin not
- Makaralı raylar R1873 .6 .. Sadece 3971 mm uzunluğa kadar Resist CR
- Delik sayısı nB (profil ray kılavuzları)
- 53
- Kısmî parçaların sayısı
- Tek parçalı
- m kütlesi (kg/m) [kg/m]
- 34.7
- İzin verilen ortam sıcaklığı (min ... maks)
- - 10 °C ... + 80 °C
- İzin verilen ortam sıcaklığına (min ... maks) ilişkin not
- Kısa süreli olarak 100 °C'ye kadar izin verilir. Düşük eksi sıcaklıklarda lütfen sorun.
- Ağırlık [kg]
- 0
- Önerilen ray uzunluğu (formül)
- L = nB • T ‒ 4 mm
- T tipi kılavuz ray bölmesi [mm]
- 75
- Ölçü A2 (profil ray sistemleri) [mm]
- 100
- D ölçüsü [mm]
- 24
- Çap ölçüsü S5 (profil ray kılavuzları)
- 20
- Ölçü H2, kapak çıtası ile (profil ray kılavuzları) [mm]
- 58.15
- H2 için dipnot, kapak çıtası ile (profil ray kılavuzları)
- 0,3 mm kapak çıtalı
- Ölçü N6 (profil ray kılavuzları) [mm]
- 39
- Ölçü N6, Tolerans (profil ray kılavuzları) [mm]
- ±0.5
- Ölçü N7 (profil ray kılavuzları) [mm]
- 40
- Ölçü N8 (profil ray kılavuzları) [mm]
- 37
- Ölçü N9 (profil ray kılavuzları) [mm]
- 4.8
- T ölçüsü [mm]
- 75
- T1 min ölçüsü [mm]
- 35.5
- Ölçü T1 s (profil ray kılavuzları [mm]
- 38
- Ölçüler T1 min için dipnot (profil ray kılavuzları)
- T1 min'in altına düşüldüğünde alın tarafında vida dişli delik mümkün değildir. Kapak çıtasını sabitleyin! Montaj bilgilerine dikkat edin!
- Ölçüler T1 s için dipnot (profil ray kılavuzları)
- Öncelikli ölçü T1S, +1/-1,5 tolerans ile
- Kapak çıtalı kılavuz ray yüksekliği H2 [mm]
- 58.15
