Bosch Rexroth/Makaralı raylar

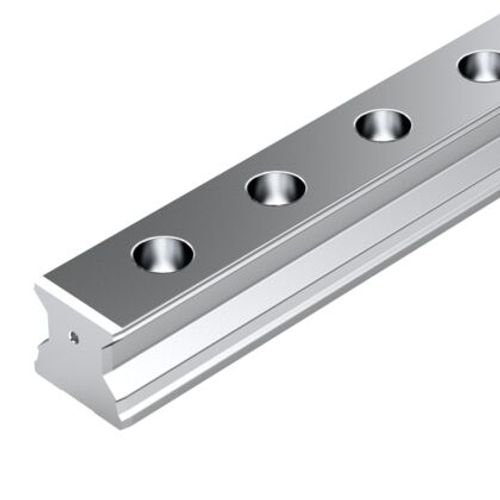

RSA-065-SNS-H-MA-0T

Makaralı ray, SNS, yapı boyutu 65, Resist CR kaplama, doğruluk yüksek Makaralı ray çok hassastır ve Resist CR kaplama sayesinde korozyona dayanıklıdır. Ürün, ayrıca şu özellikleriyle öne çıkmaktadır:
Yapı boyutu 65
SNS yapı şekli: Genişlik = Dar, Uzunluk = Normal, Yükseklik = Standart
Karbon çelikten kılavuz ray CS, mat gümüş sert kromajlı
Tespitleme MA: Yukarıdan vidalama
OT kapağı: Kapaksız, alın tarafında vida dişli
Doğruluk sınıfı Yüksek
Kısmi parça sayısı: tek parçalı
Standart modelde ray
  • Yukarıdan vidalanabilir
  • Hareket yolu alanında sertleştirilmiş ve dört taraftan taşlanmış
  • Tüm yük yönlerinde azami sertlik
  • Çok yüksek tork dayanımı
  • Resist CR korozyona dayanıklı kaplama: mat gümüş sert kromajlı
  • Korozyona dayanıklı makaralı kızak ve Resist CR makara rayları, sert krom kaplamalı, doğruluk sınıfı H ile gönderilebilir. Doğruluk sınıfları P ve SP istek üzerine temin edilir.
RSA-065-SNS-H-MA-0T
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Model
Makaralı ray kılavuzları
Anma boyutu [mm]
65
Yapı şekli
SNS - Standart - kılavuz ray
Malzeme
Sert kromajlı
Doğruluk sınıfı
H - Yüksek hassasiyetli
Kılavuz ray montajı
Üstten vidalanabilir
Kılavuz ray kapağı
Kapak çıtasız
Lmax azami uzunluk [mm]
5921
Minimum uzunluk Lmin [mm]
192
Lmax’a ilişkin not
Talep üzerine tedarik edilebilir
Delik sayısı nB (profil ray kılavuzları)
53
Kısmî parçaların sayısı
tek parçalı
m kütlesi (kg/m) [kg/m]
17.4
İzin verilen ortam sıcaklığı (min ... maks)
-10 °C ... +80 °C
İzin verilen ortam sıcaklığına (min ... maks) ilişkin not
Kısa süreli olarak 100 °C'ye kadar izin verilir. Düşük eksi sıcaklıklarda lütfen sorun.
Ağırlık [kg]
0
Önerilen ray uzunluğu (formül)
L = nB • T ‒ 4 mm
T tipi kılavuz ray bölmesi [mm]
75
Ölçü A2 (profil ray sistemleri) [mm]
63
D ölçüsü [mm]
26
Çap ölçüsü S5 (profil ray kılavuzları)
18
H2 için dipnot, kapak çıtası ile (profil ray kılavuzları)
0,3 mm kapak çıtalı
Ölçü H2, kapak çıtası olmadan (profil ray kılavuzları) [mm]
57.85
Ölçü N6 (profil ray kılavuzları) [mm]
36.5
Ölçü N6, Tolerans (profil ray kılavuzları) [mm]
±0.5
Ölçü N7 (profil ray kılavuzları) [mm]
40
T ölçüsü [mm]
75
Ölçü T1 max (profil ray kılavuzları) [mm]
55
T1 min ölçüsü [mm]
21
Ölçü T1 s (profil ray kılavuzları [mm]
35.5
Ölçüler T1 s için dipnot (profil ray kılavuzları)
Öncelikli ölçü T1S, ± 0,75 toleranslar ile
