Bosch Rexroth/Makaralı raylar
RSA-065-SNS-H-MB-00

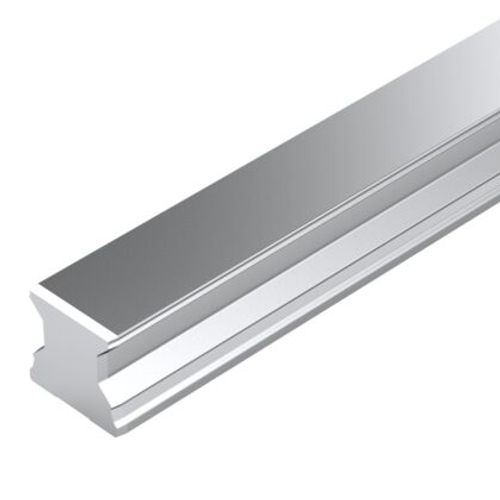

Makaralı ray, SNS, yapı boyutu 65, Resist CR kaplama, doğruluk yüksek
Makaralı ray çok hassastır ve Resist CR kaplama sayesinde korozyona dayanıklıdır. Ürün, ayrıca şu özellikleriyle öne çıkmaktadır:
Yapı boyutu 65
SNS yapı şekli: Genişlik = Dar, Uzunluk = Normal, Yükseklik = Standart
Karbon çelikten kılavuz ray CS, mat gümüş sert kromajlı
Tespitleme MB: Aşağıdan vidalama
Kapak 00: Kapaksız
Doğruluk sınıfı Yüksek
Kısmi parça sayısı: tek parçalı
Standart modelde ray
Yapı boyutu 65
SNS yapı şekli: Genişlik = Dar, Uzunluk = Normal, Yükseklik = Standart
Karbon çelikten kılavuz ray CS, mat gümüş sert kromajlı
Tespitleme MB: Aşağıdan vidalama
Kapak 00: Kapaksız
Doğruluk sınıfı Yüksek
Kısmi parça sayısı: tek parçalı
Standart modelde ray
- Aşağıdan vidalanabilir
- Hareket yolu alanında sertleştirilmiş ve dört taraftan taşlanmış
- Tüm yük yönlerinde azami sertlik
- Çok yüksek tork dayanımı
- Resist CR korozyona dayanıklı kaplama: mat gümüş sert kromajlı
- Korozyona dayanıklı makaralı kızak ve Resist CR makara rayları, sert krom kaplamalı, doğruluk sınıfı H ile gönderilebilir. Doğruluk sınıfları P ve SP istek üzerine temin edilir.

Ürün verileri
26 parametreTeknik Özellikler
- Model
- Makaralı ray kılavuzları
- Anma boyutu [mm]
- 65
- Yapı şekli
- SNS - Standart - kılavuz ray
- Malzeme
- Sert kromajlı
- Doğruluk sınıfı
- H - Yüksek hassasiyetli
- Kılavuz ray montajı
- Alttan vidalanabilir
- Kılavuz ray kapağı
- Kapak çıtasız
- Lmax azami uzunluk [mm]
- 3971
- Minimum uzunluk Lmin [mm]
- 190
- Delik sayısı nB (profil ray kılavuzları)
- 53
- Kısmî parçaların sayısı
- tek parçalı
- m kütlesi (kg/m) [kg/m]
- 17.4
- İzin verilen ortam sıcaklığı (min ... maks)
- - 10 °C ... + 80 °C
- İzin verilen ortam sıcaklığına (min ... maks) ilişkin not
- Kısa süreli olarak 100 °C'ye kadar izin verilir. Düşük eksi sıcaklıklarda lütfen sorun.
- Ağırlık [kg]
- 0
- Önerilen ray uzunluğu (formül)
- L = nB • T ‒ 4 mm
- T tipi kılavuz ray bölmesi [mm]
- 75
- Ölçü A2 (profil ray sistemleri) [mm]
- 63
- Ölçü H2, kapak çıtası olmadan (profil ray kılavuzları) [mm]
- 57.85
- Ölçü N7 (profil ray kılavuzları) [mm]
- 25
- S7 diş çapı ölçüsü
- M16
- T ölçüsü [mm]
- 75
- Ölçü T1 max (profil ray kılavuzları) [mm]
- 55
- T1 min ölçüsü [mm]
- 21
- Ölçü T1 s (profil ray kılavuzları [mm]
- 35.5
- Ölçüler T1 s için dipnot (profil ray kılavuzları)
- Öncelikli ölçü T1S, ± 0,75 toleranslar ile
