Phoenix Contact/Marşaling bağlantı panelleri

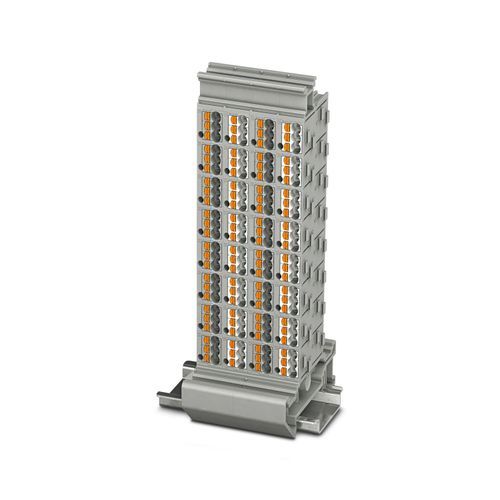

PTMC 1,5 /1-2 -NS - Mmarşaling bağlantı paneli 3001915
Mmarşaling bağlantı paneli, nom. gerilim: 500 V, nominal akım: 10 A, bağlantı yöntemi: Push-in bağlantı, Nominal kesit alanı: 1,5 mm2, kesit alanı: 0,14 mm2 - 2,5 mm2, montaj: NS 35/7,5, NS 35/15, renk: gri

Ürün verileri
40 parametreTeknik Özellikler
- Ürün tipi
- Marşaling klemensi
- Kutup sayısı
- 1
- Bağlantı sayısı
- 4
- Satır sayısı
- 1
- Aşırı gerilim kategorisi
- III
- Nominal durum için maksimum güç kaybı
- 0,56 W
- Kat başına bağlantı sayısı
- 4
- Nominal kesit
- 1,5 mm²
- Kablo soyma uzunluğu
- 8 mm ... 10 mm
- İletken kesiti, tek telli
- 0,14 mm² ... 2,5 mm²
- Kesit AWG
- 26 ... 14 (IEC uyarınca dönüştürülmüş)
- Esnek iletken kesiti
- 0,14 mm² ... 1,5 mm²
- İletken kesiti, çok telli [AWG]
- 26 ... 14 (IEC uyarınca dönüştürülmüş)
- Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)
- 0,14 mm² ... 1,5 mm²
- Çok telli iletken kesiti (plastik kılıflı yüksük)
- 0,14 mm² ... 1,5 mm²
- Nominal akım
- 10 A
- Maksimum yük akımı
- 22 A
- Nominal gerilim
- 500 V
- Nominal kesit alanı
- 1,5 mm²
- İletken kesiti, tek telli
- 0,34 mm² ... 2,5 mm²
- İletken kesiti, tek telli [AWG]
- 20 ... 12 (IEC uyarınca dönüştürülmüş)
- Esnek iletken kesiti
- 0,34 mm² ... 1,5 mm²
- İletken kesiti, çok telli [AWG]
- 14 (IEC uyarınca dönüştürülmüş)
- Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)
- 0,34 mm² ... 1,5 mm²
- Çok telli iletken kesiti (plastik kılıflı yüksük)
- 0,34 mm² ... 1,5 mm²
- Genişlik
- değişken
- Yükseklik
- 63 mm
- NS 35/7,5'te derinlik
- 22,6 mm
- NS 35/15'te derinlik
- 30,1 mm
- Renk
- gri (RAL 7042)
- UL 94'e uygun yanmazlık sınıfı
- V0
- İzolasyon malzeme grubu
- I
- Yalıtım malzemesi
- PA
- Açık yan taraf
- Hayır
- Ortam sıcaklığı (çalışma)
- -60 °C ... 85 °C
- Ortam sıcaklığı (stok/nakliye)
- -25 °C ... 55 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C)
- Ortam sıcaklığı (montaj)
- -5 °C ... 70 °C
- Ortam sıcaklığı (aktivasyon)
- -5 °C ... 70 °C
- İzin verilen nem (stok/nakliye)
- 30 % ... 70 %
- Montaj tipi
- NS 35/7,5NS 35/15
