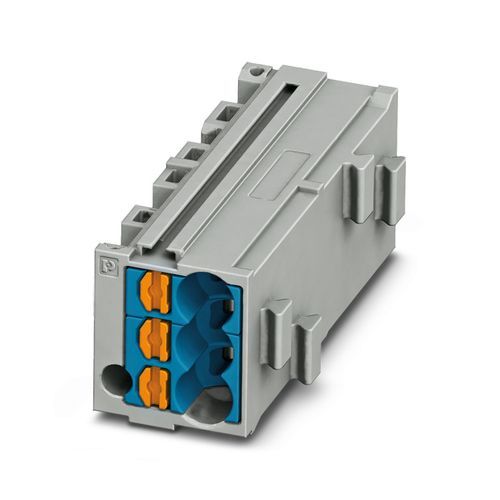

PTMC 1,5-3 /BU - Mmarşaling bağlantı paneli 3270420
Mmarşaling bağlantı paneli, nom. gerilim: 500 V, nominal akım: 17,5 A, bağlantı yöntemi: Push-in bağlantı, kesit alanı: 0,14 mm2 - 2,5 mm2, montaj: bir DIN rayı adaptörü üzerine takılır, bir kapak flanşı üzerine takılır, renk: gri, bağlantı elemanlarının rengi: mavi

Ürün verileri
90 parametreTeknik Özellikler
- Ürün tipi
- Marşaling klemensi
- Kutup sayısı
- 1
- Bağlantı sayısı
- 6
- Satır sayısı
- 1
- Aşırı gerilim kategorisi
- III
- Kirlilik sınıfı
- 3
- Nominal darbe gerilimi
- 6 kV
- Nominal durum için maksimum güç kaybı
- 0,56 W
- Kat başına bağlantı sayısı
- 6
- Nominal kesit
- 1,5 mm²
- Nominal kesit AWG
- 14
- Kablo soyma uzunluğu
- 8 mm ... 10 mm
- İç silindirik gösterge
- A1
- Standarda uygun bağlantı
- IEC 60947-7-1
- İletken kesiti, tek telli
- 0,14 mm² ... 2,5 mm²
- Kesit AWG
- 26 ... 14 (IEC uyarınca dönüştürülmüş)
- Esnek iletken kesiti
- 0,14 mm² ... 1,5 mm²
- İletken kesiti, çok telli [AWG]
- 26 ... 16 (IEC uyarınca dönüştürülmüş)
- Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)
- 0,14 mm² ... 1,5 mm²
- Çok telli iletken kesiti (plastik kılıflı yüksük)
- 0,14 mm² ... 1,5 mm²
- Nominal akım
- 17,5 A
- Maksimum yük akımı
- 24 A (2,5 mm² iletken kesiti için, bağlanan tüm iletkenlerin toplam akımı maksimum yük akımını aşmamalıdır.)
- Nominal gerilim
- 500 V
- İletken kesiti, tek telli
- 0,34 mm² ... 2,5 mm²
- İletken kesiti, tek telli [AWG]
- 20 ... 14 (IEC uyarınca dönüştürülmüş)
- Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)
- 0,34 mm² ... 1,5 mm²
- Çok telli iletken kesiti (plastik kılıflı yüksük)
- 0,34 mm² ... 1,5 mm²
- Genişlik
- 11 mm
- Yükseklik
- 12,2 mm
- Derinlik
- 30 mm
- Renk
- gri (RAL 7042)
- Bağlantı elemanlarının rengi
- mavi
- UL 94'e uygun yanmazlık sınıfı
- V0
- İzolasyon malzeme grubu
- I
- Yalıtım malzemesi
- PA
- Soğukta statik izolasyon malzemesi uygulaması
- -60 °C
- Yalıtım malzemesi sıcaklık indeksi (DIN EN 60216-1 (VDE 0304-21))
- 125 °C
- Bağıl yalıtım malzemesi sıcaklığı indeksi (Elec.; UL 746 B)
- 130 °C
- Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22
- HL 1 - HL 3
- Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23
- HL 1 - HL 3
- Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24
- HL 1 - HL 3
- Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26
- HL 1 - HL 3
- Kalorimetrik ısı yayınımı NFPA 130 (ASTM E 1354)
- 27,5 MJ/kg
- Yüzey yanmazlığı NFPA 130 (ASTM E 162)
- geçti
- Özel optik duman yoğunluğu NFPA 130 (ASTM E 662)
- geçti
- Duman gazı zehirliliği NFPA 130 (SMP 800C)
- geçti
- Test gerilimi set değeri
- 7,3 kV
- Sonuç
- Test geçildi
- Gereksinim sıcaklık artış testi
- Sıcaklık artışı ≤ 45 K
- Sonuç
- Test geçildi
- Kısa süreli dayanım akımı 1,5 mm²
- 0,18 kA
- Kısa süreli dayanım akımı 2,5 mm²
- 0,3 kA
- Sonuç
- Test geçildi
- Test gerilimi set değeri
- 1,89 kV
- Sonuç
- Test geçildi
- Açık yan taraf
- Hayır
- Sonuç
- Test geçildi
- DIN rayı/Befestigungsauflage
- NS 35
- Test kuvveti set değeri
- 1 N
- Sonuç
- Test geçildi
- Dönme hızı
- 10 dev/dak
- Devir
- 135
- Kablo kesiti/ağırlık
- 0,14 mm2/0,2 kg1.5 mm2/0.4 kg2,5 mm²/0,7 kg
- Sonuç
- Test geçildi
- Sıcaklık çevrimleri
- 192
- Sonuç
- Test geçildi
- İfşa süresi
- 30 s
- Sonuç
- Test geçildi
- Spesifikasyon
- DIN EN 50155 (VDE 0115-200):2008-03
- Spektrum
- Kullanım ömrü kategorisi 1, Sınıf B, araç kutularında
- Frekans
- f1 = 5 Hz - f2 = 150 Hz arası
- ASD seviyesi
- 0,964 (m/s²)²/Hz
- Hızlanma
- 0,58g
- Her eksen için test süresi
- 5 h
- Test talimatları
- X-, Y- ve Z-eksenleri
- Sonuç
- Test geçildi
- Spesifikasyon
- DIN EN 50155 (VDE 0115-200):2008-03
- Pals şekli
- Yarı sinüs eğrisi
- Hızlanma
- 5g
- Şok süresi
- 30 ms
- Her yön için şok sayısı
- 3
- Test talimatları
- X-, Y- ve Z-eksenleri (pozitif ve negatif)
- Sonuç
- Test geçildi
- Ortam sıcaklığı (çalışma)
- -60 °C ... 105 °C (maks. kısa süreli çalışma sıcaklığı RTI Elec.)
- Ortam sıcaklığı (stok/nakliye)
- -25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C)
- Ortam sıcaklığı (montaj)
- -5 °C ... 70 °C
- Ortam sıcaklığı (aktivasyon)
- -5 °C ... 70 °C
- İzin verilen nem (stok/nakliye)
- 30 % ... 70 %
- Standarda uygun bağlantı
- IEC 60947-7-1
- Montaj tipi
- bir DIN rayı adaptörü üzerine takılırbir kapak flanşı üzerine takılır
