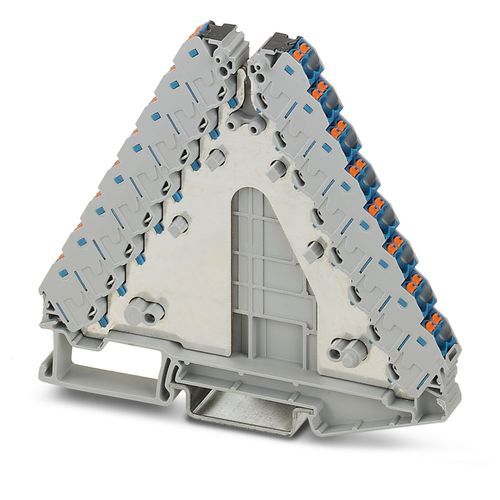

PTRVB 8-PV /BU - Potansiyel dağıtıcılar 3270227
Potansiyel dağıtıcılar, nom. gerilim: 250 V, nominal akım: 17,5 A, bağlantı yöntemi: Push-in bağlantı, 1., 2., 3., 4., 5., 6., 7., ve 8. seviye, Nominal kesit alanı: 1,5 mm2, kesit alanı: 0,14 mm2 - 2,5 mm2, montaj: NS 35/7,5, NS 35/15, renk: gri, bağlantı elemanlarının rengi: mavi

Ürün verileri
55 parametreTeknik Özellikler
- Ürün tipi
- Potansiyel dağıtıcı
- Kutup sayısı
- 2
- Bağlantı sayısı
- 32
- Satır sayısı
- 8
- Potansiyeller
- 1
- Aşırı gerilim kategorisi
- III
- Nominal darbe gerilimi
- 4 kV
- Nominal durum için maksimum güç kaybı
- 0,56 W
- Kat başına bağlantı sayısı
- 4
- Nominal kesit
- 1,5 mm²
- Kablo soyma uzunluğu
- 8 mm ... 10 mm
- Standarda uygun bağlantı
- IEC 60947-7-1
- İletken kesiti, tek telli
- 0,14 mm² ... 2,5 mm²
- Kesit AWG
- 26 ... 14 (IEC uyarınca dönüştürülmüş)
- Esnek iletken kesiti
- 0,14 mm² ... 1,5 mm²
- İletken kesiti, çok telli [AWG]
- 26 ... 16 (IEC uyarınca dönüştürülmüş)
- Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)
- 0,14 mm² ... 1,5 mm²
- Çok telli iletken kesiti (plastik kılıflı yüksük)
- 0,14 mm² ... 1,5 mm²
- Nominal akım
- 17,5 A (1.5 mm² iletken kesit alanı)
- Maksimum yük akımı
- 24 A (hazne başına 2,5 mm² iletken kesiti ile)
- Maksimum toplam akım
- 37 A (her bir potansiyel dağıtıcı için)
- Nominal gerilim
- 250 V
- Nominal kesit alanı
- 1,5 mm²
- İletken kesiti, tek telli
- 0,34 mm² ... 2,5 mm²
- İletken kesiti, tek telli [AWG]
- 20 ... 14 (IEC uyarınca dönüştürülmüş)
- Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)
- 0,34 mm² ... 1,5 mm²
- Çok telli iletken kesiti (plastik kılıflı yüksük)
- 0,34 mm² ... 1,5 mm²
- Genişlik
- 8,3 mm
- Yükseklik
- 100 mm
- NS 35/7,5'te derinlik
- 87,5 mm
- NS 35/15'te derinlik
- 95 mm
- Renk
- gri (RAL 7042)
- Bağlantı elemanlarının rengi
- mavi
- UL 94'e uygun yanmazlık sınıfı
- V0
- İzolasyon malzeme grubu
- I
- Yalıtım malzemesi
- PA
- Soğukta statik izolasyon malzemesi uygulaması
- -60 °C
- Yalıtım malzemesi sıcaklık indeksi (DIN EN 60216-1 (VDE 0304-21))
- 125 °C
- Bağıl yalıtım malzemesi sıcaklığı indeksi (Elec.; UL 746 B)
- 130 °C
- Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22
- HL 1 - HL 3
- Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23
- HL 1 - HL 3
- Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24
- HL 1 - HL 3
- Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26
- HL 1 - HL 3
- Kalorimetrik ısı yayınımı NFPA 130 (ASTM E 1354)
- 27,5 MJ/kg
- Yüzey yanmazlığı NFPA 130 (ASTM E 162)
- geçti
- Özel optik duman yoğunluğu NFPA 130 (ASTM E 662)
- geçti
- Duman gazı zehirliliği NFPA 130 (SMP 800C)
- geçti
- Açık yan taraf
- Evet
- Ortam sıcaklığı (çalışma)
- -60 °C ... 105 °C (maks. kısa süreli çalışma sıcaklığı RTI Elec.)
- Ortam sıcaklığı (stok/nakliye)
- -25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C)
- Ortam sıcaklığı (montaj)
- -5 °C ... 70 °C
- Ortam sıcaklığı (aktivasyon)
- -5 °C ... 70 °C
- İzin verilen nem (stok/nakliye)
- 30 % ... 70 %
- Standarda uygun bağlantı
- IEC 60947-7-1
- Montaj tipi
- NS 35/7,5NS 35/15
