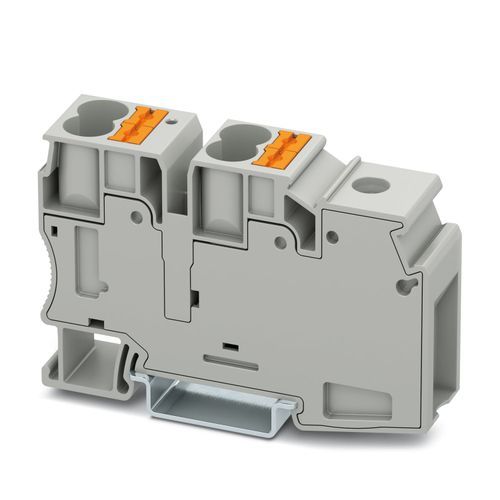

PTU 35/4X10 - Ortak potansiyelli klemens 3002371

Ortak potansiyelli klemens, Son uygulama için, bağlı iletkenler üzerindeki aşırı yük ve kısa devre koruması için geçerli olan güvenlik yönetmelikleri dikkate alınmalıdır., nom. gerilim: 1000 V, nominal akım: 57 A, Yük kontağı, bağlantı yöntemi: Push-in bağlantı, Nominal kesit alanı: 10 mm2, kesit alanı: 0,5 mm2 - 16 mm2, Hat kontağı, bağlantı yöntemi: Vidalı bağlantı, Nominal kesit alanı: 35 mm2, kesit alanı: 1,5 mm2 - 50 mm2, montaj: NS 35/7,5, NS 35/15, renk: gri
PTU 35/4X10 - Ortak potansiyelli klemens 3002371
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Çalışma durumu
Son uygulama için, bağlı iletkenler üzerindeki aşırı yük ve kısa devre koruması için geçerli olan güvenlik yönetmelikleri dikkate alınmalıdır.
Açıklama
Bağlanan tüm iletkenlerin toplam akımı maks. yük akımını aşmamalıdır.
Ürün tipi
Potansiyel dağıtıcı
Bağlantı sayısı
5
Satır sayısı
1
Potansiyeller
1
Aşırı gerilim kategorisi
III
Kirlilik sınıfı
2
Nominal darbe gerilimi
8 kV
Nominal durum için maksimum güç kaybı
2,43 W
Kat başına bağlantı sayısı
5
Kablo soyma uzunluğu
18 mm ... 20 mm
Standarda uygun bağlantı
IEC 60947-7-1
İletken kesiti, tek telli
0,5 mm² ... 16 mm²
Kesit AWG
20 ... 6 (IEC uyarınca dönüştürülmüş)
Esnek iletken kesiti
0,5 mm² ... 10 mm²
İletken kesiti, çok telli [AWG]
20 ... 8 (IEC uyarınca dönüştürülmüş)
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)
0,5 mm² ... 10 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük)
0,5 mm² ... 10 mm²
Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan
1,5 mm² ... 4 mm²
Nominal akım
57 A
Maksimum yük akımı
57 A
Nominal gerilim
1000 V
Nominal kesit alanı
10 mm²
Vida yivi
M6
Sıkma torku
3,2 ... 3,7 Nm
Kablo soyma uzunluğu
18 mm ... 20 mm
İç silindirik gösterge
B9
Standarda uygun bağlantı
IEC 60947-7-1
İletken kesiti, tek telli
1,5 mm² ... 50 mm²
Kesit AWG
14 ... 2 (IEC uyarınca dönüştürülmüş)
Esnek iletken kesiti
1,5 mm² ... 35 mm²
İletken kesiti, çok telli [AWG]
14 ... 2 (IEC uyarınca dönüştürülmüş)
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)
1,5 mm² ... 35 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük)
1,5 mm² ... 35 mm²
Aynı kesit alanlı 2 iletken, tek damarlı
1,5 mm² ... 16 mm²
AWG tek telli aynı kesite sahip 2 kablo
16 ... 6 (IEC uyarınca dönüştürülmüş)
Aynı kesit alanlı 2 iletken, çok damarlı
1,5 mm² ... 10 mm²
AWG çok telli aynı kesite sahip 2 kablo
16 ... 8 (IEC uyarınca dönüştürülmüş)
Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan
1,5 mm² ... 10 mm²
Nominal akım
101 A
Maksimum yük akımı
101 A (Bağlı bulunan tüm iletkenlerin toplam akımı maksimum yük akımından fazla olmamalıdır)
Nominal gerilim
1000 V
Nominal kesit alanı
35 mm²
İletken kesiti, tek telli
1 mm² ... 16 mm²
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)
4 mm² ... 10 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük)
2,5 mm² ... 10 mm²
Genişlik
19,4 mm
Yükseklik
79,9 mm
NS 35/7,5'te derinlik
50,3 mm
NS 35/15'te derinlik
57,8 mm
Renk
gri (RAL 7042)
UL 94'e uygun yanmazlık sınıfı
V0
İzolasyon malzeme grubu
I
Yalıtım malzemesi
PA
Soğukta statik izolasyon malzemesi uygulaması
-60 °C
Bağıl yalıtım malzemesi sıcaklığı indeksi (Elec.; UL 746 B)
130 °C
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22
HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23
HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24
HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26
HL 1 - HL 3
Yüzey yanmazlığı NFPA 130 (ASTM E 162)
geçti
Özel optik duman yoğunluğu NFPA 130 (ASTM E 662)
geçti
Duman gazı zehirliliği NFPA 130 (SMP 800C)
geçti
Test gerilimi set değeri
9,8 kV
Sonuç
Test geçildi
Kısa süreli dayanım akımı 10 mm²
1,2 kA
Sonuç
Test geçildi
Test gerilimi set değeri
2,2 kV
Sonuç
Test geçildi
Açık yan taraf
Hayır
Sonuç
Test geçildi
DIN rayı/Befestigungsauflage
NS 32/NS 35
Test kuvveti set değeri
5 N
Sonuç
Test geçildi
Dönme hızı
10 (+/- 2) rpm
Devir
135
Kablo kesiti/ağırlık
2,5 mm²/0,7 kg10 mm2/2 kg35 mm2/6,8 kg
Sonuç
Test geçildi
Sıcaklık çevrimleri
192
Sonuç
Test geçildi
İfşa süresi
30 s
Sonuç
Test geçildi
Spesifikasyon
DIN EN 50155 (VDE 0115-200):2022-06
Spektrum
Hizmet ömrü testi 2. kategori, sınıf B, boji üzerinde
Frekans
f1 = 5 Hz ila f2 = 250 Hz
ASD seviyesi
6,12 (m/s²)²/Hz
Hızlanma
3,12g
Her eksen için test süresi
5 h
Test talimatları
X-, Y- ve Z-eksenleri
Sonuç
Test geçildi
Spesifikasyon
DIN EN 50155 (VDE 0115-200):2008-03
Pals şekli
Yarı sinüs eğrisi
Hızlanma
5g
Şok süresi
30 ms
Her yön için şok sayısı
3
Test talimatları
X-, Y- ve Z-eksenleri (pozitif ve negatif)
Sonuç
Test geçildi
Ortam sıcaklığı (çalışma)
-60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.)
Ortam sıcaklığı (stok/nakliye)
-25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C)
Ortam sıcaklığı (montaj)
-5 °C ... 70 °C
Ortam sıcaklığı (aktivasyon)
-5 °C ... 70 °C
İzin verilen nem (çalışma)
20 % ... 90 %
İzin verilen nem (stok/nakliye)
30 % ... 70 %
Standarda uygun bağlantı
IEC 60947-7-1IEC 60947-7-1
Montaj tipi
NS 35/7,5NS 35/15
