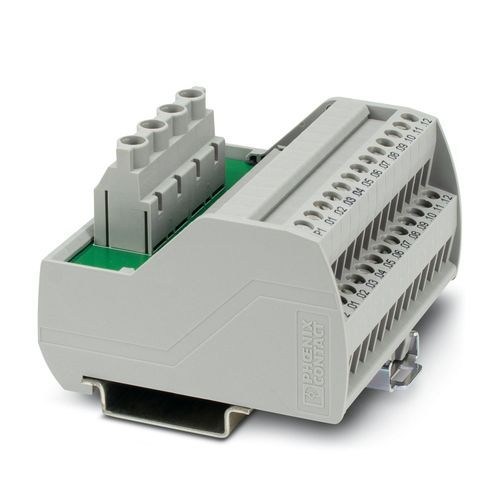

VIP-2/SC/PDM-2/24 - Potansiyel dağıtıcılar 2315269
VARIOFACE modülü, potansiyel dağıtımı için iki eşpotansiyel (P1, P2) bara, NS 35 raylarına montaj için. Modül genişliği: 70.4 mm

Ürün verileri
40 parametreTeknik Özellikler
- Gövde izolasyon tipi
- Poliamid PA, takviyesiz, PVC yapımı dağıtım klemensleri
- Çalışma durumu
- Doğru kullanım için, montaj talimatlarında (İndirilebilir Dosyalar'a bakın) belirtilen teknik özelliklere uyulmalıdır. Üçüncü taraf ürünlerle yapılan uygulamalarda veya kullanımlarda, ilgili üçüncü taraf üreticinin teknik özelliklerine, güvenlik ve uyarı talimatlarına da uyulmalıdır.
- Ürün tipi
- Potansiyel dağıtıcı
- Ürün gamı
- VARIOFACE Professional
- Potansiyel bağlantıları
- Her potansiyele (P1, P2) 2 güç/12 dağıtım klemensi
- Aşırı gerilim kategorisi
- III
- Kirlilik sınıfı
- 2
- Nominal gerilim UN
- 250 V AC/DC
- Branş başına maks. akım taşıma kapasitesi
- 15 A
- Tüm branşların maks. toplam akımı
- 30 A (Potansiyel başına)
- Nominal darbe gerilimi
- 2,2 kV
- Potansiyel bağlantıları
- Her potansiyele (P1, P2) 2 güç/12 dağıtım klemensi
- Bağlantı yöntemi
- Vidalı bağlantı
- Kablo soyma uzunluğu
- 8 mm
- Vida yivi
- M3
- Bağlantı sayısı
- 2
- İletken kesiti, tek telli
- 0,2 mm² ... 6 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 4 mm²
- Kablo kesiti AWG
- 24 ... 10
- Sıkma torku
- 0,5 Nm ... 0,6 Nm
- Bağlantı yöntemi
- Vidalı bağlantı
- Kablo soyma uzunluğu
- 8 mm
- Vida yivi
- M3
- Bağlantı sayısı
- 12
- Kutup sayısı
- 2
- İletken kesiti, tek telli
- 0,2 mm² ... 4 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 2,5 mm²
- Kablo kesiti AWG
- 24 ... 12
- Genişlik
- 70,4 mm
- Yükseklik
- 65,5 mm
- Derinlik
- 50 mm
- Renk
- gri (RAL 7042)
- Ortam sıcaklığı (çalışma)
- -20 °C ... 50 °C (NOT: Maksimum bağıl nem oranı < %90 olduğunda.)
- Ortam sıcaklığı (stok/nakliye)
- -20 °C ... 70 °C (NOT: Maksimum bağıl nem oranı < %90 olduğunda.)
- Rakım
- < 2000 m
- İzin verilen nem (çalışma)
- 90 %
- İzin verilen nem (stok/nakliye)
- 90 %
- Standartlar/yönetmelikler
- EN IEC 61010-2-201
- Montaj tipi
- DIN rayı montajı
- Montaj pozisyonu
- herhangibir
