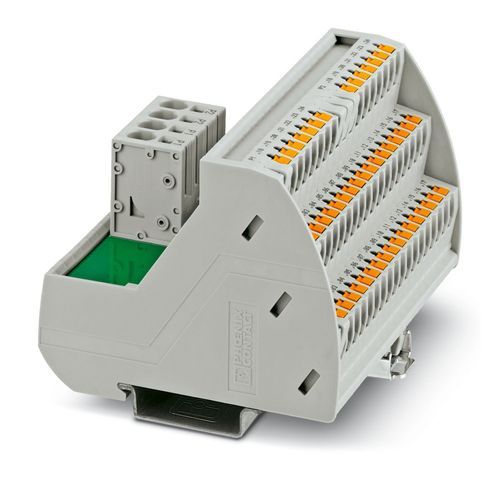

VIP-3/PT/PDM-2/48 - Potansiyel dağıtıcılar 2903800

VARIOFACE modülü, potansiyel dağıtımı için iki eşpotansiyel (P1, P2) bara, NS 35 raylarına montaj için. Modül genişliği: 97.7 mm
VIP-3/PT/PDM-2/48 - Potansiyel dağıtıcılar 2903800
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Gövde izolasyon tipi
Poliamid PA, takviyesiz
Çalışma durumu
Doğru kullanım için, montaj talimatlarında (İndirilebilir Dosyalar'a bakın) belirtilen teknik özelliklere uyulmalıdır. Üçüncü taraf ürünlerle yapılan uygulamalarda veya kullanımlarda, ilgili üçüncü taraf üreticinin teknik özelliklerine, güvenlik ve uyarı talimatlarına da uyulmalıdır.
Ürün tipi
Potansiyel dağıtıcı
Ürün gamı
VARIOFACE Professional
Potansiyel bağlantıları
Her potansiyele (P1, P2) 2 güç/24 dağıtım klemensi
Aşırı gerilim kategorisi
II
Kirlilik sınıfı
2
Nominal gerilim UN
250 V AC/DC
Branş başına maks. akım taşıma kapasitesi
15 A
Tüm branşların maks. toplam akımı
30 A (Potansiyel başına)
Potansiyel bağlantıları
Her potansiyele (P1, P2) 2 güç/24 dağıtım klemensi
Bağlantı yöntemi
Push-in bağlantı
Kablo soyma uzunluğu
15 mm
Bağlantı sayısı
2
İletken kesiti, tek telli
0,25 mm² ... 6 mm²
İletken kesiti, çok damarlı
0,25 mm² ... 4 mm²
Kablo kesiti AWG
24 ... 10
Bağlantı yöntemi
Push-in bağlantı
Kablo soyma uzunluğu
8 mm
Bağlantı sayısı
24
Kutup sayısı
2
İletken kesiti, tek telli
0,14 mm² ... 2,5 mm²
İletken kesiti, çok damarlı
0,14 mm² ... 2,5 mm²
Kablo kesiti AWG
26 ... 14
Boyutlu çizim
Genişlik
97,7 mm
Yükseklik
75,8 mm
Derinlik
63 mm
Renk
gri (RAL 7042)
Ortam sıcaklığı (çalışma)
-20 °C ... 50 °C (NOT: Maksimum bağıl nem oranı < %90 olduğunda.)
Ortam sıcaklığı (stok/nakliye)
-20 °C ... 70 °C (NOT: Maksimum bağıl nem oranı < %90 olduğunda.)
Rakım
< 2000 m
İzin verilen nem (çalışma)
90 %
İzin verilen nem (stok/nakliye)
90 %
Standartlar/yönetmelikler
EN IEC 61010-2-201
Montaj tipi
DIN rayı montajı
Montaj pozisyonu
herhangibir
