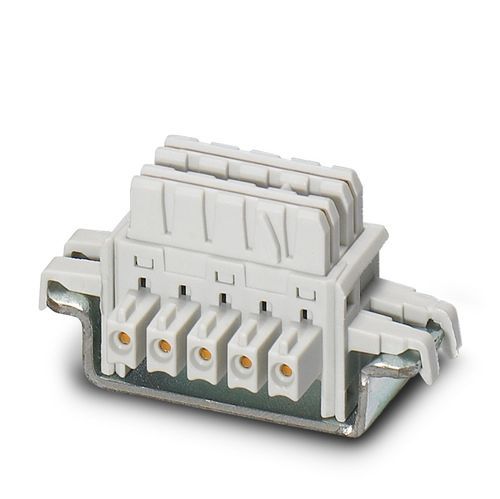

ME 6,2 TBUS-2 1,5/5-ST-3,81 VPE5 KMGY - DIN rayı bus konnektörleri 2697864



Yan yana dizilen cihazların potansiyel köprülemesi için DIN rayı bus konnektörü.
ME 6,2 TBUS-2 1,5/5-ST-3,81 VPE5 KMGY - DIN rayı bus konnektörleri 2697864
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Tavsiye edilen
Bus konnektörü için kontak pedlerinin malzemesi, galvanik altın kaplama (sert altın kaplama)
Ürün tipi
DIN ray konnektörü
Ürün gamı
TBUS5..2-6,2..
Kutup sayısı
5
Pin aralığı
3,81 mm
Pin dizilimi
Lineer pinleme
Nominal akım IN
8 A
Nominal gerilim UN
125 V
Hacim direnci
2,17 mΩ
Nominal gerilim (III/3)
125 V
Nominal aşırı gerilim (III/3)
2,5 kV
Nominal gerilim (III/2)
125 V
Nominal aşırı gerilim (III/2)
2,5 kV
Not
WEEE/RoHS uyumlu, IEC 60068-2-82/JEDEC JESD 201 uyarınca ipliksi bulundurmaz
Kontak malzemesi
Cu alaşımı
Yüzey özellikleri
altın kaplama
Renk (Muhafaza)
açık gri (7035)
Yalıtım malzemesi
PBT
İzolasyon malzeme grubu
I
IEC 60112'ye göre CTI
600
UL 94'e uygun yanmazlık sınıfı
V0
EN 60695-10-2'ye göre küre basınç testi için sıcaklık
125 °C
Renk ()
()
Pin aralığı
3,81 mm
Genişlik [g]
19,25 mm
Yükseklik [y]
36,3 mm
Uzunluk [l]
17,65 mm
Montaj tipi
DIN rayı montajı
Pin dizilimi
Lineer pinleme
Sonuç
Test geçildi
Çevrim sayısı
25
Kutup başına bağlantı kuvveti, yaklaşık
2,18 N
Kutup başına çekme kuvveti, yaklaşık
1,38 N
Spesifikasyon
IEC 60512-13-5:2006-02
Sonuç
Test geçildi
Spesifikasyon
DIN EN 60512-1-1:2003-01
Sonuç
Test geçildi
Spesifikasyon
DIN EN 60512-1-2:2003-01
Sonuç
Test geçildi
Spesifikasyon
IEC 60068-2-6:2007-12
Frekans
10 - 150 - 10 Hz
Süpürme hızı
1 oktav/dk
Büyüklük
0,35 mm (10 Hz ... 60,1 Hz)
Hızlanma
5g (60,1 Hz ... 150 Hz)
Her eksen için test süresi
2,5 h
Test talimatları
X-, Y- ve Z-eksenleri (pozitif ve negatif)
Spesifikasyon
IEC 60512-9-1:2010-03
Deniz seviyesinde darbe dayanım gerilimi
2,9 kV
Kontak direnci R1
2,17 mΩ
Kontak direnci R2
2,26 mΩ
Takma/sökme çevrimi
25
Spesifikasyon
DIN 50018:2013-05
Aşındırıcı stres
0.2 dm3 SO2 on 300 dm3/40 °C/1 çevrim
Isıl stres
100 °C/168  h
Güç frekansı dayanım gerilimi
1,4 kV
Spesifikasyon
IEC 60068-2-27:2008-02
Pals şekli
Yarı-sinüzoidal
Hızlanma
30g
Şok süresi
18 ms
Test talimatları
X-, Y- ve Z-eksenleri (pozitif ve negatif)
Ortam sıcaklığı (çalışma)
-40 °C ... 105 °C (zayıflama eğrisine bağlıdır)
Ortam sıcaklığı (stok/nakliye)
-40 °C ... 55 °C
Göreceli nem (stok/nakliye)
30 % ... 70 %
Ortam sıcaklığı (montaj)
-5 °C ... 100 °C
Spesifikasyon
IEC 60512-5-1:2002-02
Test edilen kutup sayısı
5
Spesifikasyon
IEC 60664-1:2007-04
İzolasyon malzeme grubu
I
Nominal izolasyon gerilimi (III/3)
125 V
Nominal aşırı gerilim (III/3)
2,5 kV
minimum klerans değeri - homojen olmayan saha (III/3)
1,5 mm
minimum krepaj mesafesi (III/3)
1,9 mm
Nominal izolasyon gerilimi (III/2)
125 V
Nominal aşırı gerilim (III/2)
2,5 kV
minimum klerans değeri - homojen olmayan saha (III/2)
1,5 mm
minimum krepaj mesafesi (III/2)
1,5 mm
