Phoenix Contact/ME MAX modüler elektronik boş kutu

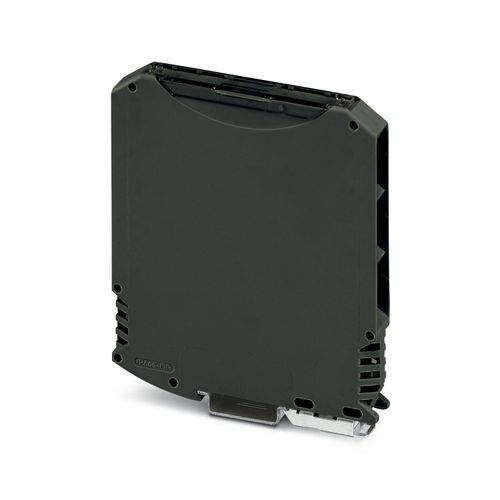

ME MAX 12,5 3-3 BK - Elektronik boş kutu 2203511
DIN ray muhafazası, Metal ayaklı, yüksek tasarımlı komple muhafaza, menfezli, genişlik: 12,6 mm, yükseklik: 99 mm, derinlik: 113,65 mm, renk: siyah (benzeri RAL 9005), çapraz bağlantı: bus konnektörsüz, konnektör başına kutup sayısı: gerekli değil

Ürün verileri
74 parametreTeknik Özellikler
- Montaj açıklaması
- Değer aralığı için İndirilenler alanındaki veri sayfasına bakın.
- Tavsiye edilen
- Bus konnektörü için kontak pedlerinin malzemesi, galvanik altın kaplama (sert altın kaplama)
- Ürün tipi
- Komple kutu
- Muhafaza tipi
- DIN ray muhafazası
- Muhafaza serisi
- ME-MAX
- Ürün gamı
- ME MAX 12,5..
- Kutup sayısı
- 1218
- Maks. kutup sayısı
- 18 (pin aralığı: 3,5 mm)12 (pin aralığı: 5 mm)
- Satır sayısı
- 33
- Tip
- Metal ayaklı, yüksek tasarımlı komple muhafaza
- Havalandırma delikleri mevcut
- evet
- Boyutlu çizim
- Genişlik
- 12,6 mm
- Yükseklik
- 99 mm
- Derinlik
- 113,65 mm
- DIN rayının üst kenarından itibaren derinlik
- 107 mm
- PCB kalınlığı
- 1,4 mm ... 1,8 mm
- Renk (Muhafaza)
- siyah (RAL 9005)
- UL 94'e uygun yanmazlık sınıfı
- V0
- IEC 60112'ye göre CTI
- 600
- Muhafaza malzemesi
- PA
- Yüzey özellikleri
- işlem görmemiş
- Ortam sıcaklığı
- 20 °C
- İndirgeme faktörü
- 1
- Montaj pozisyonu
- dikey
- Güç kaybı
- 4,4 W
- Ortam sıcaklığı
- 30 °C
- İndirgeme faktörü
- 0,91
- Montaj pozisyonu
- dikey
- Güç kaybı
- 4 W
- Ortam sıcaklığı
- 40 °C
- İndirgeme faktörü
- 0,81
- Montaj pozisyonu
- dikey
- Güç kaybı
- 3,6 W
- Ortam sıcaklığı
- 50 °C
- İndirgeme faktörü
- 0,7
- Montaj pozisyonu
- dikey
- Güç kaybı
- 3,1 W
- Ortam sıcaklığı
- 60 °C
- İndirgeme faktörü
- 0,57
- Montaj pozisyonu
- dikey
- Güç kaybı
- 2,5 W
- Ortam sıcaklığı
- 70 °C
- İndirgeme faktörü
- 0,49
- Montaj pozisyonu
- dikey
- Güç kaybı
- 2,2 W
- Spesifikasyon
- IEC 60068-2-6:2007-12
- Frekans
- 10 - 150 - 10 Hz
- Süpürme hızı
- 1 oktav/dk
- Büyüklük
- 0,15 mm (10 Hz ... 58,1 Hz)
- Hızlanma
- 2g (58,1 Hz ... 150 Hz)
- Her eksen için test süresi
- 2,5 h
- Test talimatları
- X-, Y- ve Z-eksenleri
- Spesifikasyon
- DIN EN 60998-1 (VDE 0613-1):2005-03
- Düşüş yüksekliği
- 50 cm
- Frekans
- 10
- Spesifikasyon
- IEC 60068-2-27:2008-02
- Pals şekli
- Yarı sinüs eğrisi
- Hızlanma
- 15g
- Şok süresi
- 11 ms
- Her yön için şok sayısı
- 3
- Test talimatları
- X-, Y- ve Z-eksenleri (pozitif ve negatif)
- Spesifikasyon
- IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08
- Ulaşılabilir maks. IP kodu
- IP20
- Ortam sıcaklığı (çalışma)
- -40 °C ... 105 °C (güç kaybına bağlıdır)
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 55 °C
- Ortam sıcaklığı (montaj)
- -5 °C ... 100 °C
- Göreceli nem (stok/nakliye)
- 80 %
- PCB taşıyıcı sayısı
- 1
- PCB montaj tipi
- Kilitleme
- PCB'nin kalınlığı
- 1,4 mm ... 1,8 mm
- Montaj tipi
- DIN rayı montajı
- Ambalaj tipi
- karton ambalajlı
- Dış ambalaj tipi
- Karton
