- Ürün tipi
- Baskılı devre levhası terminali
- Ürün gamı

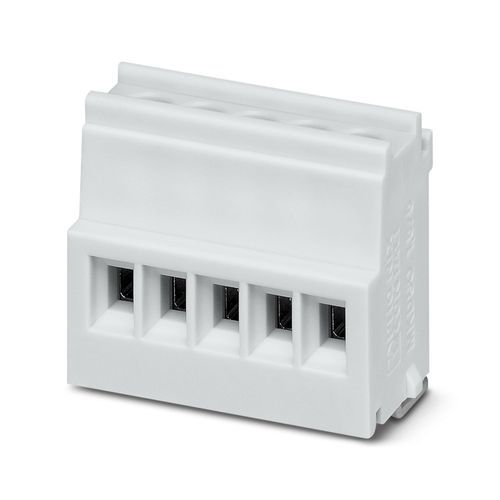

- MKDSO 1,5/..-L
- Tasarım
- PCB'ye dik PCB klemensi
- Kutup sayısı
- 5
- Pin aralığı
- 3,5 mm
- Bağlantı sayısı
- 5
- Satır sayısı
- 1
- Potansiyel sayısı
- 5
- Pin dizilimi
- Lineer pinleme
- Potansiyel başına lehim pini
- 1
- Nominal akım IN
- 8 A
- Nominal gerilim UN
- 160 V
- Nominal gerilim (III/3)
- 160 V
- Nominal aşırı gerilim (III/3)
- 2,5 kV
- Nominal gerilim (III/2)
- 160 V
- Nominal aşırı gerilim (III/2)
- 2,5 kV
- Anma gerilimi (II/2)
- 320 V
- Nominal aşırı gerilim (II/2)
- 2,5 kV
- Nominal kesit alanı
- 1,5 mm²
- Bağlantı yöntemi
- Asansör mekanizmalı vidalı bağlantı
- İletken kesiti, tek telli
- 0,14 mm² ... 1,5 mm²
- İletken kesiti, çok damarlı
- 0,14 mm² ... 1,5 mm²
- Kablo kesiti AWG
- 28 ... 16
- Kablo kesiti çok telli, yüksüklü, plastik kılıfsız
- 0,25 mm² ... 1,5 mm²
- Kablo kesiti, çok telli, yüksüklü, plastik kılıflı
- 0,25 mm² ... 0,5 mm²
- Aynı kesit alanlı 2 iletken, tek damarlı
- 0,08 mm² ... 0,5 mm²
- Aynı kesit alanlı 2 iletken, çok damarlı
- 0,08 mm² ... 0,75 mm²
- Aynı kesitli 2 iletken, çok telli, plastik manşonsuz TWIN yüksük bulunan
- 0,25 mm² ... 0,34 mm²
- Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan
- 0,5 mm² ... 0,5 mm²
- Silindir gösterge a x b / çap
- 2,4 mm x 1,5 mm / -
- Kablo soyma uzunluğu
- 7 mm
- Sıkma torku
- 0,22 Nm ... 0,25 Nm
- Montaj tipi
- Dalga lehimleme
- Pin dizilimi
- Lineer pinleme
- Not
- WEEE/RoHS uyumlu, IEC 60068-2-82/JEDEC JESD 201 uyarınca ipliksi bulundurmaz
- Kontak malzemesi
- Cu alaşımı
- Yüzey özellikleri
- Kalay kaplı
- Metal yüzey bağlantı noktası (üst katman)
- Kalay (Sn)
- Renk (Muhafaza)
- açık gri (7035)
- Yalıtım malzemesi
- PA
- İzolasyon malzeme grubu
- I
- IEC 60112'ye göre CTI
- 600
- UL 94'e uygun yanmazlık sınıfı
- V0
- EN 60695-2-12'ye göre akkor tel yanmazlık indisi GWFI
- 850
- EN 60695-2-13'e göre akkor tel tutuşma sıcaklığı GWIT
- 775
- EN 60695-10-2'ye göre küre basınç testi için sıcaklık
- 125 °C
- Uygulamaya yönelik not
- Güvenilir iletken bağlantısı için, belirtilmiş olan tork değerine her zaman uyun.İletken bağlantısı (montaj) sırasında klemensler desteklenmelidir (tek elle tutulur, muhafaza üzerinde desteklenir).
- Boyutlu çizim
- Pin aralığı
- 3,5 mm
- Genişlik [g]
- 20,95 mm
- Yükseklik [y]
- 21,25 mm
- Uzunluk [l]
- 15,3 mm
- Lehim pin uzunluğu [P]
- 2,3 mm
- Pin ölçüleri
- 0,6 x 0,8 mm
- Delik çapı
- 1,2 mm
- Spesifikasyon
- DIN EN 60998-2-1 (VDE 0613-2-1):2005-03
- Sonuç
- Test geçildi
- Spesifikasyon
- DIN EN 60998-2-1 (VDE 0613-2-1):2005-03
- Kablo kesiti/kablo tipi/çekme kuvveti ayar noktası/gerçek değer
- 0,14 mm² / sabit / > 10 N0,14 mm² / çok damarlı / > 10 N1,5 mm² / sabit / > 40 N1,5 mm² / çok damarlı / > 40 N
- Spesifikasyon
- IEC 60998-2-1:1990-04
- Spesifikasyon
- DIN EN 60998-1 (VDE 0613-1):2005-03
- Gereksinim sıcaklık artış testi
- Sıcaklık artışı ≤ 45 K
- Spesifikasyon
- DIN EN 60998-1 (VDE 0613-1):2005-03
- Izolasyon direnci, bitişik kutuplar
- > 50 GΩ
- Spesifikasyon
- IEC 60664-1:2007-04
- İzolasyon malzeme grubu
- I
- Karşılaştırmalı izleme dizini (IEC 60112)
- CTI 600
- Nominal izolasyon gerilimi (III/3)
- 160 V
- Nominal aşırı gerilim (III/3)
- 2,5 kV
- minimum klerans değeri - homojen olmayan saha (III/3)
- 1,5 mm
- minimum krepaj mesafesi (III/3)
- 2 mm
- Nominal izolasyon gerilimi (III/2)
- 160 V
- Nominal aşırı gerilim (III/2)
- 2,5 kV
- minimum klerans değeri - homojen olmayan saha (III/2)
- 1,5 mm
- minimum krepaj mesafesi (III/2)
- 0,8 mm
- Nominal izolasyon gerilimi (II/2)
- 320 V
- Nominal aşırı gerilim (II/2)
- 2,5 kV
- minimum klerans değeri - homojen olmayan saha (II/2)
- 1,5 mm
- minimum krepaj mesafesi (II/2)
- 1,6 mm
- Spesifikasyon
- IEC 60068-2-6:1995-03
- Frekans
- 10 - 150 - 10 Hz
- Süpürme hızı
- 1 oktav/dk
- Büyüklük
- 0,35 mm (10 Hz ... 60,1 Hz)
- Hızlanma
- 5g (60,1 Hz ... 150 Hz)
- Her eksen için test süresi
- 2,5 h
- Test talimatları
- X-, Y- ve Z-eksenleri
- Spesifikasyon
- DIN EN 60998-1 (VDE 0613-1):2005-03
- Sıcaklık
- 850 °C
- İfşa süresi
- 5 s
- Ortam sıcaklığı (çalışma)
- -40 °C ... 105 °C (Akım taşıma kapasitesine/zayıflama eğrisine bağlı olarak)
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 55 °C
- Göreceli nem (stok/nakliye)
- 30 % ... 70 %
- Ortam sıcaklığı (montaj)
- -5 °C ... 100 °C
- Ambalaj tipi
- karton ambalajlı
