- Ürün tipi
- Baskılı devre levhası terminali
- Ürün gamı

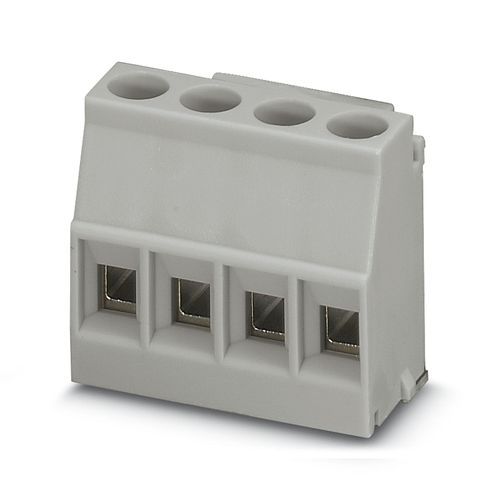

- MKDSO 2,5/..-L
- Ürün grubu
- COMBICON Terminals M
- Tasarım
- PCB'ye dik PCB klemensi
- Kutup sayısı
- 4
- Pin aralığı
- 5 mm
- Bağlantı sayısı
- 4
- Satır sayısı
- 1
- Potansiyel sayısı
- 4
- Pin dizilimi
- Lineer pinleme
- Potansiyel başına lehim pini
- 1
- Nominal akım IN
- 24 A
- Nominal gerilim UN
- 400 V
- Nominal gerilim (III/3)
- 250 V
- Nominal aşırı gerilim (III/3)
- 4 kV
- Nominal gerilim (III/2)
- 400 V
- Nominal aşırı gerilim (III/2)
- 4 kV
- Anma gerilimi (II/2)
- 630 V
- Nominal aşırı gerilim (II/2)
- 4 kV
- Nominal kesit alanı
- 2,5 mm²
- Bağlantı yöntemi
- Asansör mekanizmalı vidalı bağlantı
- İletken kesiti, tek telli
- 0,14 mm² ... 2,5 mm²
- İletken kesiti, çok damarlı
- 0,14 mm² ... 2,5 mm²
- Kablo kesiti AWG
- 26 ... 14
- Kablo kesiti çok telli, yüksüklü, plastik kılıfsız
- 0,25 mm² ... 2,5 mm²
- Kablo kesiti, çok telli, yüksüklü, plastik kılıflı
- 0,25 mm² ... 2,5 mm²
- Aynı kesit alanlı 2 iletken, tek damarlı
- 0,14 mm² ... 0,75 mm²
- Aynı kesit alanlı 2 iletken, çok damarlı
- 0,14 mm² ... 0,75 mm²
- Aynı kesitli 2 iletken, çok telli, plastik manşonsuz TWIN yüksük bulunan
- 0,25 mm² ... 0,75 mm²
- Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan
- 0,5 mm² ... 1,5 mm²
- Kablo soyma uzunluğu
- 8 mm
- Sıkma torku
- 0,5 Nm ... 0,6 Nm
- Montaj tipi
- Dalga lehimleme
- Pin dizilimi
- Lineer pinleme
- Not
- WEEE/RoHS uyumlu, IEC 60068-2-82/JEDEC JESD 201 uyarınca ipliksi bulundurmaz
- Kontak malzemesi
- Cu alaşımı
- Yüzey özellikleri
- Kalay kaplı
- Metal yüzey bağlantı noktası (üst katman)
- Kalay (5 - 7 µm Sn)
- Metal yüzey bağlantı noktası (orta katman)
- Nikel (2 - 3 µm Ni)
- Metal yüzey lehim alanı (üst katman)
- Kalay (5 - 7 µm Sn)
- Metal yüzey lehim alanı (orta katman)
- Nikel (2 - 3 µm Ni)
- Renk (Muhafaza)
- gri (7042)
- Yalıtım malzemesi
- PA
- İzolasyon malzeme grubu
- I
- IEC 60112'ye göre CTI
- 600
- UL 94'e uygun yanmazlık sınıfı
- V0
- EN 60695-2-12'ye göre akkor tel yanmazlık indisi GWFI
- 850
- EN 60695-2-13'e göre akkor tel tutuşma sıcaklığı GWIT
- 775
- EN 60695-10-2'ye göre küre basınç testi için sıcaklık
- 125 °C
- Uygulamaya yönelik not
- Güvenilir iletken bağlantısı için, belirtilmiş olan tork değerine her zaman uyun.İletken bağlantısı (montaj) sırasında klemensler desteklenmelidir (tek elle tutulur, muhafaza üzerinde desteklenir).
- Boyutlu çizim
- Pin aralığı
- 5 mm
- Genişlik [g]
- 20,95 mm
- Yükseklik [y]
- 21,25 mm
- Uzunluk [l]
- 15,3 mm
- Lehim pin uzunluğu [P]
- 3,5 mm
- Pin ölçüleri
- 0,8 x 1 mm
- Delik çapı
- 1,4 mm
- Spesifikasyon
- DIN EN 60999-1 (VDE 0609-1):2000-12
- Sonuç
- Test geçildi
- Spesifikasyon
- DIN EN 60999-1 (VDE 0609-1):2000-12
- Kablo kesiti/kablo tipi/çekme kuvveti ayar noktası/gerçek değer
- 0,14 mm² / sabit / > 10 N0,14 mm² / çok damarlı / > 10 N2,5 mm² / sabit / > 50 N2,5 mm² / çok damarlı / > 50 N
- Spesifikasyon
- IEC 60947-7-4:2019-01
- Gereksinim sıcaklık artış testi
- PCB klemensinin ortam sıcaklığı ve sıcaklık artışı toplamı üst sınır sıcaklığını aşmayacaktır.
- Spesifikasyon
- IEC 60947-7-4:2019-01DIN EN 60512-3-1:2003-01
- Izolasyon direnci, bitişik kutuplar
- > 5 MΩ
- Spesifikasyon
- IEC 60664-1:2007-04
- İzolasyon malzeme grubu
- I
- Karşılaştırmalı izleme dizini (IEC 60112)
- CTI 600
- Nominal izolasyon gerilimi (III/3)
- 250 V
- Nominal aşırı gerilim (III/3)
- 4 kV
- minimum klerans değeri - homojen olmayan saha (III/3)
- 3 mm
- minimum krepaj mesafesi (III/3)
- 3,2 mm
- Nominal izolasyon gerilimi (III/2)
- 400 V
- Nominal aşırı gerilim (III/2)
- 4 kV
- minimum klerans değeri - homojen olmayan saha (III/2)
- 3 mm
- minimum krepaj mesafesi (III/2)
- 2 mm
- Nominal izolasyon gerilimi (II/2)
- 630 V
- Nominal aşırı gerilim (II/2)
- 4 kV
- minimum klerans değeri - homojen olmayan saha (II/2)
- 3 mm
- minimum krepaj mesafesi (II/2)
- 3,2 mm
- Spesifikasyon
- IEC 60068-2-6:2007-12
- Frekans
- 10 - 150 - 10 Hz
- Süpürme hızı
- 1 oktav/dk
- Büyüklük
- 0,35 mm (10 Hz ... 60,1 Hz)
- Hızlanma
- 5g (60,1 Hz ... 150 Hz)
- Her eksen için test süresi
- 2,5 h
- Test talimatları
- X-, Y- ve Z-eksenleri
- Spesifikasyon
- IEC 60695-2-10:2013-04
- Sıcaklık
- 850 °C
- İfşa süresi
- 5 s
- Spesifikasyon
- IEC 60947-7-4:2019-01
- Ortam sıcaklığı (çalışma)
- -40 °C ... 105 °C (Akım taşıma kapasitesine/zayıflama eğrisine bağlı olarak)
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 55 °C
- Göreceli nem (stok/nakliye)
- 30 % ... 70 %
- Ortam sıcaklığı (montaj)
- -5 °C ... 100 °C
- Ambalaj tipi
- karton ambalajlı
