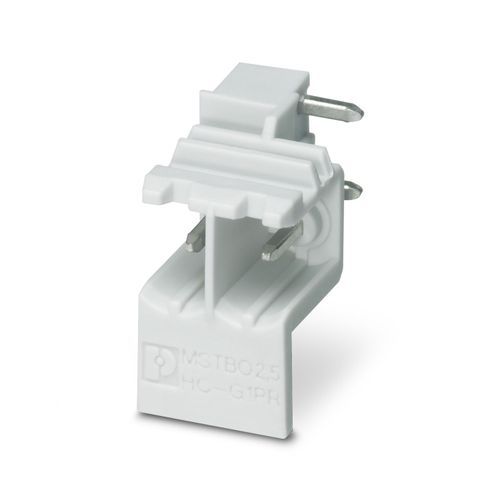

- Ürün tipi
- Baskılı devre kartı gövde
- Ürün gamı
- MSTBO 2,5/..-G1PR
- Tasarım
- Standart
- Kutup sayısı
- 2
- Pin aralığı
- 5 mm
- Satır sayısı
- 1
- Montaj flanşı
- onsuz
- Pin dizilimi
- Lineer pinleme
- Potansiyel başına lehim pini
- 1
- Nominal akım IN
- 16 A
- Nominal gerilim UN
- 320 V
- Hacim direnci
- 1,44 mΩ
- Nominal gerilim (III/3)
- 320 V
- Nominal aşırı gerilim (III/3)
- 4 kV
- Nominal gerilim (III/2)
- 320 V
- Nominal aşırı gerilim (III/2)
- 4 kV
- Anma gerilimi (II/2)
- 630 V
- Nominal aşırı gerilim (II/2)
- 4 kV
- Montaj tipi
- Dalga lehimleme
- Pin dizilimi
- Lineer pinleme
- Not
- WEEE/RoHS uyumlu, IEC 60068-2-82/JEDEC JESD 201 uyarınca ipliksi bulundurmaz
- Kontak malzemesi
- Cu alaşımı
- Yüzey özellikleri
- kalay kaplı
- Renk (Muhafaza)
- açık gri (7035)
- Yalıtım malzemesi
- PA
- İzolasyon malzeme grubu
- I
- IEC 60112'ye göre CTI
- 600
- UL 94'e uygun yanmazlık sınıfı
- V0
- EN 60695-2-12'ye göre akkor tel yanmazlık indisi GWFI
- 850
- EN 60695-2-13'e göre akkor tel tutuşma sıcaklığı GWIT
- 775
- EN 60695-10-2'ye göre küre basınç testi için sıcaklık
- 125 °C
- Boyutlu çizim
- Pin aralığı
- 5 mm
- Genişlik [g]
- 9,95 mm
- Yükseklik [y]
- 16,5 mm
- Uzunluk [l]
- 15,35 mm
- Lehim pin uzunluğu [P]
- 3,5 mm
- Pin ölçüleri
- 1 x 1 mm
- Pin aralığı
- 5,00 mm
- Delik çapı
- 1,4 mm
- Spesifikasyon
- DIN EN 60512-1-1:2003-01
- Sonuç
- Test geçildi
- Spesifikasyon
- DIN EN 60512-1-2:2003-01
- Sonuç
- Test geçildi
- Spesifikasyon
- DIN EN 60068-2-70:1996-07
- Sonuç
- Test geçildi
- Spesifikasyon
- IEC 60512-13-5:2006-02
- Sonuç
- Test geçildi
- Spesifikasyon
- IEC 60512-15-1:2008-05
- Ara parçadaki kontak taşıyıcıGereklilikler > 20 N
- Test geçildi
- Sonuç
- Test geçildi
- Çevrim sayısı
- 25
- Kutup başına bağlantı kuvveti, yaklaşık
- 8 N
- Kutup başına çekme kuvveti, yaklaşık
- 6 N
- Spesifikasyon
- IEC 60512-5-1:2002-02
- Test edilen kutup sayısı
- 4
- Spesifikasyon
- DIN EN 60512-3-1:2003-01
- Izolasyon direnci, bitişik kutuplar
- > 1 TΩ
- İzolasyon malzeme grubu
- I
- Karşılaştırmalı izleme dizini (IEC 60112)
- CTI 600
- Nominal izolasyon gerilimi (III/3)
- 320 V
- Nominal aşırı gerilim (III/3)
- 4 kV
- minimum klerans değeri - homojen olmayan saha (III/3)
- 3 mm
- minimum krepaj mesafesi (III/3)
- 4 mm
- Nominal izolasyon gerilimi (III/2)
- 320 V
- Nominal aşırı gerilim (III/2)
- 4 kV
- minimum klerans değeri - homojen olmayan saha (III/2)
- 3 mm
- minimum krepaj mesafesi (III/2)
- 1,6 mm
- Nominal izolasyon gerilimi (II/2)
- 630 V
- Nominal aşırı gerilim (II/2)
- 4 kV
- minimum klerans değeri - homojen olmayan saha (II/2)
- 3 mm
- minimum krepaj mesafesi (II/2)
- 3,2 mm
- Spesifikasyon
- IEC 60068-2-6:2007-12
- Frekans
- 10 - 150 - 10 Hz
- Süpürme hızı
- 1 oktav/dk
- Büyüklük
- 0,35 mm (10 Hz ... 60,1 Hz)
- Hızlanma
- 5g (60,1 Hz ... 150 Hz)
- Her eksen için test süresi
- 2,5 h
- Test talimatları
- X-, Y- ve Z-eksenleri
- Spesifikasyon
- IEC 60512-9-1:2010-03
- Deniz seviyesinde darbe dayanım gerilimi
- 4,8 kV
- Kontak direnci R1
- 1,44 mΩ
- Kontak direnci R2
- 1,49 mΩ
- Takma/sökme çevrimi
- 25
- Izolasyon direnci, bitişik kutuplar
- > 1 TΩ
- Spesifikasyon
- ISO 6988:1985-02
- Aşındırıcı stres
- 0.2 dm3 SO2 on 300 dm3/40 °C/1 çevrim
- Isıl stres
- 100 °C/168 h
- Güç frekansı dayanım gerilimi
- 2,21 kV
- Ortam sıcaklığı (çalışma)
- -40 °C ... 105 °C (zayıflama eğrisine bağlıdır)
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 55 °C
- Göreceli nem (stok/nakliye)
- 30 % ... 70 %
- Ortam sıcaklığı (montaj)
- -5 °C ... 100 °C
- Ambalaj tipi
- karton ambalajlı
- Dış ambalaj tipi
- Karton
