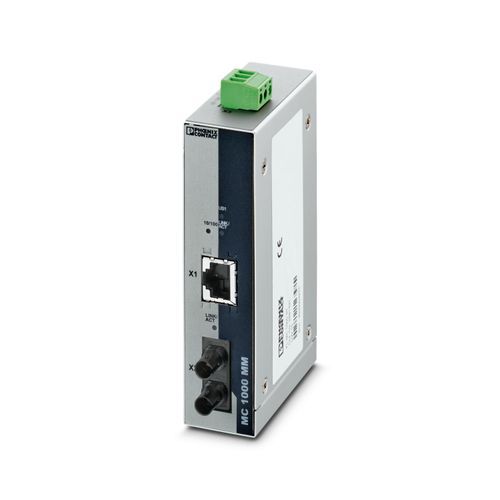

FL MC 1000 ST - FO dönüştürücüler 2891321



ST fiber optik bağlantılı (1300 nm) FO çevirici, 100Base-TX multi-mode - fiberglas dönüşümü için. Auto MDI (X) fonksiyonu ve kapsamlı link diyagnostikleri. DIN rayına monte edilebilir.
FL MC 1000 ST - FO dönüştürücüler 2891321
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Uygulamaya yönelik not
Yalnızca endüstriyel kullanım için
Ürün tipi
Medya dönüştürücü
MTTF
95,85 Yıl (MIL-HDBK-217F standart, sıcaklık 25°C, çalışma döngüsü %100)
Sinyal gecikmesi
± 1,3 µs (Store-and-Forward modu, 10/100 Mbps, çerçeve boyuna bağlı)
Elektriksel izolasyon
VCC // FE // Ethernet
Test gerilimi data arayüzü/besleme
1500 V AC (500 V AC, 1 dakika)
Besleme gerilim aralığı
12 V DC ... 48 V DC
Nominal besleme gerilimi
24 V DC
Tipik akım tüketimi
73 mA (24 V DC)
Bağlantı yöntemi
COMBICON ile Geçmeli/Vida bağlantısı
Sinyal
Ethernet
İletim kapasitesi, minimum
-19 dBm
İletim kapasitesi, maksimum
-14 dBm
3 dB sistem rezervi dahil iletim uzunluğu
8 km (F-G 62.5/125 0.7 dB/km F1000 ile cam fiber )3,3 km (F-G 62.5/125 2,6 dB/km F600 ile cam fiber )9,6 km (F-G 50/125 0.7 dB/km F1200 ile cam fiber )5,3 km (F-G 50/125 1,6 dB/km F800 ile cam fiber )
Bağlantı yöntemi
ST
Dalga boyu
1310 nm
Minimum alıcı hassasiyeti
-34 dBm
Maksimum alıcı hassasiyeti
-14 dBm
İletim ortamı
Çok fonksiyonlu fiberglasGI-HCS fiber
Seri iletim hızı
10/100 Mbps
Bağlantı yöntemi
RJ45 dişi konnektör, ekranlı
Kanal sayısı
1
İletim uzunluğu
100 m (bükümlü çift, ekranli )
İletim ortamı
Bakır
Sinyal LED'leri
LNK/ACT, 100
Auto-negotiation modları
Otomatik
Link durumu
Link hatası geçişi
MDI-/MDI-X switchover
Otomatik-MDI(X)
Genişlik
28 mm
Yükseklik
110 mm
Derinlik
70 mm
IEC 60068-2-6:1982 standardına uygun titreşim (çalışma)
: Çalışma: 5g, 150 Hz, A kriteri
IEC 60068-2-27:1997’ye göre şok
: 30g, 11 msn periyot, yarım sinüs şok darbesi
Koruma sınıfı
IP20
Ortam sıcaklığı (çalışma)
0 °C ... 60 °C
Ortam sıcaklığı (stok/nakliye)
0 °C ... 70 °C
İzin verilen nem (çalışma)
5 % ... 95 % (yoğunlaşma yok)
Uygunluk
CE uyumu
UL, USA / Kanada
Class I, Div. 2, Groups A, B, C, D
Elektromanyetik uyum
EMC Direktifi 2014/30/EU ile uyumlu
Montaj tipi
DIN rayı: 35 mm
Montaj pozisyonu
EN 60715'e uygun yatay DIN rayı NS 35 üzerine
