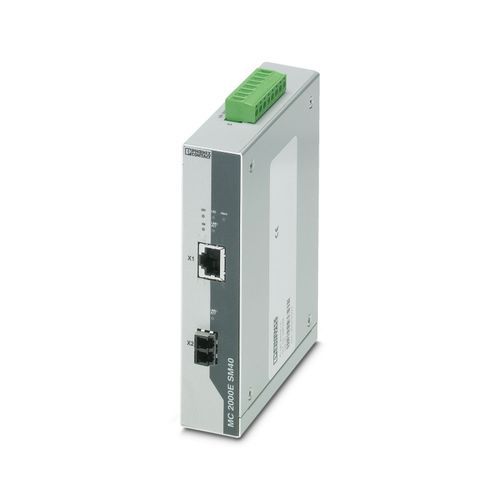

FL MC 2000E SM40 LC - FO dönüştürücüler 2891156
LC duplex fiber optik bağlantılı (1300 nm) FO çevirici, 10/100Base-TX single-mode fiberglas dönüşümü için. Auto MDI (X) fonksiyonu. Kapsamlı link diyagnostikleri. DIN rayına monte edilir, 12 ... 57 V DC besleme. IEC 61850-3 ve IEEE 1613 standartlarını karşılar.

Ürün verileri
61 parametreTeknik Özellikler
- Uygulamaya yönelik not
- Yalnızca endüstriyel kullanım için
- Ürün tipi
- Medya dönüştürücü
- MTTF
- 79,3 Yıl (MIL-HDBK-217F standart, sıcaklık 25°C, çalışma döngüsü %100)
- Sinyal gecikmesi
- 700 ns (Pass-through mode, 100 Mbps, statik)
- Elektriksel izolasyon
- VCC // FE // Ethernet
- Test gerilimi data arayüzü/besleme
- 1500 V AC (500 V AC, 1 dakika)
- Besleme gerilim aralığı
- 12 V DC ... 57 V DC
- Nominal besleme gerilimi
- 24 V DC48 V DC
- Tipik akım tüketimi
- 110 mA (24 V DC)
- Çıkış ismi
- Röle çıkışı
- Çıkış tanımı
- Alarm çıkışı
- Çıkış sayısı
- 1
- Kontak tipi
- N/C kontak
- Maksimum anahtarlama gerilimi
- 24 V DC
- Maks. anahtarlama akımı
- 100 mA
- Bağlantı yöntemi
- Geçmeli vidalı klemens (COMBICON), yedekleme mümkün
- İletken kesiti, çok telli [AWG]
- 24 ... 12
- Kablo kesiti AWG
- 24 ... 12
- Sıkma torku
- 5 Nm ... 7 Nm
- Sinyal
- Ethernet
- İletim kapasitesi, minimum
- -5 dBm
- İletim kapasitesi, maksimum
- 0 dBm
- 3 dB sistem rezervi dahil iletim uzunluğu
- 40 km (F-G 9/125 0,36 dB/km ile cam fiber)36 km (F-G 9/125 0,4 dB/km ile cam fiber)29 km (F-G 9/125 0.5 dB/km ile cam fiber)
- Bağlantı yöntemi
- LC duplex
- Dalga boyu
- 1310 nm
- Minimum alıcı hassasiyeti
- -35 dBm
- Maksimum alıcı hassasiyeti
- -3 dBm
- İletim ortamı
- Tek fonksiyonlu fiberglas
- Veri hızı
- 100 Mbps
- Seri iletim hızı
- 100 Mbps
- Bağlantı yöntemi
- RJ45 dişi konnektör, ekranlı
- Kanal sayısı
- 1
- İletim uzunluğu
- 100 m (bükümlü çift, ekranli )
- İletim ortamı
- Bakır
- Sinyal LED'leri
- LNK/ACT, 100
- Link durumu
- Link hatası geçişi
- MDI-/MDI-X switchover
- Otomatik-MDI(X)
- Data akış kontrolü/protokolleri
- IEC 61850-3, IEEE 1613
- Genişlik
- 30 mm
- Yükseklik
- 130 mm
- Derinlik
- 100 mm
- Muhafaza malzemesi
- Alüminyum
- Fiber tipleri
- 50/125 µm62.5/125 µmCam fiber
- EN 60068-2-6/IEC 60068-2-6'ya uygun titreşime karşı dayanıklı
- : 5g, 150 Hz, Kriter 3
- Şok EN 60068-2-27/IEC 60068-2-27 uyumludur
- : 30g, 11 ms yarım sinüs şok palsı
- Koruma sınıfı
- IP20
- Ortam sıcaklığı (çalışma)
- -40 °C ... 75 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 85 °C
- Rakım
- 4850 m
- İzin verilen nem (çalışma)
- 5 % ... 95 % (yoğunlaşma yok)
- İzin verilen nem (stok/nakliye)
- 5 % ... 95 % (yoğunlaşma yok)
- Şok
- 300 m/s², 11 ms (IEC 60068-2)
- Hava basıncı (çalışma)
- 66 kPa ... 108 kPa
- Hava basıncı (stok/nakliye)
- 66 kPa ... 108 kPa
- Uygunluk
- CE uyumu
- UL, USA / Kanada
- Class I, Div. 2, Groups A, B, C, D
- Elektromanyetik uyum
- EMC Direktifi 2014/30/EU ile uyumlu
- Parazite dayanıklılık
- IEC 61850-3, IEEE 1613, EN 61000-6-2: 2005
- Yayılan parazit
- EN 61000-6-4
- Montaj tipi
- DIN rayı montajı
- Montaj pozisyonu
- EN 60715'e uygun yatay DIN rayı NS 35 üzerine
