Phoenix Contact/Medya dönüştürücüler

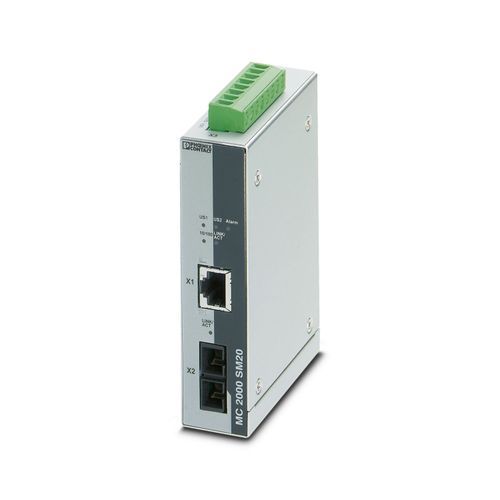

FL MC 2000T SM20 SC - FO dönüştürücüler 2891317
SC duplex fiber optik bağlantılı (1300 nm) FO çevirici, 100Base-TX - single-mode cam fiber dönüşümü için, maksimum 20 km FO segment uzunluğu. Auto MDI (X) fonksiyonu ve kapsamlı link diyagnostikleri. DIN rayına monte edilir, geniş çalışma sıcaklık aralığı.

Ürün verileri
67 parametreTeknik Özellikler
- Uygulamaya yönelik not
- Yalnızca endüstriyel kullanım için
- Ürün tipi
- Medya dönüştürücü
- MTTF
- 77,82 Yıl (MIL-HDBK-217F standart, sıcaklık 25°C, çalışma döngüsü %100)
- Sinyal gecikmesi
- 865 ns (Pass-through modu)835 ns (Otomatik dönüştürücü modu, 100 Mbps, statik)
- Elektriksel izolasyon
- VCC // FE // Ethernet
- Nominal durum için maksimum güç kaybı
- 1,922 W
- Test gerilimi data arayüzü/besleme
- 1500 V AC (500 V AC, 1 dakika)
- Besleme gerilim aralığı
- 12 V DC ... 48 V DC
- Nominal besleme gerilimi
- 24 V DC
- Tipik akım tüketimi
- 110 mA (24 V DC)
- Çıkış ismi
- Röle çıkışı
- Çıkış tanımı
- Alarm çıkışı
- Çıkış sayısı
- 1
- Kontak tipi
- N/C kontak
- Maksimum anahtarlama gerilimi
- 24 V DC
- Maks. anahtarlama akımı
- 100 mA
- Bağlantı yöntemi
- Geçmeli vidalı klemens (COMBICON), yedekleme mümkün
- Sinyal
- Ethernet
- İletim kapasitesi, minimum
- -15 dBm
- İletim kapasitesi, maksimum
- -8 dBm
- 3 dB sistem rezervi dahil iletim uzunluğu
- 20 km (F-G 9/125 0,36 dB/km ile cam fiber)
- Bağlantı yöntemi
- SC duplex
- Dalga boyu
- 1310 nm
- Minimum alıcı hassasiyeti
- -34 dBm
- Maksimum alıcı hassasiyeti
- 0 dBm
- İletim ortamı
- Tek fonksiyonlu fiberglas
- Veri hızı
- 10/100 Mbps
- Seri iletim hızı
- 10/100 Mbps
- Bağlantı yöntemi
- RJ45 dişi konnektör, ekranlı
- Kanal sayısı
- 1
- İletim uzunluğu
- 100 m (bükümlü çift, ekranli )
- İletim ortamı
- Bakır
- Sinyal LED'leri
- LNK/ACT, 100
- Auto-negotiation modları
- Otomatik
- Link durumu
- Link hatası geçişi
- MDI-/MDI-X switchover
- Otomatik-MDI(X)
- Genişlik
- 28 mm
- Yükseklik
- 110 mm
- Derinlik
- 70 mm
- Muhafaza malzemesi
- Alüminyum
- EN 60068-2-6/IEC 60068-2-6'ya uygun titreşime karşı dayanıklı
- : 5g, 150 Hz, Kriter 3
- Şok EN 60068-2-27/IEC 60068-2-27 uyumludur
- : 30g, 11 ms yarım sinüs şok palsı
- Koruma sınıfı
- IP20
- Ortam sıcaklığı (çalışma)
- -40 °C ... 75 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 85 °C
- Rakım
- 4850 m
- İzin verilen nem (çalışma)
- 5 % ... 95 % (yoğunlaşma yok)
- İzin verilen nem (stok/nakliye)
- 5 % ... 95 % (yoğunlaşma yok)
- Şok
- 300 m/s², 11 ms (IEC 60068-2)
- Hava basıncı (çalışma)
- 66 kPa ... 108 kPa
- Hava basıncı (stok/nakliye)
- 66 kPa ... 108 kPa
- Uygunluk
- CE uyumu
- UL, USA / Kanada
- Class I, Div. 2, Groups A, B, C, D
- Elektromanyetik uyum
- EMC Direktifi 2014/30/EU ile uyumlu
- Standartlar/yönetmelikler
- EN 61000-4-2
- Açıklamalar
- Kriter B
- Standartlar/yönetmelikler
- EN 61000-4-3
- Açıklamalar
- Kriter A
- Standartlar/yönetmelikler
- EN 61000-4-4
- Açıklamalar
- Kriter A
- Standartlar/yönetmelikler
- EN 61000-4-5
- Açıklamalar
- Kriter B
- Standartlar/yönetmelikler
- EN 61000-4-6
- Açıklamalar
- Kriter A
- Standartlar/yönetmelikler
- EN 55032
- Montaj tipi
- DIN rayı montajı
- Montaj pozisyonu
- EN 60715'e uygun yatay DIN rayı NS 35 üzerine
