SAC-4P-920-SH/... - Bus sistem kablosu 1408543 | SECA Mühendislik

Ürünler
/
Phoenix Contact
/
Metre ile kablolar
/
SAC-4P-920-SH/... - Bus sistem kablosu 1408543

Phoenix Contact/Metre ile kablolar

SAC-4P-920-SH/... - Bus sistem kablosu 1408543

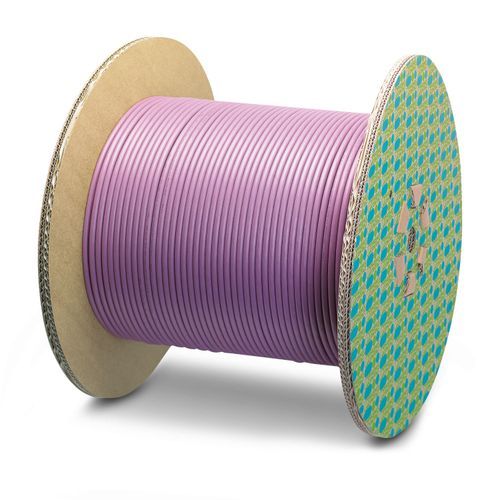

Metre cinsinden, Bus sistem kablosu, CANopen®, DeviceNet™, ekranlı, PUR halojen içermez, kırmızı lila RAL 4001, 4-tel (2xAWG24/19+2xAWG22/19), renk tek tel: kırmızı-siyah, mavi-beyaz, kablo uzunluğu: Boş giriş (110,0 ... 500 m), Bir kablo tamburu üzerinde, en fazla iki parça halinde sağlanır (ayrıntılar için bkz. teknik veriler)

SAC-4P-920-SH/... - Bus sistem kablosu 1408543

Ürün verileri

Teknik Özellikler

47 parametre

Sipariş bilgisi:: Sipariş edilen kablo uzunluğu bir kablo tamburu üzerinde, en fazla iki parça halinde (her biri > 100 m) sağlanır. İlgili teslimatlar uygun şekilde markalanır.
Ürün tipi: Metre cinsinden data kablosu
Sensör tipi: DeviceNet™
Kutup sayısı: 4
İletim ortamı: Bakır
Sinyal tipi/kategorisi: DeviceNet™CANopen®
Kablo uzunluğu

Boş giriş (110,0 ... 500 m)

Boyutlu çizim

Kablo ağırlığı

90 kg/km

UL AWM Tipi

21198 (80°C/300 V)

Kutup sayısı

4

Ekranlı

evet

Kablo tipi

CANopen®/DeviceNet™, PUR, mor [920]

İletken yapısı

2xAWG24/19+2xAWG22/19

İletken yapısı, sinyal hattı

19x 0,13 mm

AWG sinyal hattı

24

İletken yapısı, besleme gerilimi

19x 0,15 mm

AWG enerji besleme

22

Kablo kesiti

2x 0,25 mm² (Data kablosu)2x 0,34 mm² (Güç kaynağı)1x 0,34 mm² (Boru tel)

İzolasyon dahil kablo çapı

1,95 mm ±0,05 mm (Data kablosu)1,4 mm ±0,05 mm (Güç kaynağı)

Dış kablo çapı

6,70 mm ±0,3 mm

Dış kılıf, malzeme

PUR

Dış kılıf, renk

kırmızı lila RAL 4001

İletken malzeme

Kalay kaplı Cu litz telleri

Kablo izolasyon malzemesi

Köpüklü PE (Data kablosu)PE (Güç kaynağı)

Tek tel, renk

kırmızı-siyah, mavi-beyaz

Bükümlü çift

çifte kadar 2 damar

Çift ekranlama tipi

Plastik kaplamalı alüminyum folyo, alüminyum tarafı dışarıda

Genel bükülme

Boru kablonun çevresinde damar merkezinde 2 çift

Optik ekran kapama

80 %

İzolasyon direnci

≥ 5 GΩ*km (Data kablosu)≥ 5 GΩ*km (Güç kaynağı)

Döngü direnci

≤ 181,80 Ω/km (Data kablosu)≤ 114,80 Ω/km (Güç kaynağı)

Dalga empedansı

120 Ω ±10 % (1 MHz)

Kablo kapasitesi

nom. 40 nF/km (Data kablosu)

Nominal gerilim, kablo

≤ 300 V (Doruk değer, yüksek güç uygulamaları için değil)

Test gerilimi İletken/İletken

2000 V (50 Hz, 1 dk)

Test gerilimi İletken/Ekran

2000,00 V (50 Hz, 1 dk)

Minimum eğilme yarıçapı, sabit kurulum

5 x D

Minimum eğilme yarıçapı, esnek kurulum

10 x D

En küçük eğilme yarıçapı, sabit montaj

34 mm

En küçük eğilme yarıçapı, hareketli montaj

67 mm

Dinamik yük kapasitesi (eğme)

Maks. eğilme yarıçapları: 5000000, Eğilme yarıçapı: 70 mm, Eğilme yarıçapı: 10 x D, Travers yolu: 4,5 m, Travers oranı: 3 m/s, Hızlanma: 3 m/s², Ortam sıcaklığı: -20 °C ... 60 °C

Ekran zayıflaması

≤ 22,9 dB/km (1 MHz)≤ 16,4 dB/km (500 kHz'de)≤ 9,5 dB/km (125 kHz'de)

Halojensiz

DIN VDE 0472 kısım 815'e uygunIEC 60754-1'e uygun

Ateşe dayanıklılık

IEC 60332-1-2ISO 6722-1 5.22 (UN ECE-R 118.01) uyumlu

Diğer direnç

Az yapışkan

Ortam sıcaklığı (çalışma)

-40 °C ... 80 °C (kablo, sabit montaj)-30 °C ... 70 °C (Kablo, sabit montaj)-20 °C ... 60 °C (montaj için)-20 °C ... 60 °C (kablo, çekme zinciri uygulamaları)
