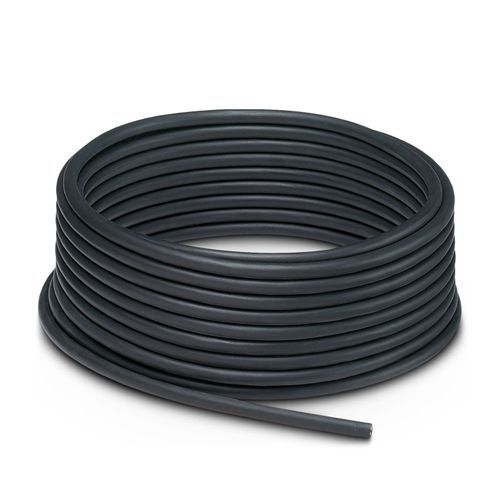

SACB-10X0,34/2X0,75-50 PUR - Ana kablo demeti 1517602

Sensör/aktüatör kutuları için ana kablo, PE kablosuz, ekransız, PUR/PVC malzeme, 12 pinli, 10 x 0.34 mm2 ve 2 x 0.75 mm2, uzunluk: 50 m
SACB-10X0,34/2X0,75-50 PUR - Ana kablo demeti 1517602
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ürün tipi
Kablo (metre cinsinden)
Uygulama
Dağıtıcı kutuları
Kutup sayısı
12
LED
yok
Nominal gerilim UN
300 V AC300 V DC
Kablo uzunluğu
50 m
Boyutlu çizim
Kablo ağırlığı
111,1 kg/km
UL AWM Tipi
20549
Kutup sayısı
12
Ekranlı
hayır
Kablo tipi
PUR/PVC siyah [PUR]
İletken yapısı, sinyal hattı
19x 0,15 mm
AWG sinyal hattı
22
İletken yapısı, besleme gerilimi
42x 0,15 mm
AWG enerji besleme
18
Kablo kesiti
10x 0,34 mm² (Sinyal hattı)2x 0,75 mm² (Güç kablosu)
İzolasyon dahil kablo çapı
1,3 mm ±0,1 mm (Sinyal hattı)1,8 mm ±0,1 mm (Güç kablosu)
Dış kablo çapı
8,60 mm ±0,2 mm
Dış kılıf, malzeme
PUR
Dış kılıf, renk
siyah RAL 9005
İletken malzeme
Çıplak Cu litz telleri
Kablo izolasyon malzemesi
PVC
Tek tel, renk
kahverengi, mavi, beyaz, yeşil, sarı, gri, pembe, kırmızı, siyah, mor, beyaz/pembe, pembe/kahverengi
İç kılıf kalınlığı
≥ 0,15 mm
Kalınlık, dış kılıf
≥ 0,38 mm
Genel bükülme
Katmanlı kıvrılmış kablolar
Nominal gerilim, kablo
300 V
Test gerilimi
2000 V
Minimum eğilme yarıçapı, sabit kurulum
7,5 x D
Minimum eğilme yarıçapı, esnek kurulum
10 x D
En küçük eğilme yarıçapı, sabit montaj
65 mm
En küçük eğilme yarıçapı, hareketli montaj
86 mm
Dinamik yük kapasitesi (eğme)
Maks. eğilme yarıçapları: 1500000, Eğilme yarıçapı: 86 mm, Travers yolu: 2 m, Travers oranı: 2 m/s
Ateşe dayanıklılık
DIN EN 50265
Yağa dayanıklılık
VDE 0472 Kısım 803'e uygun
Diğer direnç
Asid, alkalin çözeltileri ve solventlere yüksek dayanım
Önemli özellikler
silikon içermez
Ortam sıcaklığı (çalışma)
-40 °C ... 90 °C (kablo, sabit montaj)-5 °C ... 80 °C (Kablo, sabit montaj)80 °C (UL'ye uygun)
