Festo/EGC-80-200-BS-10P-KF-0H-ML-GK

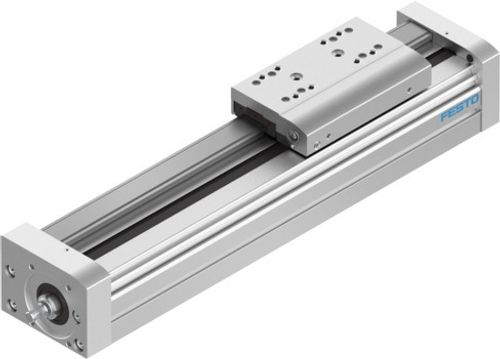

Vidalı eksen EGC-80-200-BS-10P-KF-0H-ML-GK 3013533

Ürün verileri
51 parametreTeknik Özellikler
- Çalışma stroku
- 200 mm
- Boyut
- 80
- Strok rezervi
- 0 mm
- Mil çapı
- 15 mm
- Mil adımı
- 10 mm/dev
- Montaj konumu
- herhangi bir
- Kılavuz
- Bilyalı rulman yatağı
- Tasarım
- Elektromekanik lineer eksen vidalı mil ile
- Motor türü
- Step motor Servo motor
- Mil tipi
- Vidalı mil
- Sembol
- 00991211
- Maks. ivmelenme
- 15 m/sn²
- Maks. hız
- 0.5 m/sn
- Tekrarlama hassasiyeti
- ±0,02 mm
- Devreye girme süresi
- 100%
- LABS uygunluğu
- VDMA24364-B2-L
- Koruma türü
- IP40
- Ortam sıcaklığı
- -10 °C ... 60 °C
- 2. derece alan momentleri Iy
- 981000 mm⁴
- 2. derece alan momentleri Iz
- 1320000 mm⁴
- Maks. kuvvet Fy
- 3050 N
- Maks. kuvvet Fz
- 3050 N
- Tüm eksendeki maks. kuvvet Fy
- 3050 N
- Tüm eksendeki maks. kuvvet Fz
- 3050 N
- 100 km'lik teorik kullanım ömründe Fy (sadece kılavuzlamaya bakıldığında)
- 11236 N
- 100 km'lik teorik kullanım ömründe Fzz (sadece kılavuzlamaya bakıldığında)
- 11236 N
- Maks. moment Mx
- 36 Nm
- Maks. moment My
- 97 Nm
- Maks. moment Mz
- 97 Nm
- Tüm eksendeki maks. moment Mx
- 36 Nm
- Tüm eksendeki maks. moment My
- 97 Nm
- Tüm eksendeki maks. moment Mz
- 97 Nm
- 100 km'lik teorik kullanım ömründe Mx (sadece kılavuzlamaya bakıldığında)
- 133 Nm
- 100 km'lik teorik kullanım ömründe My (sadece kılavuzlamaya bakıldığında)
- 357 Nm
- 100 km'lik teorik kullanım ömründe Mz (sadece kılavuzlamaya bakıldığında)
- 357 Nm
- Tahrik milindeki maks. radyal kuvvet
- 250 N
- Maks. besleme kuvveti Fx
- 650 N
- Torsiyon atalet momenti It
- 255000 mm⁴
- Metre strok başına kütle atalet momenti JH
- 0.346 kgcm²
- Besleme sabiti
- 10 mm/dev
- Referans hizmet ömrü
- 5000 km
- Kapak malzemesi
- Dövme alüminyum alaşım eloksallı
- Moment dengeleme bağlantısı malzemesi
- Dövme alüminyum alaşım eloksallı
- Profil malzemesi
- Dövme alüminyum alaşım eloksallı
- Malzeme hakkında not
- RoHS uyumlu
- Tahrik kapağı malzemesi
- Dövme alüminyum alaşım eloksallı
- Kızak kılavuzu malzemesi
- Çelik
- Kılavuz rayı malzemesi
- Çelik
- Kızak malzemesi
- Dövme alüminyum alaşım eloksallı
- Mil somunu malzemesi
- Çelik
- Mil malzemesi
- Çelik
Aksesuarlar

Servo motor 4808568
EMMT-AS-60-

Step motor 8156174
EMMT-ST-57-M-RS

Bağlantı kablosu 8078231
NEBA-M8W3-U-5-N-LE3

Bağlantı kablosu 8078223
NEBA-M8G3-U-2.5-N-LE3

Bağlantı kablosu 8078224
NEBA-M8G3-U-5-N-LE3

Bağlantı kablosu 8078230
NEBA-M8W3-U-2.5-N-LE3

Bağlantı kablosu 8078286
NEBA-M8G3-U-2.5-N-M8G3

Bağlantı kablosu 8078287
NEBA-M8G3-U-5-N-M8G3

Yaklaşım sensörü|Silindir Sensörü 551391
SIES-8M-PO-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551392
SIES-8M-PO-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 551401
SIES-8M-NO-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551402
SIES-8M-NO-24V-K-0,3-M8D

Sinyal verme parçası 558048
SF-EGC-1-80
