Festo/EGSC-BS-KF-32-75-8P

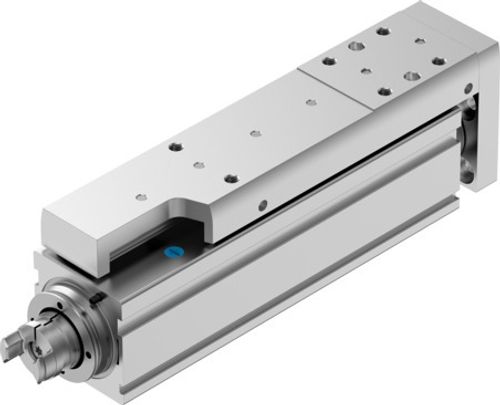

Mini kızak ünitesi EGSC-BS-KF-32-75-8P 8048308

Ürün verileri
72 parametreTeknik Özellikler
- Çalışma stroku
- 75 mm
- Boyut
- 32
- Strok rezervi
- 0 mm
- Ters çevirme boşluğu
- 150 µm
- Mil çapı
- 8 mm
- Mil adımı
- 8 mm/dev
- Montaj konumu
- herhangi bir
- Kılavuz
- Bilyalı rulman yatağı
- Tasarım
- Elektrikli mini kızak ünitesi küresel vidalı milli silindir ile
- Motor türü
- Step motor Servo motor
- Referanslama
- Pozitif sabit durdurma bloku Negatif sabit durdurma bloku Referans şalteri
- Mil tipi
- Bilyalı vida mil tahriği
- Sembol
- 00992069
- Konum algılama
- yaklaşım sensörü için
- Maks. ivmelenme
- 15 m/sn²
- Maks. devir
- 3750 1/dak
- Maks. hız
- 0.5 m/sn
- Tekrarlama hassasiyeti
- ±0,015 mm
- Devreye girme süresi
- 100%
- Korozyon direnci sınıfı KBK
- 0 - korozyona maruziyet yok
- LABS uygunluğu
- VDMA24364 Zone III
- Lityum-iyon bataryaların üretimi için uygunluk
- Kütle oranı olarak %1'den fazla bakır, çinko veya nikel içeren metaller kullanılmaz.İstisnalar, çeliklerdeki nikel, kimyasal olarak nikel kaplı yüzeyler, baskılı devre kartları, kablolar, elektrik konnektörleri ve bobinlerdir.
- Temiz oda sınıfı
- ISO 14644-1 uyarınca Sınıf 9
- Ses basınç seviyesi
- 40 dB(A)
- Koruma türü
- IP40
- Ortam sıcaklığı
- 0 °C ... 50 °C
- Son konumlarda darbe enerjisi
- 1.0E-5 j
- Son konumlarda darbe enerjisi ile ilgili bilgi
- 0,01 m/s maksimum referans hareket hızında
- Dinamik taşıma katsayısı sabit yatak
- 3795 N
- Dinamik taşıma katsayısı doğrusal kılavuz
- 2135 N
- Bilyalı vida mil tahriki dinamik taşıma katsayısı
- 2000 N
- Maksimum hareket hızında boşta çalışma torku
- 0.042 Nm
- Minimum hareket hızında boşta çalışma torku
- 0.025 Nm
- Maks. kuvvet Fy
- 991 N
- Maks. kuvvet Fz
- 991 N
- 100 km'lik teorik kullanım ömründe Fy (sadece kılavuzlamaya bakıldığında)
- 2135 N
- 100 km'lik teorik kullanım ömründe Fzz (sadece kılavuzlamaya bakıldığında)
- 2135 N
- Maks. moment Mx
- 3.4 Nm
- Maks. moment My
- 3.2 Nm
- Maks. moment Mz
- 3.2 Nm
- 100 km'lik teorik kullanım ömründe Mx (sadece kılavuzlamaya bakıldığında)
- 10 Nm
- 100 km'lik teorik kullanım ömründe My (sadece kılavuzlamaya bakıldığında)
- 7 Nm
- 100 km'lik teorik kullanım ömründe Mz (sadece kılavuzlamaya bakıldığında)
- 7 Nm
- Tahrik milindeki maks. radyal kuvvet
- 75 N
- Maks. besleme kuvveti Fx
- 60 N
- Taşıma kapasitesi kılavuz değer, yatay
- 6 kg
- Faydalı yük kılavuz değer, dikey
- 6 kg
- Bilyalı vida mil tahriki statik taşıma katsayısı
- 3700 N
- Doğrusal kılavuz statik taşıma katsayısı
- 3880 N
- Metre strok başına kütle atalet momenti JH
- 0.04477 kgcm²
- Kg yük başına kütle atalet momenti JL
- 0.01621 kgcm²
- Kütle atalet momenti JO
- 0.00668 kgcm²
- Besleme sabiti
- 8 mm/dev
- Statik taşıma katsayısı sabit yatak
- 1792 N
- Referans hizmet ömrü
- 5000 km
- Bakım aralığı
- Ömür boyu yağlama
- 0 mm strokta hareketli kütle
- 149 g
- 10 mm strok başına hareketli kütle ek yük
- 12 g
- Ürün ağırlığı
- 557 g
- 0 mm strokta temel ağırlık
- 331 g
- 10 mm strok başına ek ağırlık
- 30 g
- Montaj türü
- dişi diş ile merkezleme manşonlu aksesuarlarla silindir pim ile
- Aktüatör arayüz kodu
- V25
- Malzeme hakkında not
- RoHS uyumlu
- Kızak kılavuzu malzemesi
- Rulmanlı çelik
- Kılavuz rayı malzemesi
- Rulmanlı çelik
- Gövde malzemesi
- Dövme alüminyum alaşım, anodize
- Boyunduruk plakası malzemesi
- Dövme alüminyum alaşım
- Piston mili malzemesi
- yüksek alaşımlı paslanmaz çelik
- Kızak malzemesi
- Dövme alüminyum alaşım, anodize
- Mil somunu malzemesi
- Rulmanlı çelik
- Mil malzemesi
- Rulman çeliği
