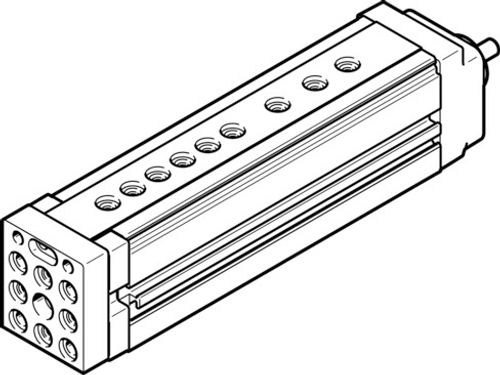

Mini kızak ünitesi EGSL-BS-35-50-8P 562160

Teknik Özellikler
- Çalışma stroku
- 50 mm
- Boyut
- 35
- z yönünde hareket paralelliği
- 0.02 mm
- Paralellik
- 0.05 mm
- Ters çevirme boşluğu
- ≤50 µm
- Mil çapı
- 8 mm
- Mil adımı
- 8 mm/dev
- Montaj konumu
- herhangi bir
- Kılavuz
- Bilyeli kafes kılavuzu
- Tasarım
- Elektrikli mini kızak ünitesi Kılavuz küresel vidalı milli silindir ile
- Motor türü
- Step motor Servo motor
- Mil tipi
- Bilyalı vida mil tahriği
- Sembol
- 00992069
- Konum algılama
- yaklaşım sensörü için
- Maks. ivmelenme
- 25 m/sn²
- Maks. hız
- 0.5 m/sn
- Tekrarlama hassasiyeti
- ±0,015 mm
- Devreye girme süresi
- 100%
- Korozyon direnci sınıfı KBK
- 0 - korozyona maruziyet yok
- LABS uygunluğu
- VDMA24364 Zone III
- Ses basınç seviyesi
- 60 dB(A)
- Koruma türü
- IP40
- Ortam sıcaklığı
- 0 °C ... 60 °C
- Sürekli ilerleme kuvveti
- 50 N
- Maks. tahrik torku
- 0.127 Nm
- Maks. kuvvet Fy
- 512 N
- Maks. kuvvet Fz
- 512 N
- Maks. moment Mx
- 6.2 Nm
- Maks. moment My
- 6 Nm
- Maks. moment Mz
- 6 Nm
- Tahrik milindeki maks. radyal kuvvet
- 20 N
- Maks. besleme kuvveti Fx
- 75 N
- Boşta çalışma tahrik torku
- 0.015 Nm
- Taşıma kapasitesi kılavuz değer, yatay
- 2 kg
- Faydalı yük kılavuz değer, dikey
- 2 kg
- Kg yük başına kütle atalet momenti JL
- 0.0162 kgcm²
- Kütle atalet momenti JO
- 0.0426 kgcm²
- Besleme sabiti
- 8 mm/dev
- Bakım aralığı
- Ömür boyu yağlama
- Hareketli kütle
- 270 g
- Ürün ağırlığı
- 570 g
- Montaj türü
- dişi diş ile merkezleme manşonlu aksesuarlarla
- Malzeme hakkında not
- RoHS uyumlu
- Kapak malzemesi
- Alüminyum döküm boyalı
- Kılavuz rayı malzemesi
- Rulmanlı çelik
- Gövde malzemesi
- Dövme alüminyum alaşım eloksallı
- Boyunduruk plakası malzemesi
- Dövme alüminyum alaşım eloksallı
- Mil somunu malzemesi
- Rulmanlı çelik
- Mil malzemesi
- Rulman çeliği
Aksesuarlar

Servo motor 2082447
EMME-AS-40-M-LV-AMB

Step motor 1370472
EMMS-ST-42-S-SB-G2

Step motor 1430663
EMMS-ST-28-L-SE

Servo motor 2082446
EMME-AS-40-M-LV-ASB

Step motor 1370470
EMMS-ST-42-S-S-G2

Servo motor 2082445
EMME-AS-40-M-LV-AM

Step motor 1370471
EMMS-ST-42-S-SE-G2

Step motor 1451382
EMMS-ST-28-L-SEB

Step motor 1451384
EMMS-ST-28-L-S

Step motor 1370473
EMMS-ST-42-S-SEB-G2

Step motor 1451383
EMMS-ST-28-L-SB

Servo motor 2082444
EMME-AS-40-M-LV-AS

Adaptör Takımı 2719384
DHAA-D-E8-35-Q11-12

Eksenel kit 1081659
EAMM-A-D19-28A

Motor flanşı 1087613
EAMF-A-28D-28A

Eksenel Kit 8105867
EAMM-A-D19-40R

Paralel kit 8107034
EAMM-U-50-D19-40R-78

Adaptör Takımı 1088262
HMSV-70

Adaptör Takımı 1088295
HMSV-71

Eksenel Kit 1199152
EAMM-A-D19-40A

Kaplin yuvası 1087585
EAMK-A-D19-28D

Eksenel Kit 1087642
EAMM-A-D19-42A

Adaptör Takımı 1088327
HMSV-73

Paralel kit 8107032
EAMM-U-50-D19-38AA-78

Körleme 570830
EASC-G1-35-50-F

Körleme 570874
EASC-G1-35-500

Adaptör Takımı 1088338
HMSV-74

Adaptör Takımı 2729506
DHAA-D-E8-35-Q11-10

Motor flanşı 1087630
EAMF-A-28D-42A

Kaplin 543419
EAMC-16-20-5-6

Adaptör Takımı 2730033
DHAA-D-E8-35-Q11-8

Eksenel kit 1981953
EAMM-A-D19-40P

Körleme 570819
EASC-G1-35-50

Kaplin 562677
EAMC-16-20-5-8

Sinyal verme parçası 1235029
EAPM-G1-35-SLS

Eksenel Kit 8105863
EAMM-A-D19-38AA

Motor flanşı 1982014
EAMF-A-28D-40P

Motor flanşı 1199144
EAMF-A-28D-40A

Kaplin 562676
EAMC-16-20-5-5

Merkezleme Parçası 8146544
ZBH-7-B

Adaptör kiti 8150917
DHAA-G-E8-35-B24-28

Profil montajı 1170211
EAHF-G1-35-P

Yaklaşım sensörü|Silindir Sensörü 551405
SIES-8M-NO-24V-K-10-M8D

Yaklaşım sensörü|Silindir Sensörü 551389
SIES-8M-PS-24V-K-5,0-M8D

Yaklaşım sensörü|Silindir Sensörü 551404
SIES-8M-NO-24V-K-5,0-M8D

Yaklaşım sensörü|Silindir Sensörü 551388
SIES-8M-PS-24V-K-2,5-M8D

Yaklaşım sensörü|Silindir Sensörü 551400
SIES-8M-NS-24V-K-10-M8D

Yaklaşım sensörü|Silindir Sensörü 551395
SIES-8M-PO-24V-K-10-M8D

Yaklaşım sensörü|Silindir Sensörü 551399
SIES-8M-NS-24V-K-5,0-M8D

Yaklaşım sensörü|Silindir Sensörü 551403
SIES-8M-NO-24V-K-2,5-M8D

Yaklaşım sensörü|Silindir Sensörü 551394
SIES-8M-PO-24V-K-5,0-M8D

Yaklaşım sensörü|Silindir Sensörü 551398
SIES-8M-NS-24V-K-2,5-M8D

Yaklaşım sensörü|Silindir Sensörü 551393
SIES-8M-PO-24V-K-2,5-M8D

Yaklaşım sensörü|Silindir Sensörü 551390
SIES-8M-PS-24V-K-10-M8D

Yaklaşım sensörü|Silindir Sensörü 551401
SIES-8M-NO-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551391
SIES-8M-PO-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551402
SIES-8M-NO-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 551397
SIES-8M-NS-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 551386
SIES-8M-PS-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551387
SIES-8M-PS-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 551396
SIES-8M-NS-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551392
SIES-8M-PO-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 574337
SMT-8M-A-PS-24V-E-0,3-M12

Yaklaşım sensörü|Silindir Sensörü 574338
SMT-8M-A-NS-24V-E-2,5-OE

Yaklaşım sensörü|Silindir Sensörü 8138000
SMT-8M-A-NO-24V-E-2,5-OE

Yaklaşım sensörü|Silindir Sensörü 8165237
SMT-8M-A-ZS-24V-E-5,0-OE

Yaklaşım sensörü|Silindir Sensörü 574339
SMT-8M-A-NS-24V-E-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 8138001
SMT-8M-A-NO-24V-E-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 574335
SMT-8M-A-PS-24V-E-2,5-OE

Yaklaşım sensörü|Silindir Sensörü 574333
SMT-8M-A

Yaklaşım sensörü|Silindir Sensörü 574334
SMT-8M-A-PS-24V-E-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 574340
SMT-8M-A-PO-24V-E-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 574336
SMT-8M-A-PS-24V-E-5,0-OE
