Festo/EGSL-BS-45-100-10P

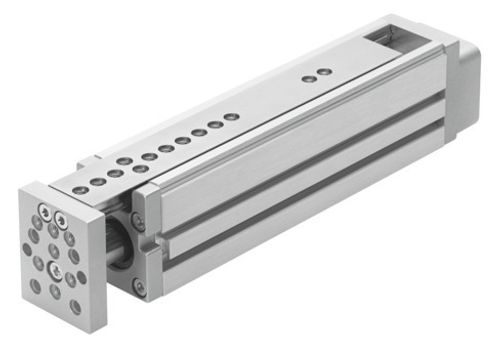

Mini Kızak Ünitesi EGSL-BS-45-100-10P 559335

Mini Kızak Ünitesi EGSL-BS-45-100-10P 559335
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Çalışma stroku
100 mm
Boyut
45
z yönünde hareket paralelliği
0.04 mm
Paralellik
0.05 mm
Ters çevirme boşluğu
≤50 µm
Mil çapı
10 mm
Mil adımı
10 mm/dev
Montaj konumu
herhangi bir
Kılavuz
Bilyeli kafes kılavuzu
Tasarım
Elektrikli mini kızak ünitesi Kılavuz küresel vidalı milli silindir ile
Motor türü
Step motor Servo motor
Mil tipi
Bilyalı vida mil tahriği
Sembol
00992069
Konum algılama
yaklaşım sensörü için
Maks. ivmelenme
25 m/sn²
Maks. hız
1 m/sn
Tekrarlama hassasiyeti
±0,015 mm
Devreye girme süresi
100%
Korozyon direnci sınıfı KBK
0 - korozyona maruziyet yok
LABS uygunluğu
VDMA24364 Zone III
Ses basınç seviyesi
60 dB(A)
Koruma türü
IP40
Ortam sıcaklığı
0 °C ... 60 °C
Sürekli ilerleme kuvveti
100 N
Maks. tahrik torku
0.415 Nm
Maks. kuvvet Fy
631 N
Maks. kuvvet Fz
631 N
Maks. moment Mx
18.6 Nm
Maks. moment My
16.3 Nm
Maks. moment Mz
16.3 Nm
Tahrik milindeki maks. radyal kuvvet
120 N
Maks. besleme kuvveti Fx
150 N
Boşta çalışma tahrik torku
0.08 Nm
Taşıma kapasitesi kılavuz değer, yatay
6 kg
Faydalı yük kılavuz değer, dikey
6 kg
Kg yük başına kütle atalet momenti JL
0.0253 kgcm²
Kütle atalet momenti JO
0.0614 kgcm²
Besleme sabiti
10 mm/dev
Bakım aralığı
Ömür boyu yağlama
Hareketli kütle
670 g
Ürün ağırlığı
1570 g
Montaj türü
dişi diş ile merkezleme manşonlu aksesuarlarla
Malzeme hakkında not
RoHS uyumlu
Kapak malzemesi
Alüminyum döküm boyalı
Kılavuz rayı malzemesi
Rulmanlı çelik
Gövde malzemesi
Dövme alüminyum alaşım eloksallı
Boyunduruk plakası malzemesi
Dövme alüminyum alaşım eloksallı
Mil somunu malzemesi
Rulmanlı çelik
Mil malzemesi
Rulman çeliği

Aksesuarlar

Step motor 1370475
Step motor 1370475

EMMS-ST-57-S-SE-G2

Servo motor 2082447
Servo motor 2082447

EMME-AS-40-M-LV-AMB

Servo motor 5242205
Servo motor 5242205

EMMT-AS-60-M-LS-RM

Servo motor 5242210
Servo motor 5242210

EMMT-AS-60-M-HS-RSB

Servo motor 4267577
Servo motor 4267577

EMME-AS-60-M-LS-AMXB

Servo motor 4808568
Servo motor 4808568

EMMT-AS-60-

Step motor 1370473
Step motor 1370473

EMMS-ST-42-S-SEB-G2

Servo motor 5242200
Servo motor 5242200

EMMT-AS-60-S-HS-RS

Step motor 1370476
Step motor 1370476

EMMS-ST-57-S-SB-G2

Servo motor 5242209
Servo motor 5242209

EMMT-AS-60-M-HS-RM

Servo motor 5242214
Servo motor 5242214

EMMT-AS-60-L-LS-RSB

Servo motor 5242213
Servo motor 5242213

EMMT-AS-60-L-LS-RM

Servo motor 5242219
Servo motor 5242219

EMMT-AS-60-L-HS-RMB

Servo motor 5242215
Servo motor 5242215

EMMT-AS-60-L-LS-RMB

Step motor 1370470
Step motor 1370470

EMMS-ST-42-S-S-G2

Step motor 1370479
Step motor 1370479

EMMS-ST-57-M-SE-G2

Servo motor 4267576
Servo motor 4267576

EMME-AS-60-M-LS-AMX

Step motor 1370481
Step motor 1370481

EMMS-ST-57-M-SEB-G2

Step motor 1370471
Step motor 1370471

EMMS-ST-42-S-SE-G2

Step motor 1370478
Step motor 1370478

EMMS-ST-57-M-S-G2

Servo motor 5242196
Servo motor 5242196

EMMT-AS-60-S-LS-RS

Servo motor 4267579
Servo motor 4267579

EMME-AS-60-MK-LS-AMXB

Servo motor 2082444
Servo motor 2082444

EMME-AS-40-M-LV-AS

Servo motor 5242212
Servo motor 5242212

EMMT-AS-60-L-LS-RS

Servo motor 5242198
Servo motor 5242198

EMMT-AS-60-S-LS-RSB

Step motor 1370472
Step motor 1370472

EMMS-ST-42-S-SB-G2

Servo motor 5242204
Servo motor 5242204

EMMT-AS-60-M-LS-RS

Servo motor 4267578
Servo motor 4267578

EMME-AS-60-MK-LS-AMX

Servo motor 2082446
Servo motor 2082446

EMME-AS-40-M-LV-ASB

Servo motor 5242206
Servo motor 5242206

EMMT-AS-60-M-LS-RSB

Servo motor 2082445
Servo motor 2082445

EMME-AS-40-M-LV-AM

Servo motor 5242216
Servo motor 5242216

EMMT-AS-60-L-HS-RS

Servo motor 5242217
Servo motor 5242217

EMMT-AS-60-L-HS-RM

Step motor 1370477
Step motor 1370477

EMMS-ST-57-S-SEB-G2

Servo motor 2089733
Servo motor 2089733

EMME-AS-60-M-LS-AMB

Servo motor 5242201
Servo motor 5242201

EMMT-AS-60-S-HS-RM

Servo motor 5242208
Servo motor 5242208

EMMT-AS-60-M-HS-RS

Servo motor 5242218
Servo motor 5242218

EMMT-AS-60-L-HS-RSB

Servo motor 5242202
Servo motor 5242202

EMMT-AS-60-S-HS-RSB

Servo motor 2089730
Servo motor 2089730

EMME-AS-60-M-LS-AS

Servo motor 5242197
Servo motor 5242197

EMMT-AS-60-S-LS-RM

Servo motor 5242211
Servo motor 5242211

EMMT-AS-60-M-HS-RMB

Servo motor 2089732
Servo motor 2089732

EMME-AS-60-M-LS-ASB

Step motor 1370480
Step motor 1370480

EMMS-ST-57-M-SB-G2

Servo motor 5242203
Servo motor 5242203

EMMT-AS-60-S-HS-RMB

Servo motor 5242207
Servo motor 5242207

EMMT-AS-60-M-LS-RMB

Servo motor 5242199
Servo motor 5242199

EMMT-AS-60-S-LS-RMB

Step motor 1370474
Step motor 1370474

EMMS-ST-57-S-S-G2

Servo motor 2089731
Servo motor 2089731

EMME-AS-60-M-LS-AM

Konnektör manşonu 548803
Konnektör manşonu 548803

ZBV-M5-7

Motor flanşı 1976704
Motor flanşı 1976704

EAMF-A-28B-40P

Paralel Kit 8125069
Paralel Kit 8125069

EAMM-U-60-D32-60P-91

Adaptör Takımı 1278364
Adaptör Takımı 1278364

DHAA-G-G6-12-B11-20

Paralel kit 1577346
Paralel kit 1577346

EAMM-U-60-D32-40G-91-S1

Paralel kit 8123499
Paralel kit 8123499

EAMM-U-70-D32-70AA-96

Motor flanşı 552163
Motor flanşı 552163

EAMF-A-28B-40A

Eksenel Kit 560281
Eksenel Kit 560281

EAMM-A-D32-35A-40A

Eksenel Kit 8105889
Eksenel Kit 8105889

EAMM-A-D32-60RA

Sinyal verme parçası 1235033
Sinyal verme parçası 1235033

EAPM-G1-45-SLS

Motor flanşı 1956846
Motor flanşı 1956846

EAMF-A-44C-60P

Adaptör Takımı 1088311
Adaptör Takımı 1088311

HMSV-72

Eksenel Kit 543148
Eksenel Kit 543148

EAMM-A-D32-42A

Paralel Kit 2781450
Paralel Kit 2781450

EAMM-U-70-D32-60H-96-S1

Kaplin 543419
Kaplin 543419

EAMC-16-20-5-6

Redüktör 8141765
Redüktör 8141765

EMGA-60-P-G12-SST-57

Eksenel kit 2234020
Eksenel kit 2234020

EAMM-A-D32-60P-S1

Paralel Kit 1210126
Paralel Kit 1210126

EAMM-U-60-D32-55A-91

Redüktör 549430
Redüktör 549430

EMGA-60-P-G3-SST-57

Kaplin 551003
Kaplin 551003

EAMC-30-32-6-9

Paralel Kit 2778302
Paralel Kit 2778302

EAMM-U-70-D32-60G-96-S1

Paralel Kit 2619688
Paralel Kit 2619688

EAMM-U-70-D32-60P-96-S1

Kaplin 1233256
Kaplin 1233256

EAMC-30-32-6-14

Paralel kit 1210419
Paralel kit 1210419

EAMM-U-60-D32-57A-91

Adaptör Takımı 2715152
Adaptör Takımı 2715152

DHAA-D-E8-45/55-Q11-12

Eksenel kit 1322180
Eksenel kit 1322180

EAMM-A-D32-55A-S1

Eksenel kit 1322181
Eksenel kit 1322181

EAMM-A-D32-57A-S1

Eksenel Kit 1956054
Eksenel Kit 1956054

EAMM-A-D32-60P

Adaptör Takımı 564952
Adaptör Takımı 564952

DHAA-G-G6-16-B8-25

Paralel kit 2781711
Paralel kit 2781711

EAMM-U-70-D32-70A-96-S1

Redüktör 552191
Redüktör 552191

EMGA-60-P-G5-SAS-70

Paralel kit 1577358
Paralel kit 1577358

EAMM-U-60-D32-40G-91

Paralel kit 8164734
Paralel kit 8164734

EAMM-U-50-D32-40P-48

Paralel Kit 1570862
Paralel Kit 1570862

EAMM-U-50-D32-32B-78

Adaptör Takımı 1279418
Adaptör Takımı 1279418

DHAA-G-E8-45-B11-25

Eksenel kit 550980
Eksenel kit 550980

EAMM-A-D32-57A

Eksenel kit 2946759
Eksenel kit 2946759

EAMM-A-D32-60G-S1

Motor flanşı 530081
Motor flanşı 530081

EAMF-A-44A/B-57A

Redüktör 8141764
Redüktör 8141764

EMGA-60-P-G8-SST-57

Paralel kit 2154009
Paralel kit 2154009

EAMM-U-50-D32-40P-78-S1

Redüktör 8141735
Redüktör 8141735

EMGA-60-P-G8-EAS-60

Kaplin 551002
Kaplin 551002

EAMC-30-32-6-6.35

Kaplin yuvası 551006
Kaplin yuvası 551006

EAMK-A-D32-44A/C

Redüktör 552190
Redüktör 552190

EMGA-60-P-G3-SAS-70

Paralel kit 8123497
Paralel kit 8123497

EAMM-U-60-D32-60RA-91

Körleme 570833
Körleme 570833

EASC-G1-45-100-F

Paralel kit 2153283
Paralel kit 2153283

EAMM-U-50-D32-40P-78

Motor flanşı 552164
Motor flanşı 552164

EAMF-A-28B-42A

Sinyal verme parçası 8067260
Sinyal verme parçası 8067260

EAPM-L2-45-SLS

Redüktör 2297687
Redüktör 2297687

EMGA-60-P-G5-EAS-60

Adaptör Takımı 1088338
Adaptör Takımı 1088338

HMSV-74

Adaptör Takımı 2406159
Adaptör Takımı 2406159

DHAA-G-G6-16-B6-14

Eksenel Kit 8105884
Eksenel Kit 8105884

EAMM-A-D32-58AA

Eksenel Kit 8125610
Eksenel Kit 8125610

EAMM-A-D32-40RA

Redüktör 549431
Redüktör 549431

EMGA-60-P-G5-SST-57

Redüktör 552189
Redüktör 552189

EMGA-60-P-G5-SAS-55

Eksenel Kit 2207372
Eksenel Kit 2207372

EAMM-A-D32-40P-S1

Redüktör 2297686
Redüktör 2297686

EMGA-60-P-G3-EAS-60

Eksenel kit 8105918
Eksenel kit 8105918

EAMM-A-D32-60R

Adaptör Takımı 1089092
Adaptör Takımı 1089092

HMSV-75

Paralel kit 1202302
Paralel kit 1202302

EAMM-U-50-D32-40A-78-S1

Paralel kit 8123498
Paralel kit 8123498

EAMM-U-60-D32-60AA-91

Redüktör 8141737
Redüktör 8141737

EMGA-60-P-G20-EAS-60

Eksenel Kit 8105826
Eksenel Kit 8105826

EAMM-A-D32-40R

Redüktör 552188
Redüktör 552188

EMGA-60-P-G3-SAS-55

Paralel kit 1202312
Paralel kit 1202312

EAMM-U-50-D32-42A-78-S1

Adaptör Takımı 1088295
Adaptör Takımı 1088295

HMSV-71

Paralel Kit 1210453
Paralel Kit 1210453

EAMM-U-60-D32-57A-91-S1

Paralel Kit 1201607
Paralel Kit 1201607

EAMM-U-50-D32-42A-78

Eksenel Kit 1322178
Eksenel Kit 1322178

EAMM-A-D32-40A-S1

Redüktör 8141736
Redüktör 8141736

EMGA-60-P-G12-EAS-60

Adaptör Takımı 2728486
Adaptör Takımı 2728486

DHAA-D-E8-45-Q11-10

Paralel Kit 2755565
Paralel Kit 2755565

EAMM-U-70-D32-70A-96

Paralel kit 1210450
Paralel kit 1210450

EAMM-U-60-D32-55A-91-S1

Paralel Kit 2619586
Paralel Kit 2619586

EAMM-U-70-D32-60P-96

Eksenel Kit 1322179
Eksenel Kit 1322179

EAMM-A-D32-42A-S1

Adaptör Takımı 2371422
Adaptör Takımı 2371422

DHAA-G-G3-20-B13-35

Eksenel kit 8117072
Eksenel kit 8117072

EAMM-A-D32-50GA

Paralel Kit 2778393
Paralel Kit 2778393

EAMM-U-70-D32-60H-96

Körleme 570822
Körleme 570822

EASC-G1-45-100

Körleme 570875
Körleme 570875

EASC-G1-45-500

Eksenel Kit 8105887
Eksenel Kit 8105887

EAMM-A-D32-60AA

Motor flanşı 529942
Motor flanşı 529942

EAMF-A-44A/B-55A

Kaplin yuvası 552155
Kaplin yuvası 552155

EAMK-A-D32-28B

Paralel Kit 2748181
Paralel Kit 2748181

EAMM-U-70-D32-60G-96

Eksenel kit 2946758
Eksenel kit 2946758

EAMM-A-D32-60G

Kaplin 543420
Kaplin 543420

EAMC-16-20-6-6

Eksenel Kit 2207441
Eksenel Kit 2207441

EAMM-A-D32-35A-40P

Kaplin 1232854
Kaplin 1232854

EAMC-16-20-6-8

Eksenel Kit 543147
Eksenel Kit 543147

EAMM-A-D32-40A

Eksenel kit 550979
Eksenel kit 550979

EAMM-A-D32-55A

Eksenel Kit 1976465
Eksenel Kit 1976465

EAMM-A-D32-40P

Eksenel kit 2946761
Eksenel kit 2946761

EAMM-A-D32-60H-S1

Eksenel Kit 2256396
Eksenel Kit 2256396

EAMM-A-D32-40G-S1

Eksenel Kit 1454238
Eksenel Kit 1454238

EAMM-A-D32-40G

Eksenel Kit 2946760
Eksenel Kit 2946760

EAMM-A-D32-60H

Merkezleme Parçası 8146544
Merkezleme Parçası 8146544

ZBH-7-B

Adaptör kiti 8150920
Adaptör kiti 8150920

DHAA-G-E8-45-B24-28

Eksenel Kit 8197499
Eksenel Kit 8197499

EAMM-A-D32-60P-G2

Eksenel Kit 8197495
Eksenel Kit 8197495

EAMM-A-D32-60P-S1-G2

Profil montajı 1168859
Profil montajı 1168859

EAHF-G1-45-P

Yaklaşım sensörü|Silindir Sensörü 551405
Yaklaşım sensörü|Silindir Sensörü 551405

SIES-8M-NO-24V-K-10-M8D

Yaklaşım sensörü|Silindir Sensörü 551403
Yaklaşım sensörü|Silindir Sensörü 551403

SIES-8M-NO-24V-K-2,5-M8D

Yaklaşım sensörü|Silindir Sensörü 551394
Yaklaşım sensörü|Silindir Sensörü 551394

SIES-8M-PO-24V-K-5,0-M8D

Yaklaşım sensörü|Silindir Sensörü 551389
Yaklaşım sensörü|Silindir Sensörü 551389

SIES-8M-PS-24V-K-5,0-M8D

Yaklaşım sensörü|Silindir Sensörü 551388
Yaklaşım sensörü|Silindir Sensörü 551388

SIES-8M-PS-24V-K-2,5-M8D

Yaklaşım sensörü|Silindir Sensörü 551400
Yaklaşım sensörü|Silindir Sensörü 551400

SIES-8M-NS-24V-K-10-M8D

Yaklaşım sensörü|Silindir Sensörü 551395
Yaklaşım sensörü|Silindir Sensörü 551395

SIES-8M-PO-24V-K-10-M8D

Yaklaşım sensörü|Silindir Sensörü 551399
Yaklaşım sensörü|Silindir Sensörü 551399

SIES-8M-NS-24V-K-5,0-M8D

Yaklaşım sensörü|Silindir Sensörü 551393
Yaklaşım sensörü|Silindir Sensörü 551393

SIES-8M-PO-24V-K-2,5-M8D

Yaklaşım sensörü|Silindir Sensörü 551390
Yaklaşım sensörü|Silindir Sensörü 551390

SIES-8M-PS-24V-K-10-M8D

Yaklaşım sensörü|Silindir Sensörü 551404
Yaklaşım sensörü|Silindir Sensörü 551404

SIES-8M-NO-24V-K-5,0-M8D

Yaklaşım sensörü|Silindir Sensörü 551398
Yaklaşım sensörü|Silindir Sensörü 551398

SIES-8M-NS-24V-K-2,5-M8D

Yaklaşım sensörü|Silindir Sensörü 551401
Yaklaşım sensörü|Silindir Sensörü 551401

SIES-8M-NO-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551391
Yaklaşım sensörü|Silindir Sensörü 551391

SIES-8M-PO-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551397
Yaklaşım sensörü|Silindir Sensörü 551397

SIES-8M-NS-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 551386
Yaklaşım sensörü|Silindir Sensörü 551386

SIES-8M-PS-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551387
Yaklaşım sensörü|Silindir Sensörü 551387

SIES-8M-PS-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 551402
Yaklaşım sensörü|Silindir Sensörü 551402

SIES-8M-NO-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 551396
Yaklaşım sensörü|Silindir Sensörü 551396

SIES-8M-NS-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551392
Yaklaşım sensörü|Silindir Sensörü 551392

SIES-8M-PO-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 574337
Yaklaşım sensörü|Silindir Sensörü 574337

SMT-8M-A-PS-24V-E-0,3-M12

Yaklaşım sensörü|Silindir Sensörü 8165237
Yaklaşım sensörü|Silindir Sensörü 8165237

SMT-8M-A-ZS-24V-E-5,0-OE

Yaklaşım sensörü|Silindir Sensörü 8138001
Yaklaşım sensörü|Silindir Sensörü 8138001

SMT-8M-A-NO-24V-E-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 574335
Yaklaşım sensörü|Silindir Sensörü 574335

SMT-8M-A-PS-24V-E-2,5-OE

Yaklaşım sensörü|Silindir Sensörü 574338
Yaklaşım sensörü|Silindir Sensörü 574338

SMT-8M-A-NS-24V-E-2,5-OE

Yaklaşım sensörü|Silindir Sensörü 8138000
Yaklaşım sensörü|Silindir Sensörü 8138000

SMT-8M-A-NO-24V-E-2,5-OE

Yaklaşım sensörü|Silindir Sensörü 574339
Yaklaşım sensörü|Silindir Sensörü 574339

SMT-8M-A-NS-24V-E-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 574333
Yaklaşım sensörü|Silindir Sensörü 574333

SMT-8M-A

Yaklaşım sensörü|Silindir Sensörü 574334
Yaklaşım sensörü|Silindir Sensörü 574334

SMT-8M-A-PS-24V-E-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 574340
Yaklaşım sensörü|Silindir Sensörü 574340

SMT-8M-A-PO-24V-E-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 574336
Yaklaşım sensörü|Silindir Sensörü 574336

SMT-8M-A-PS-24V-E-5,0-OE

İndirmeler
