Festo/EGSL-BS-55-100-12.7P

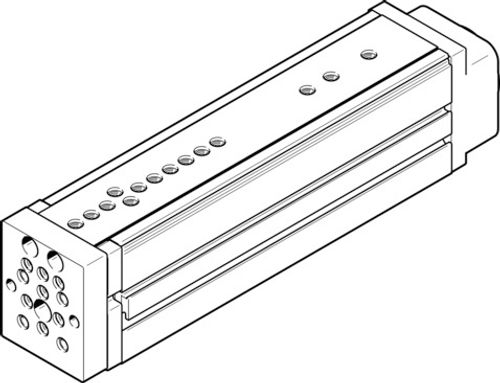

Mini Kızak Ünitesi EGSL-BS-55-100-12.7P 559337

Mini Kızak Ünitesi EGSL-BS-55-100-12.7P 559337
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Çalışma stroku
100 mm
Boyut
55
z yönünde hareket paralelliği
0.04 mm
Paralellik
0.05 mm
Ters çevirme boşluğu
≤50 µm
Mil çapı
12.7 mm
Mil adımı
12.7 mm/dev
Montaj konumu
herhangi bir
Kılavuz
Bilyeli kafes kılavuzu
Tasarım
Elektrikli mini kızak ünitesi Kılavuz küresel vidalı milli silindir ile
Motor türü
Step motor Servo motor
Mil tipi
Bilyalı vida mil tahriği
Sembol
00992069
Konum algılama
yaklaşım sensörü için
Maks. ivmelenme
25 m/sn²
Maks. hız
1 m/sn
Tekrarlama hassasiyeti
±0,015 mm
Devreye girme süresi
100%
Korozyon direnci sınıfı KBK
0 - korozyona maruziyet yok
LABS uygunluğu
VDMA24364 Zone III
Ses basınç seviyesi
65 dB(A)
Koruma türü
IP40
Ortam sıcaklığı
0 °C ... 60 °C
Sürekli ilerleme kuvveti
200 N
Maks. tahrik torku
1.017 Nm
Maks. kuvvet Fy
1047 N
Maks. kuvvet Fz
1047 N
Maks. moment Mx
33.1 Nm
Maks. moment My
31 Nm
Maks. moment Mz
31 Nm
Tahrik milindeki maks. radyal kuvvet
260 N
Maks. besleme kuvveti Fx
300 N
Boşta çalışma tahrik torku
0.13 Nm
Taşıma kapasitesi kılavuz değer, yatay
10 kg
Faydalı yük kılavuz değer, dikey
10 kg
Kg yük başına kütle atalet momenti JL
0.0409 kgcm²
Kütle atalet momenti JO
0.1827 kgcm²
Besleme sabiti
12.7 mm/dev
Bakım aralığı
Ömür boyu yağlama
Hareketli kütle
1150 g
Ürün ağırlığı
2550 g
Montaj türü
dişi diş ile merkezleme manşonlu aksesuarlarla
Malzeme hakkında not
RoHS uyumlu
Kapak malzemesi
Alüminyum döküm boyalı
Kılavuz rayı malzemesi
Rulmanlı çelik
Gövde malzemesi
Dövme alüminyum alaşım eloksallı
Boyunduruk plakası malzemesi
Dövme alüminyum alaşım eloksallı
Mil somunu malzemesi
Rulmanlı çelik
Mil malzemesi
Rulman çeliği

Aksesuarlar

Step motor 1370475
Step motor 1370475

EMMS-ST-57-S-SE-G2

Servo motor 2082447
Servo motor 2082447

EMME-AS-40-M-LV-AMB

Servo motor 5242210
Servo motor 5242210

EMMT-AS-60-M-HS-RSB

Servo motor 2082430
Servo motor 2082430

EMME-AS-40-S-LV-ASB

Servo motor 4808568
Servo motor 4808568

EMMT-AS-60-

Servo motor 5242200
Servo motor 5242200

EMMT-AS-60-S-HS-RS

Servo motor 5242214
Servo motor 5242214

EMMT-AS-60-L-LS-RSB

Servo motor 2082429
Servo motor 2082429

EMME-AS-40-S-LV-AM

Servo motor 5242213
Servo motor 5242213

EMMT-AS-60-L-LS-RM

Servo motor 5242215
Servo motor 5242215

EMMT-AS-60-L-LS-RMB

Step motor 1370470
Step motor 1370470

EMMS-ST-42-S-S-G2

Step motor 1370487
Step motor 1370487

EMMS-ST-87-M-SE-G2

Servo motor 4267576
Servo motor 4267576

EMME-AS-60-M-LS-AMX

Step motor 1370481
Step motor 1370481

EMMS-ST-57-M-SEB-G2

Step motor 1370471
Step motor 1370471

EMMS-ST-42-S-SE-G2

Servo motor 4267579
Servo motor 4267579

EMME-AS-60-MK-LS-AMXB

Servo motor 5242212
Servo motor 5242212

EMMT-AS-60-L-LS-RS

Servo motor 5242198
Servo motor 5242198

EMMT-AS-60-S-LS-RSB

Step motor 1370472
Step motor 1370472

EMMS-ST-42-S-SB-G2

Servo motor 5242204
Servo motor 5242204

EMMT-AS-60-M-LS-RS

Servo motor 4267578
Servo motor 4267578

EMME-AS-60-MK-LS-AMX

Servo motor 2082446
Servo motor 2082446

EMME-AS-40-M-LV-ASB

Servo motor 2082431
Servo motor 2082431

EMME-AS-40-S-LV-AMB

Step motor 1370494
Step motor 1370494

EMMS-ST-87-L-SEB-G2

Servo motor 5242217
Servo motor 5242217

EMMT-AS-60-L-HS-RM

Servo motor 2089733
Servo motor 2089733

EMME-AS-60-M-LS-AMB

Step motor 1370490
Step motor 1370490

EMMS-ST-87-L-S-G2

Servo motor 5242202
Servo motor 5242202

EMMT-AS-60-S-HS-RSB

Servo motor 5242211
Servo motor 5242211

EMMT-AS-60-M-HS-RMB

Servo motor 5242203
Servo motor 5242203

EMMT-AS-60-S-HS-RMB

Servo motor 5242207
Servo motor 5242207

EMMT-AS-60-M-LS-RMB

Step motor 1370485
Step motor 1370485

EMMS-ST-87-S-SEB-G2

Servo motor 5242199
Servo motor 5242199

EMMT-AS-60-S-LS-RMB

Servo motor 2089731
Servo motor 2089731

EMME-AS-60-M-LS-AM

Step motor 1370491
Step motor 1370491

EMMS-ST-87-L-SE-G2

Step motor 1370483
Step motor 1370483

EMMS-ST-87-S-SE-G2

Servo motor 5242205
Servo motor 5242205

EMMT-AS-60-M-LS-RM

Servo motor 4267577
Servo motor 4267577

EMME-AS-60-M-LS-AMXB

Step motor 1370473
Step motor 1370473

EMMS-ST-42-S-SEB-G2

Step motor 1370488
Step motor 1370488

EMMS-ST-87-M-SB-G2

Step motor 1370476
Step motor 1370476

EMMS-ST-57-S-SB-G2

Servo motor 5242209
Servo motor 5242209

EMMT-AS-60-M-HS-RM

Servo motor 5242219
Servo motor 5242219

EMMT-AS-60-L-HS-RMB

Step motor 1370479
Step motor 1370479

EMMS-ST-57-M-SE-G2

Step motor 1370484
Step motor 1370484

EMMS-ST-87-S-SB-G2

Step motor 1370486
Step motor 1370486

EMMS-ST-87-M-S-G2

Step motor 1370478
Step motor 1370478

EMMS-ST-57-M-S-G2

Servo motor 5242196
Servo motor 5242196

EMMT-AS-60-S-LS-RS

Servo motor 2082444
Servo motor 2082444

EMME-AS-40-M-LV-AS

Servo motor 2082428
Servo motor 2082428

EMME-AS-40-S-LV-AS

Servo motor 5242206
Servo motor 5242206

EMMT-AS-60-M-LS-RSB

Servo motor 2082445
Servo motor 2082445

EMME-AS-40-M-LV-AM

Servo motor 5242216
Servo motor 5242216

EMMT-AS-60-L-HS-RS

Step motor 1370493
Step motor 1370493

EMMS-ST-87-L-SB-G2

Step motor 1370489
Step motor 1370489

EMMS-ST-87-M-SEB-G2

Step motor 1370477
Step motor 1370477

EMMS-ST-57-S-SEB-G2

Servo motor 5242201
Servo motor 5242201

EMMT-AS-60-S-HS-RM

Servo motor 5242208
Servo motor 5242208

EMMT-AS-60-M-HS-RS

Servo motor 5242218
Servo motor 5242218

EMMT-AS-60-L-HS-RSB

Servo motor 2089730
Servo motor 2089730

EMME-AS-60-M-LS-AS

Servo motor 5242197
Servo motor 5242197

EMMT-AS-60-S-LS-RM

Servo motor 2089732
Servo motor 2089732

EMME-AS-60-M-LS-ASB

Step motor 1370480
Step motor 1370480

EMMS-ST-57-M-SB-G2

Step motor 1370474
Step motor 1370474

EMMS-ST-57-S-S-G2

Step motor 1370482
Step motor 1370482

EMMS-ST-87-S-S-G2

Eksenel kit 550981
Eksenel kit 550981

EAMM-A-D40-70A

Redüktör 8141729
Redüktör 8141729

EMGA-40-P-G8-EAS-40

Eksenel Kit 543153
Eksenel Kit 543153

EAMM-A-D40-55A

Eksenel Kit 8105928
Eksenel Kit 8105928

EAMM-A-D40-58AA

Adaptör Takımı 1088311
Adaptör Takımı 1088311

HMSV-72

Paralel kit 1586372
Paralel kit 1586372

EAMM-U-86-D40-60H-102-S1

Redüktör 8141765
Redüktör 8141765

EMGA-60-P-G12-SST-57

Kaplin 562682
Kaplin 562682

EAMC-30-32-8-14

Paralel Kit 1210458
Paralel Kit 1210458

EAMM-U-60-D40-55A-91-S1

Paralel kit 1210462
Paralel kit 1210462

EAMM-U-60-D40-57A-91-S1

Redüktör 549430
Redüktör 549430

EMGA-60-P-G3-SST-57

Eksenel kit 2151519
Eksenel kit 2151519

EAMM-A-D40-60P-S1

Kaplin 543423
Kaplin 543423

EAMC-30-32-8-9

Kaplin 543421
Kaplin 543421

EAMC-30-32-6.35-8

Eksenel kit 8117079
Eksenel kit 8117079

EAMM-A-D40-60R

Paralel Kit 2785542
Paralel Kit 2785542

EAMM-U-70-D40-60G-96-S1

Adaptör Takımı 564952
Adaptör Takımı 564952

DHAA-G-G6-16-B8-25

Paralel kit 2617488
Paralel kit 2617488

EAMM-U-70-D40-60P-96

Motor flanşı 529947
Motor flanşı 529947

EAMF-A-64A/C/D-100A

Redüktör 549428
Redüktör 549428

EMGA-40-P-G3-SST-42

Redüktör 552191
Redüktör 552191

EMGA-60-P-G5-SAS-70

Paralel kit 2786316
Paralel kit 2786316

EAMM-U-70-D40-70A-96-S1

Paralel Kit 2802656
Paralel Kit 2802656

EAMM-U-86-D40-80P-102-S1

Motor flanşı 530081
Motor flanşı 530081

EAMF-A-44A/B-57A

Redüktör 8141764
Redüktör 8141764

EMGA-60-P-G8-SST-57

Eksenel kit 2256409
Eksenel kit 2256409

EAMM-A-D40-60G-S1

Eksenel kit 8105952
Eksenel kit 8105952

EAMM-A-D40-70AA

Redüktör 8141735
Redüktör 8141735

EMGA-60-P-G8-EAS-60

Redüktör 8141732
Redüktör 8141732

EMGA-40-A-G8-40P

Körleme 570824
Körleme 570824

EASC-G1-55-100

Paralel Kit 1210442
Paralel Kit 1210442

EAMM-U-60-D40-57A-91

Sinyal verme parçası 1235035
Sinyal verme parçası 1235035

EAPM-G1-55-SLS

Eksenel kit 550982
Eksenel kit 550982

EAMM-A-D40-87A

Eksenel Kit 8117076
Eksenel Kit 8117076

EAMM-A-D40-50GA

Eksenel kit 1977000
Eksenel kit 1977000

EAMM-A-D40-60P

Paralel Kit 8123501
Paralel Kit 8123501

EAMM-U-86-D40-80PB-102

Eksenel Kit 2256399
Eksenel Kit 2256399

EAMM-A-D40-40G-S1

Redüktör 8141737
Redüktör 8141737

EMGA-60-P-G20-EAS-60

Motor flanşı 530082
Motor flanşı 530082

EAMF-A-44A/B-87A

Redüktör 552188
Redüktör 552188

EMGA-60-P-G3-SAS-55

Motor flanşı 550986
Motor flanşı 550986

EAMF-A-44A/B-40G

Adaptör Takımı 1088295
Adaptör Takımı 1088295

HMSV-71

Redüktör 8141736
Redüktör 8141736

EMGA-60-P-G12-EAS-60

Paralel kit 2546123
Paralel kit 2546123

EAMM-U-70-D40-60P-96-S1

Paralel Kit 2786204
Paralel Kit 2786204

EAMM-U-70-D40-70A-96

Eksenel kit 2256400
Eksenel kit 2256400

EAMM-A-D40-60G

Adaptör Takımı 2371422
Adaptör Takımı 2371422

DHAA-G-G3-20-B13-35

Redüktör 8085342
Redüktör 8085342

EMGA-40-A-G3-40P

Eksenel Kit 1322183
Eksenel Kit 1322183

EAMM-A-D40-57A-S1

Motor flanşı 529943
Motor flanşı 529943

EAMF-A-44A/B-70A

Eksenel Kit 1322182
Eksenel Kit 1322182

EAMM-A-D40-55A-S1

Motor flanşı 529942
Motor flanşı 529942

EAMF-A-44A/B-55A

Paralel kit 8164735
Paralel kit 8164735

EAMM-U-60-D40-60P-61

Paralel Kit 2802441
Paralel Kit 2802441

EAMM-U-86-D40-80P-102

Eksenel Kit 8105929
Eksenel Kit 8105929

EAMM-A-D40-60AA

Körleme 570835
Körleme 570835

EASC-G1-55-100-F

Konnektör manşonu 548803
Konnektör manşonu 548803

ZBV-M5-7

Paralel kit 1215802
Paralel kit 1215802

EAMM-U-86-D40-87A-102

Adaptör Takımı 1278364
Adaptör Takımı 1278364

DHAA-G-G6-12-B11-20

Eksenel kit 8117078
Eksenel kit 8117078

EAMM-A-D40-60RA

Paralel Kit 1586429
Paralel Kit 1586429

EAMM-U-86-D40-60G-102-S1

Motor flanşı 1956846
Motor flanşı 1956846

EAMF-A-44C-60P

Paralel kit 1586445
Paralel kit 1586445

EAMM-U-86-D40-60G-102

Redüktör 8141734
Redüktör 8141734

EMGA-40-A-G20-40P

Paralel kit 1435968
Paralel kit 1435968

EAMM-U-60-D40-40G-91-S1

Paralel kit 1586496
Paralel kit 1586496

EAMM-U-86-D40-60H-102

Eksenel kit 543154
Eksenel kit 543154

EAMM-A-D40-57A

Eksenel kit 1322185
Eksenel kit 1322185

EAMM-A-D40-70A-S1

Adaptör Takımı 2715152
Adaptör Takımı 2715152

DHAA-D-E8-45/55-Q11-12

Redüktör 8141733
Redüktör 8141733

EMGA-40-A-G12-40P

Eksenel kit 1454242
Eksenel kit 1454242

EAMM-A-D40-60H

Redüktör 8141731
Redüktör 8141731

EMGA-40-P-G20-EAS-40

Kaplin 551004
Kaplin 551004

EAMC-30-32-8-11

Kaplin 558029
Kaplin 558029

EAMC-30-32-8-10

Adaptör Takımı 1279418
Adaptör Takımı 1279418

DHAA-G-E8-45-B11-25

Redüktör 8085343
Redüktör 8085343

EMGA-40-A-G5-40P

Kaplin yuvası 552157
Kaplin yuvası 552157

EAMK-A-D40-44A/C

Redüktör 552190
Redüktör 552190

EMGA-60-P-G3-SAS-70

Paralel Kit 1577165
Paralel Kit 1577165

EAMM-U-60-D40-40G-91

Adaptör Takımı 1926914
Adaptör Takımı 1926914

DHAA-D-E8-55-Q11-16

Redüktör 549429
Redüktör 549429

EMGA-40-P-G5-SST-42

Redüktör 2297687
Redüktör 2297687

EMGA-60-P-G5-EAS-60

Adaptör Takımı 1088338
Adaptör Takımı 1088338

HMSV-74

Adaptör Takımı 2406159
Adaptör Takımı 2406159

DHAA-G-G6-16-B6-14

Redüktör 549431
Redüktör 549431

EMGA-60-P-G5-SST-57

Redüktör 552189
Redüktör 552189

EMGA-60-P-G5-SAS-55

Redüktör 2297685
Redüktör 2297685

EMGA-40-P-G5-EAS-40

Adaptör Takımı 2279410
Adaptör Takımı 2279410

DHAA-D-E8-55-Q11-16-E

Redüktör 2297686
Redüktör 2297686

EMGA-60-P-G3-EAS-60

Redüktör 2297684
Redüktör 2297684

EMGA-40-P-G3-EAS-40

Adaptör Takımı 1089092
Adaptör Takımı 1089092

HMSV-75

Paralel kit 1212826
Paralel kit 1212826

EAMM-U-86-D40-70A-102

Paralel Kit 1212854
Paralel Kit 1212854

EAMM-U-86-D40-70A-102-S1

Paralel kit 2785471
Paralel kit 2785471

EAMM-U-70-D40-60G-96

Paralel kit 1362229
Paralel kit 1362229

EAMM-U-86-D40-88A-102

Redüktör 8141763
Redüktör 8141763

EMGA-40-P-G12-SST-42

Paralel kit 1215814
Paralel kit 1215814

EAMM-U-86-D40-87A-102-S1

Körleme 570876
Körleme 570876

EASC-G1-55-500

Redüktör 8141762
Redüktör 8141762

EMGA-40-P-G8-SST-42

Eksenel kit 2256401
Eksenel kit 2256401

EAMM-A-D40-60H-S1

Redüktör 8141730
Redüktör 8141730

EMGA-40-P-G12-EAS-40

Paralel kit 2786137
Paralel kit 2786137

EAMM-U-70-D40-60H-96-S1

Paralel kit 2786101
Paralel kit 2786101

EAMM-U-70-D40-60H-96

Eksenel kit 2256398
Eksenel kit 2256398

EAMM-A-D40-40G-G2

Merkezleme Parçası 8146544
Merkezleme Parçası 8146544

ZBH-7-B

Adaptör kiti 8178987
Adaptör kiti 8178987

DHAA-G-E8-55-B24-28

Adaptör kiti 8150914
Adaptör kiti 8150914

DHAA-G-E8-55-B24-36

Eksenel Kit 8197493
Eksenel Kit 8197493

EAMM-A-D40-60P-G2

Eksenel Kit 8197497
Eksenel Kit 8197497

EAMM-A-D40-60P-S1-G2

Profil montajı 558043
Profil montajı 558043

MUE-70/80

Yaklaşım sensörü|Silindir Sensörü 551405
Yaklaşım sensörü|Silindir Sensörü 551405

SIES-8M-NO-24V-K-10-M8D

Yaklaşım sensörü|Silindir Sensörü 551403
Yaklaşım sensörü|Silindir Sensörü 551403

SIES-8M-NO-24V-K-2,5-M8D

Yaklaşım sensörü|Silindir Sensörü 551394
Yaklaşım sensörü|Silindir Sensörü 551394

SIES-8M-PO-24V-K-5,0-M8D

Yaklaşım sensörü|Silindir Sensörü 551389
Yaklaşım sensörü|Silindir Sensörü 551389

SIES-8M-PS-24V-K-5,0-M8D

Yaklaşım sensörü|Silindir Sensörü 551388
Yaklaşım sensörü|Silindir Sensörü 551388

SIES-8M-PS-24V-K-2,5-M8D

Yaklaşım sensörü|Silindir Sensörü 551400
Yaklaşım sensörü|Silindir Sensörü 551400

SIES-8M-NS-24V-K-10-M8D

Yaklaşım sensörü|Silindir Sensörü 551395
Yaklaşım sensörü|Silindir Sensörü 551395

SIES-8M-PO-24V-K-10-M8D

Yaklaşım sensörü|Silindir Sensörü 551399
Yaklaşım sensörü|Silindir Sensörü 551399

SIES-8M-NS-24V-K-5,0-M8D

Yaklaşım sensörü|Silindir Sensörü 551393
Yaklaşım sensörü|Silindir Sensörü 551393

SIES-8M-PO-24V-K-2,5-M8D

Yaklaşım sensörü|Silindir Sensörü 551390
Yaklaşım sensörü|Silindir Sensörü 551390

SIES-8M-PS-24V-K-10-M8D

Yaklaşım sensörü|Silindir Sensörü 551404
Yaklaşım sensörü|Silindir Sensörü 551404

SIES-8M-NO-24V-K-5,0-M8D

Yaklaşım sensörü|Silindir Sensörü 551398
Yaklaşım sensörü|Silindir Sensörü 551398

SIES-8M-NS-24V-K-2,5-M8D

Yaklaşım sensörü|Silindir Sensörü 551401
Yaklaşım sensörü|Silindir Sensörü 551401

SIES-8M-NO-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551396
Yaklaşım sensörü|Silindir Sensörü 551396

SIES-8M-NS-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551391
Yaklaşım sensörü|Silindir Sensörü 551391

SIES-8M-PO-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551397
Yaklaşım sensörü|Silindir Sensörü 551397

SIES-8M-NS-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 551386
Yaklaşım sensörü|Silindir Sensörü 551386

SIES-8M-PS-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551387
Yaklaşım sensörü|Silindir Sensörü 551387

SIES-8M-PS-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 551402
Yaklaşım sensörü|Silindir Sensörü 551402

SIES-8M-NO-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 551392
Yaklaşım sensörü|Silindir Sensörü 551392

SIES-8M-PO-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 574338
Yaklaşım sensörü|Silindir Sensörü 574338

SMT-8M-A-NS-24V-E-2,5-OE

Yaklaşım sensörü|Silindir Sensörü 574334
Yaklaşım sensörü|Silindir Sensörü 574334

SMT-8M-A-PS-24V-E-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 574340
Yaklaşım sensörü|Silindir Sensörü 574340

SMT-8M-A-PO-24V-E-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 574336
Yaklaşım sensörü|Silindir Sensörü 574336

SMT-8M-A-PS-24V-E-5,0-OE

Yaklaşım sensörü|Silindir Sensörü 574337
Yaklaşım sensörü|Silindir Sensörü 574337

SMT-8M-A-PS-24V-E-0,3-M12

Yaklaşım sensörü|Silindir Sensörü 8165237
Yaklaşım sensörü|Silindir Sensörü 8165237

SMT-8M-A-ZS-24V-E-5,0-OE

Yaklaşım sensörü|Silindir Sensörü 8138001
Yaklaşım sensörü|Silindir Sensörü 8138001

SMT-8M-A-NO-24V-E-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 574335
Yaklaşım sensörü|Silindir Sensörü 574335

SMT-8M-A-PS-24V-E-2,5-OE

Yaklaşım sensörü|Silindir Sensörü 8138000
Yaklaşım sensörü|Silindir Sensörü 8138000

SMT-8M-A-NO-24V-E-2,5-OE

Yaklaşım sensörü|Silindir Sensörü 574339
Yaklaşım sensörü|Silindir Sensörü 574339

SMT-8M-A-NS-24V-E-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 574333
Yaklaşım sensörü|Silindir Sensörü 574333

SMT-8M-A

İndirmeler
