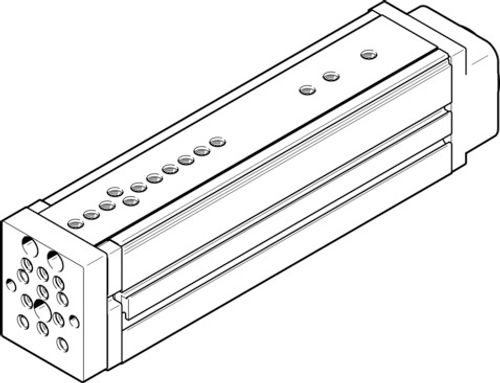

Mini Kızak Ünitesi EGSL-BS-55-100-5P 562227

Teknik Özellikler
- Çalışma stroku
- 100 mm
- Boyut
- 55
- z yönünde hareket paralelliği
- 0.04 mm
- Paralellik
- 0.05 mm
- Ters çevirme boşluğu
- ≤50 µm
- Mil çapı
- 12 mm
- Mil adımı
- 5 mm/dev
- Montaj konumu
- herhangi bir
- Kılavuz
- Bilyeli kafes kılavuzu
- Tasarım
- Elektrikli mini kızak ünitesi Kılavuz küresel vidalı milli silindir ile
- Motor türü
- Step motor Servo motor
- Mil tipi
- Bilyalı vida mil tahriği
- Sembol
- 00992069
- Konum algılama
- yaklaşım sensörü için
- Maks. ivmelenme
- 25 m/sn²
- Maks. hız
- 0.4 m/sn
- Tekrarlama hassasiyeti
- ±0,015 mm
- Devreye girme süresi
- 100%
- Korozyon direnci sınıfı KBK
- 0 - korozyona maruziyet yok
- LABS uygunluğu
- VDMA24364 Zone III
- Ses basınç seviyesi
- 65 dB(A)
- Koruma türü
- IP40
- Ortam sıcaklığı
- 0 °C ... 60 °C
- Sürekli ilerleme kuvveti
- 200 N
- Maks. tahrik torku
- 0.415 Nm
- Maks. kuvvet Fy
- 1047 N
- Maks. kuvvet Fz
- 1047 N
- Maks. moment Mx
- 33.1 Nm
- Maks. moment My
- 31 Nm
- Maks. moment Mz
- 31 Nm
- Tahrik milindeki maks. radyal kuvvet
- 260 N
- Maks. besleme kuvveti Fx
- 300 N
- Boşta çalışma tahrik torku
- 0.15 Nm
- Taşıma kapasitesi kılavuz değer, yatay
- 10 kg
- Faydalı yük kılavuz değer, dikey
- 10 kg
- Kg yük başına kütle atalet momenti JL
- 0.0063 kgcm²
- Kütle atalet momenti JO
- 0.1352 kgcm²
- Besleme sabiti
- 5 mm/dev
- Bakım aralığı
- Ömür boyu yağlama
- Hareketli kütle
- 1070 g
- Ürün ağırlığı
- 2470 g
- Montaj türü
- dişi diş ile merkezleme manşonlu aksesuarlarla
- Malzeme hakkında not
- RoHS uyumlu
- Kapak malzemesi
- Alüminyum döküm boyalı
- Kılavuz rayı malzemesi
- Rulmanlı çelik
- Gövde malzemesi
- Dövme alüminyum alaşım eloksallı
- Boyunduruk plakası malzemesi
- Dövme alüminyum alaşım eloksallı
- Mil somunu malzemesi
- Rulmanlı çelik
- Mil malzemesi
- Rulman çeliği
Aksesuarlar

Step motor 1370475
EMMS-ST-57-S-SE-G2

Servo motor 2082447
EMME-AS-40-M-LV-AMB

Servo motor 5242210
EMMT-AS-60-M-HS-RSB

Servo motor 2082430
EMME-AS-40-S-LV-ASB

Servo motor 4808568
EMMT-AS-60-

Servo motor 5242200
EMMT-AS-60-S-HS-RS

Servo motor 5242214
EMMT-AS-60-L-LS-RSB

Servo motor 2082429
EMME-AS-40-S-LV-AM

Servo motor 5242213
EMMT-AS-60-L-LS-RM

Servo motor 5242215
EMMT-AS-60-L-LS-RMB

Step motor 1370470
EMMS-ST-42-S-S-G2

Step motor 1370487
EMMS-ST-87-M-SE-G2

Servo motor 4267576
EMME-AS-60-M-LS-AMX

Step motor 1370481
EMMS-ST-57-M-SEB-G2

Step motor 1370471
EMMS-ST-42-S-SE-G2

Servo motor 4267579
EMME-AS-60-MK-LS-AMXB

Servo motor 5242212
EMMT-AS-60-L-LS-RS

Servo motor 5242198
EMMT-AS-60-S-LS-RSB

Step motor 1370472
EMMS-ST-42-S-SB-G2

Servo motor 5242204
EMMT-AS-60-M-LS-RS

Servo motor 4267578
EMME-AS-60-MK-LS-AMX

Servo motor 2082446
EMME-AS-40-M-LV-ASB

Servo motor 2082431
EMME-AS-40-S-LV-AMB

Step motor 1370494
EMMS-ST-87-L-SEB-G2

Servo motor 5242217
EMMT-AS-60-L-HS-RM

Servo motor 2089733
EMME-AS-60-M-LS-AMB

Step motor 1370490
EMMS-ST-87-L-S-G2

Servo motor 5242202
EMMT-AS-60-S-HS-RSB

Servo motor 5242211
EMMT-AS-60-M-HS-RMB

Servo motor 5242203
EMMT-AS-60-S-HS-RMB

Servo motor 5242207
EMMT-AS-60-M-LS-RMB

Step motor 1370485
EMMS-ST-87-S-SEB-G2

Servo motor 5242199
EMMT-AS-60-S-LS-RMB

Servo motor 2089731
EMME-AS-60-M-LS-AM

Step motor 1370491
EMMS-ST-87-L-SE-G2

Step motor 1370483
EMMS-ST-87-S-SE-G2

Servo motor 5242205
EMMT-AS-60-M-LS-RM

Servo motor 4267577
EMME-AS-60-M-LS-AMXB

Step motor 1370473
EMMS-ST-42-S-SEB-G2

Step motor 1370488
EMMS-ST-87-M-SB-G2

Step motor 1370476
EMMS-ST-57-S-SB-G2

Servo motor 5242209
EMMT-AS-60-M-HS-RM

Servo motor 5242219
EMMT-AS-60-L-HS-RMB

Step motor 1370479
EMMS-ST-57-M-SE-G2

Step motor 1370484
EMMS-ST-87-S-SB-G2

Step motor 1370486
EMMS-ST-87-M-S-G2

Step motor 1370478
EMMS-ST-57-M-S-G2

Servo motor 5242196
EMMT-AS-60-S-LS-RS

Servo motor 2082444
EMME-AS-40-M-LV-AS

Servo motor 2082428
EMME-AS-40-S-LV-AS

Servo motor 5242206
EMMT-AS-60-M-LS-RSB

Servo motor 2082445
EMME-AS-40-M-LV-AM

Servo motor 5242216
EMMT-AS-60-L-HS-RS

Step motor 1370493
EMMS-ST-87-L-SB-G2

Step motor 1370477
EMMS-ST-57-S-SEB-G2

Step motor 1370489
EMMS-ST-87-M-SEB-G2

Servo motor 5242201
EMMT-AS-60-S-HS-RM

Servo motor 5242208
EMMT-AS-60-M-HS-RS

Servo motor 5242218
EMMT-AS-60-L-HS-RSB

Servo motor 2089730
EMME-AS-60-M-LS-AS

Servo motor 5242197
EMMT-AS-60-S-LS-RM

Servo motor 2089732
EMME-AS-60-M-LS-ASB

Step motor 1370480
EMMS-ST-57-M-SB-G2

Step motor 1370474
EMMS-ST-57-S-S-G2

Step motor 1370482
EMMS-ST-87-S-S-G2

Eksenel kit 550981
EAMM-A-D40-70A

Redüktör 8141729
EMGA-40-P-G8-EAS-40

Eksenel Kit 543153
EAMM-A-D40-55A

Eksenel Kit 8105928
EAMM-A-D40-58AA

Adaptör Takımı 1088311
HMSV-72

Paralel kit 1586372
EAMM-U-86-D40-60H-102-S1

Redüktör 8141765
EMGA-60-P-G12-SST-57

Kaplin 562682
EAMC-30-32-8-14

Paralel Kit 1210458
EAMM-U-60-D40-55A-91-S1

Paralel kit 1210462
EAMM-U-60-D40-57A-91-S1

Redüktör 549430
EMGA-60-P-G3-SST-57

Eksenel kit 2151519
EAMM-A-D40-60P-S1

Kaplin 543423
EAMC-30-32-8-9

Kaplin 543421
EAMC-30-32-6.35-8

Eksenel kit 8117079
EAMM-A-D40-60R

Paralel Kit 2785542
EAMM-U-70-D40-60G-96-S1

Adaptör Takımı 564952
DHAA-G-G6-16-B8-25

Paralel kit 2617488
EAMM-U-70-D40-60P-96

Motor flanşı 529947
EAMF-A-64A/C/D-100A

Redüktör 549428
EMGA-40-P-G3-SST-42

Redüktör 552191
EMGA-60-P-G5-SAS-70

Paralel kit 2786316
EAMM-U-70-D40-70A-96-S1

Paralel Kit 2802656
EAMM-U-86-D40-80P-102-S1

Motor flanşı 530081
EAMF-A-44A/B-57A

Redüktör 8141764
EMGA-60-P-G8-SST-57

Eksenel kit 2256409
EAMM-A-D40-60G-S1

Eksenel kit 8105952
EAMM-A-D40-70AA

Redüktör 8141732
EMGA-40-A-G8-40P

Redüktör 8141735
EMGA-60-P-G8-EAS-60

Körleme 570824
EASC-G1-55-100

Paralel Kit 1210442
EAMM-U-60-D40-57A-91

Sinyal verme parçası 1235035
EAPM-G1-55-SLS

Eksenel kit 550982
EAMM-A-D40-87A

Eksenel Kit 8117076
EAMM-A-D40-50GA

Eksenel kit 1977000
EAMM-A-D40-60P

Paralel Kit 8123501
EAMM-U-86-D40-80PB-102

Eksenel Kit 2256399
EAMM-A-D40-40G-S1

Redüktör 8141737
EMGA-60-P-G20-EAS-60

Motor flanşı 530082
EAMF-A-44A/B-87A

Redüktör 552188
EMGA-60-P-G3-SAS-55

Motor flanşı 550986
EAMF-A-44A/B-40G

Adaptör Takımı 1088295
HMSV-71

Redüktör 8141736
EMGA-60-P-G12-EAS-60

Paralel kit 2546123
EAMM-U-70-D40-60P-96-S1

Paralel Kit 2786204
EAMM-U-70-D40-70A-96

Eksenel kit 2256400
EAMM-A-D40-60G

Adaptör Takımı 2371422
DHAA-G-G3-20-B13-35

Redüktör 8085342
EMGA-40-A-G3-40P

Eksenel Kit 1322183
EAMM-A-D40-57A-S1

Motor flanşı 529943
EAMF-A-44A/B-70A

Eksenel Kit 1322182
EAMM-A-D40-55A-S1

Motor flanşı 529942
EAMF-A-44A/B-55A

Paralel kit 8164735
EAMM-U-60-D40-60P-61

Paralel Kit 2802441
EAMM-U-86-D40-80P-102

Eksenel Kit 8105929
EAMM-A-D40-60AA

Körleme 570835
EASC-G1-55-100-F

Konnektör manşonu 548803
ZBV-M5-7

Paralel kit 1215802
EAMM-U-86-D40-87A-102

Adaptör Takımı 1278364
DHAA-G-G6-12-B11-20

Eksenel kit 8117078
EAMM-A-D40-60RA

Paralel Kit 1586429
EAMM-U-86-D40-60G-102-S1

Motor flanşı 1956846
EAMF-A-44C-60P

Paralel kit 1586445
EAMM-U-86-D40-60G-102

Redüktör 8141734
EMGA-40-A-G20-40P

Paralel kit 1435968
EAMM-U-60-D40-40G-91-S1

Paralel kit 1586496
EAMM-U-86-D40-60H-102

Eksenel kit 543154
EAMM-A-D40-57A

Eksenel kit 1322185
EAMM-A-D40-70A-S1

Adaptör Takımı 2715152
DHAA-D-E8-45/55-Q11-12

Redüktör 8141733
EMGA-40-A-G12-40P

Eksenel kit 1454242
EAMM-A-D40-60H

Redüktör 8141731
EMGA-40-P-G20-EAS-40

Kaplin 551004
EAMC-30-32-8-11

Kaplin 558029
EAMC-30-32-8-10

Adaptör Takımı 1279418
DHAA-G-E8-45-B11-25

Redüktör 8085343
EMGA-40-A-G5-40P

Kaplin yuvası 552157
EAMK-A-D40-44A/C

Redüktör 552190
EMGA-60-P-G3-SAS-70

Paralel Kit 1577165
EAMM-U-60-D40-40G-91

Adaptör Takımı 1926914
DHAA-D-E8-55-Q11-16

Redüktör 549429
EMGA-40-P-G5-SST-42

Redüktör 2297687
EMGA-60-P-G5-EAS-60

Adaptör Takımı 1088338
HMSV-74

Adaptör Takımı 2406159
DHAA-G-G6-16-B6-14

Redüktör 2297685
EMGA-40-P-G5-EAS-40

Redüktör 549431
EMGA-60-P-G5-SST-57

Redüktör 552189
EMGA-60-P-G5-SAS-55

Adaptör Takımı 2279410
DHAA-D-E8-55-Q11-16-E

Redüktör 2297686
EMGA-60-P-G3-EAS-60

Redüktör 2297684
EMGA-40-P-G3-EAS-40

Adaptör Takımı 1089092
HMSV-75

Paralel kit 1212826
EAMM-U-86-D40-70A-102

Paralel Kit 1212854
EAMM-U-86-D40-70A-102-S1

Paralel kit 2785471
EAMM-U-70-D40-60G-96

Paralel kit 1362229
EAMM-U-86-D40-88A-102

Redüktör 8141763
EMGA-40-P-G12-SST-42

Paralel kit 1215814
EAMM-U-86-D40-87A-102-S1

Körleme 570876
EASC-G1-55-500

Redüktör 8141762
EMGA-40-P-G8-SST-42

Eksenel kit 2256401
EAMM-A-D40-60H-S1

Redüktör 8141730
EMGA-40-P-G12-EAS-40

Paralel kit 2786137
EAMM-U-70-D40-60H-96-S1

Paralel kit 2786101
EAMM-U-70-D40-60H-96

Eksenel kit 2256398
EAMM-A-D40-40G-G2

Merkezleme Parçası 8146544
ZBH-7-B

Adaptör kiti 8178987
DHAA-G-E8-55-B24-28

Adaptör kiti 8150914
DHAA-G-E8-55-B24-36

Eksenel Kit 8197493
EAMM-A-D40-60P-G2

Eksenel Kit 8197497
EAMM-A-D40-60P-S1-G2

Profil montajı 558043
MUE-70/80

Yaklaşım sensörü|Silindir Sensörü 551405
SIES-8M-NO-24V-K-10-M8D

Yaklaşım sensörü|Silindir Sensörü 551403
SIES-8M-NO-24V-K-2,5-M8D

Yaklaşım sensörü|Silindir Sensörü 551394
SIES-8M-PO-24V-K-5,0-M8D

Yaklaşım sensörü|Silindir Sensörü 551389
SIES-8M-PS-24V-K-5,0-M8D

Yaklaşım sensörü|Silindir Sensörü 551388
SIES-8M-PS-24V-K-2,5-M8D

Yaklaşım sensörü|Silindir Sensörü 551400
SIES-8M-NS-24V-K-10-M8D

Yaklaşım sensörü|Silindir Sensörü 551395
SIES-8M-PO-24V-K-10-M8D

Yaklaşım sensörü|Silindir Sensörü 551399
SIES-8M-NS-24V-K-5,0-M8D

Yaklaşım sensörü|Silindir Sensörü 551393
SIES-8M-PO-24V-K-2,5-M8D

Yaklaşım sensörü|Silindir Sensörü 551390
SIES-8M-PS-24V-K-10-M8D

Yaklaşım sensörü|Silindir Sensörü 551404
SIES-8M-NO-24V-K-5,0-M8D

Yaklaşım sensörü|Silindir Sensörü 551398
SIES-8M-NS-24V-K-2,5-M8D

Yaklaşım sensörü|Silindir Sensörü 551401
SIES-8M-NO-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551396
SIES-8M-NS-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551391
SIES-8M-PO-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551397
SIES-8M-NS-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 551386
SIES-8M-PS-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551387
SIES-8M-PS-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 551402
SIES-8M-NO-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 551392
SIES-8M-PO-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 574338
SMT-8M-A-NS-24V-E-2,5-OE

Yaklaşım sensörü|Silindir Sensörü 574334
SMT-8M-A-PS-24V-E-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 574340
SMT-8M-A-PO-24V-E-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 574336
SMT-8M-A-PS-24V-E-5,0-OE

Yaklaşım sensörü|Silindir Sensörü 574337
SMT-8M-A-PS-24V-E-0,3-M12

Yaklaşım sensörü|Silindir Sensörü 8165237
SMT-8M-A-ZS-24V-E-5,0-OE

Yaklaşım sensörü|Silindir Sensörü 8138001
SMT-8M-A-NO-24V-E-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 574335
SMT-8M-A-PS-24V-E-2,5-OE

Yaklaşım sensörü|Silindir Sensörü 8138000
SMT-8M-A-NO-24V-E-2,5-OE

Yaklaşım sensörü|Silindir Sensörü 574339
SMT-8M-A-NS-24V-E-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 574333
SMT-8M-A
