Bosch Rexroth/Minyatür bilyalı kızak
MWA-020-SNS-C1-P-3

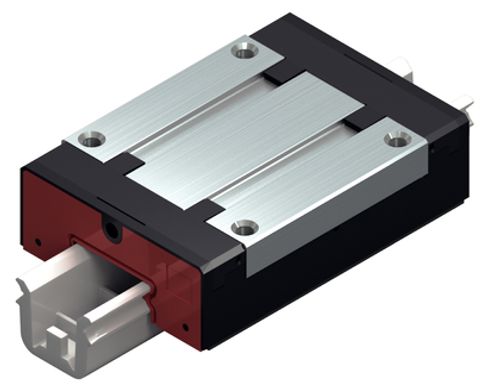

Minyatür bilyalı kızak, SNS, yapı boyutu 20, Resist NRII, doğruluk hassas, düşük öngerilme
Minyatür modeldeki bu bilyalı kızak şu özellikleriyle öne çıkmaktadır:
Yapı boyutu 20
SNS yapı şekli: Genişlik = Dar, Uzunluk = Normal, Yükseklik = Standart
Ağır paslanan çelikten kılavuz kızağı gövdesi
Öngerme sınıfı C1: Düşük öngerilme
Doğruluk sınıfı P: Hassaslık
Bilyalı zincirsiz
İlk gresleme yapılmış ve koruyucu uygulanmamış
Makaralı rulman gresi Dynalub 520
Sol ön elemansız (ön dayanak kenarı)
Sağ ön elemansız (ön dayanak kenarı)
Yağlama nipeli entegre edilmiş
Standart modelde kılavuz kızağı
Kılavuz kızağı toplam uzunluğu= 69 mm
Değiştirilebilir: Kılavuz kızağı ve kılavuz raylar tüm doğruluk sınıflarında birbiri ile dilendiği gibi kombine edilebilir.
Yapı boyutu 20
SNS yapı şekli: Genişlik = Dar, Uzunluk = Normal, Yükseklik = Standart
Ağır paslanan çelikten kılavuz kızağı gövdesi
Öngerme sınıfı C1: Düşük öngerilme
Doğruluk sınıfı P: Hassaslık
Bilyalı zincirsiz
İlk gresleme yapılmış ve koruyucu uygulanmamış
Makaralı rulman gresi Dynalub 520
Sol ön elemansız (ön dayanak kenarı)
Sağ ön elemansız (ön dayanak kenarı)
Yağlama nipeli entegre edilmiş
Standart modelde kılavuz kızağı
Kılavuz kızağı toplam uzunluğu= 69 mm
Değiştirilebilir: Kılavuz kızağı ve kılavuz raylar tüm doğruluk sınıflarında birbiri ile dilendiği gibi kombine edilebilir.
- Doğruluk sınıfları P, H ve N
- Tekrar yağlama delikleri mevcuttur
- En iyi şekilde tasarlanmış bilya yönlendirmesi ve kılavuzu sayesinde sakin, yumuşak çalışma
- Bilyalı tutma sayesinde sorunsuz değişim

Ürün verileri
54 parametreTeknik Özellikler
- Model
- Bilyalı ray kılavuzu
- Anma boyutu [mm]
- 20
- Yapı şekli
- SNS - Dar normal standart yükseklik
- Malzeme
- Korozyona dayanıklı, martensitik çelik
- Öngerilme sınıfı
- C1 - Düşük öngerilme
- Doğruluk sınıfı
- P - Hassas
- Conta
- LS - Düşük sürtünmeli conta (Mini)
- Bilyalı zincir
- Bilyalı zincirsiz (standart)
- Kılavuz kızağı genişliği [mm]
- 46
- Kılavuz kızağı uzunluğu [mm]
- 66
- Kılavuz kızağı yüksekliği [mm]
- 17.5
- Kılavuz raylı kılavuz kızağı yüksekliği [mm]
- 25
- Yağlama
- İlk greslemesi yapılmış ve koruyucu uygulanmamış
- Dinamik yük değeri C100 [N]
- 7900
- C100 dinamik yük değerine ilişkin not
- Dinamik yük değerleri ve yük momentleri, DIN ISO 14728-1 standardına göre 100.000 m strok mesafesini temel almaktadır.
- amax azami hızlanma [m/s²]
- 250
- Maks. hızlanma amax ile ilgili bilgi
- Sadece öngerilme altındaki sistemlerde. Öngerilme altında olmayan sistemlerde: amax = 50 m/s2
- vmax izin verilen azami doğrusal hız [m/s]
- 3
- İzin verilen vmax azami hız ile ilgili not
- 5 m/sn seviyesine kadar hızlar mümkündür. Plastik parçalardaki yüksek aşınma nedeniyle kullanım ömrü sınırlıdır.
- İzin verilen ortam sıcaklığı (min ... maks)
- -10 °C ... +80 °C
- İzin verilen ortam sıcaklığına (min ... maks) ilişkin not
- Kısa süreli olarak 100 °C'ye kadar izin verilir.
- Ağırlık [kg]
- 0.27
- Dinamik yük değeri C50 [N]
- 9950
- C50 dinamik yük değerine ilişkin not
- Dinamik yük değerleri ve yük momentleri 50.000 m strok mesafesini temel almaktadır.
- C0 statik yük değeri [N]
- 12230
- C0 statik yük değeri notu
- DIN 636, Kısım 2'ye göre hesaplanan değerler
- Dinamik burulma yük torku Mt50 [Nm]
- 103
- Dinamik burulma yük torku Mt50 ile ilgili bilgi
- Dinamik yük değerleri ve yük momentleri 50.000 m strok mesafesini temel almaktadır.
- Dinamik burulma yük torku Mt100 [Nm]
- 81.4
- Dinamik burulma yük torku Mt100 ile ilgili bilgi
- Dinamik yük değerleri ve yük momentleri, DIN ISO 14728-1 standardına göre 100.000 m strok mesafesini temel almaktadır.
- Mt0 statik burulma yük torku [Nm]
- 126
- Dinamik uzunlamasına taşıma torku ML50 [Nm]
- 65.1
- Dinamik uzunlamasına taşıma torku ML50 ile ilgili bilgi
- Dinamik yük değerleri ve yük momentleri 50.000 m strok mesafesini temel almaktadır.
- Dinamik uzunlamasına taşıma torku ML100 [Nm]
- 51.7
- Dinamik uzunlamasına taşıma torku ML100 ile ilgili bilgi
- Dinamik yük değerleri ve yük momentleri, DIN ISO 14728-1 standardına göre 100.000 m strok mesafesini temel almaktadır.
- ML0 statik uzunlamasına taşıma torku [Nm]
- 80
- T tipi kılavuz ray bölmesi [mm]
- 60
- Ölçü A (profil ray kılavuzları) [mm]
- 46
- Ölçü A2 (profil ray sistemleri) [mm]
- 20
- Ölçü A3 (profil ray sistemleri) [mm]
- 13
- Ölçü B (profil ray kılavuzları) [mm]
- 66
- B1 ölçüsü [mm]
- 45.1
- Ölçü B2 (profil ray kılavuzları) [mm]
- 69
- Ölçü E1 [mm]
- 38
- Ölçü E2 (profil ray kılavuzları) [mm]
- 38
- H ölçüsü [mm]
- 25
- Ölçü H1 (profil ray kılavuzları) [mm]
- 17.5
- Ölçü H1, boyuna contalı (profil ray kılavuzları) [mm]
- 18.15
- Ölçü K (profil ray kılavuzları) [mm]
- 4
- Ölçü N3 (profil ray kılavuzları) [mm]
- 6
- Ölçü N5 (profil ray kılavuzları) [mm]
- 3.1
- Ölçü S2 (profil ray kılavuzları)
- M4
- T1 min ölçüsü [mm]
- 6.5
- Ölçü V1 [mm]
- 7
