MBK 3 BU - Minyatür geçiş klemensi 1413094 | SECA Mühendislik
Phoenix Contact / Minyatür ve mikro klemensler

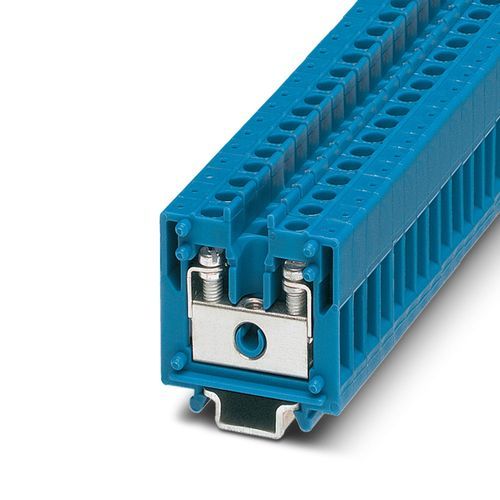

MBK 3 BU - Minyatür geçiş klemensi 1413094
Ürün verileri
Teknik Özellikler 82 parametre
Ürün tipi Minyatür terminal bloğu
Bağlantı sayısı 2
Satır sayısı 1
Potansiyeller 1
Aşırı gerilim kategorisi III
Kirlilik sınıfı 3
Nominal darbe gerilimi 6 kV
Nominal durum için maksimum güç kaybı
0,77 W
Kat başına bağlantı sayısı 2
Sıkma torku 0,6 ... 0,8 Nm
Standarda uygun bağlantı IEC 60947-7-1
İletken kesiti, tek telli 0,2 mm² ... 4 mm²
Kesit AWG 24 ... 12 (IEC uyarınca dönüştürülmüş)
Esnek iletken kesiti 0,25 mm² ... 2,5 mm²
İletken kesiti, çok telli [AWG] 24 ... 14 (IEC uyarınca dönüştürülmüş)
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler) 0,25 mm² ... 2,5 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük) 0,25 mm² ... 2,5 mm²
Tarak köprülü kesit alanı, tek telli 2,5 mm²
Tarak köprülü kesit alanı, çok telli 2,5 mm²
Aynı kesit alanlı 2 iletken, tek damarlı 0,2 mm² ... 1,5 mm²
Aynı kesit alanlı 2 iletken, çok damarlı 0,25 mm² ... 1,5 mm²
Aynı kesitli 2 iletken, çok telli, plastik manşonsuz TWIN yüksük bulunan 0,25 mm² ... 1,5 mm²
Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan 0,5 mm² ... 1 mm²
Maksimum yük akımı 32 A (4 mm² iletken kesit alanı)
Nominal kesit alanı 2,5 mm²
UL 94'e uygun yanmazlık sınıfı V2
Soğukta statik izolasyon malzemesi uygulaması -40 °C
Bağıl yalıtım malzemesi sıcaklığı indeksi
(Elec.; UL 746 B) 125 °C
Test gerilimi set değeri 7,3 kV
Gereksinim sıcaklık artış testi Sıcaklık artışı ≤ 45 K
Sonuç Test geçildi Test geçildi
Kısa süreli dayanım akımı 2,5 mm² 0,3 kA
Test gerilimi set değeri 1,89 kV
DIN rayı/Befestigungsauflage NS 15
Test kuvveti set değeri 1 N
Kablo kesiti/ağırlık 0.25 mm2/0.2 kg 2,5 mm²/0,7 kg 4 mm²/0,9 kg
Spesifikasyon DIN EN 50155 (VDE 0115-200):2018-05
Spektrum Hizmet ömrü testi 2. kategori, sınıf B, boji üzerinde
Frekans f1 = 5 Hz ila f2 = 250 Hz
ASD seviyesi 6,12 (m/s²)²/Hz
Her eksen için test süresi 5 h
Test talimatları X-, Y- ve Z-eksenleri
Pals şekli Yarı sinüs eğrisi
Test talimatları X-, Y- ve Z-eksenleri (pozitif ve negatif)
Ortam sıcaklığı (çalışma) -40 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.)
Ortam sıcaklığı (stok/nakliye) -25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C)
Ortam sıcaklığı (montaj) -5 °C ... 70 °C
Ortam sıcaklığı (aktivasyon) -5 °C ... 70 °C
İzin verilen nem (çalışma) 20 % ... 90 %
İzin verilen nem (stok/nakliye) 30 % ... 70 %
Standarda uygun bağlantı IEC 60947-7-1
