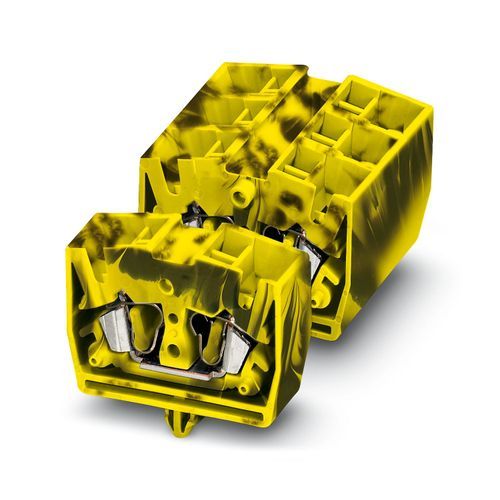

MSDB 2,5-FE-RZ - Minyatür geçiş klemensi 3244340
Ürün verileri
Teknik Özellikler 78 parametre
Ürün tipi Minyatür terminal bloğu
Bağlantı sayısı 4
Satır sayısı 1
Aşırı gerilim kategorisi III
Kirlilik sınıfı 3
Nominal darbe gerilimi 8 kV
Nominal durum için maksimum güç kaybı 0,77 W
Kat başına bağlantı sayısı
2
Standarda uygun bağlantı IEC 60947-7-1
İletken kesiti, tek telli 0,08 mm² ... 4 mm²
Kesit AWG 28 ... 12 (IEC uyarınca dönüştürülmüş)
Esnek iletken kesiti 0,08 mm² ... 2,5 mm²
İletken kesiti, çok telli [AWG] 28 ... 14 (IEC uyarınca dönüştürülmüş)
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler) 0,14 mm² ... 2,5 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük) 0,14 mm² ... 2,5 mm²
Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan 0,5 mm²
Maksimum yük akımı 30 A (4 mm² iletken kesit alanı)
Nominal kesit alanı 2,5 mm²
Standarda uygun bağlantı IEC/EN 60079-7
Kesit AWG 28 ... 12 (IEC uyarınca dönüştürülmüş)
İletken kesiti, çok telli [AWG] 28 ... 14 (IEC uyarınca dönüştürülmüş)
Tanımlama II 2 G Ex eb IIC Gb
Çalışma sıcaklık aralığı -60 °C ... 110 °C
Ex-sertifikalı aksesuarlar 3024177 D-MZB 1,5 3024180 D-MSB 1,5-F 1204517 SZF 1-0,6X3,5
Köprülerin listesi Tarak köprü / ESB 2-MZDB / 3029703
Köprü verisi 21 A / 2,5 mm²
Ex sıcaklık artışı 40 K (21,3 A / 2,5 mm²)
DIN rayları üzerine monte edildiğinde nominal izolasyon gerilimi 630 V
Montaj yüzeyi üzerine doğrudan monte edildiğinde nominal izolasyon gerilimi 500 V
DIN rayları üzerine monte edildiğinde nominal gerilim 690 V
Montaj yüzeyi üzerine doğrudan monte edildiğinde nominal gerilim 550 V
Bağlantı kapasitesi, sabit 0,08 mm² ... 4 mm²
Bağlantı kapasitesi AWG 28 ... 12
Bağlantı kapasitesi,esnek 0,08 mm² ... 2,5 mm²
Bağlantı kapasitesi AWG 28 ... 14
Plaka kalınlığı 0,6 mm ... 1,5 mm
Renk çok renkli siyah (RAL 9005) sarı (RAL 1018)
UL 94'e uygun yanmazlık sınıfı V0
Soğukta statik izolasyon malzemesi uygulaması -60 °C
Yalıtım malzemesi sıcaklık indeksi (DIN EN 60216-1 (VDE 0304-21)) 125 °C
Bağıl yalıtım malzemesi sıcaklığı indeksi
(Elec.; UL 746 B) 130 °C
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22 HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23 HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24 HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26 HL 1 - HL 3
Kalorimetrik ısı yayınımı NFPA 130 (ASTM E 1354) 27,5 MJ/kg
Yüzey yanmazlığı NFPA 130 (ASTM E 162) geçti
Özel optik duman yoğunluğu NFPA 130 (ASTM E 662) geçti
Duman gazı zehirliliği NFPA 130 (SMP 800C) geçti
Ortam sıcaklığı (çalışma) -60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.)
Ortam sıcaklığı (stok/nakliye) -25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C)
Ortam sıcaklığı (montaj) -5 °C ... 70 °C
Ortam sıcaklığı (aktivasyon) -5 °C ... 70 °C
İzin verilen nem (çalışma) 20 % ... 90 %
İzin verilen nem (stok/nakliye) 30 % ... 70 %
Standarda uygun bağlantı IEC 60947-7-1 IEC/EN 60079-7
Montaj tipi Montaj plakası üzerinde
