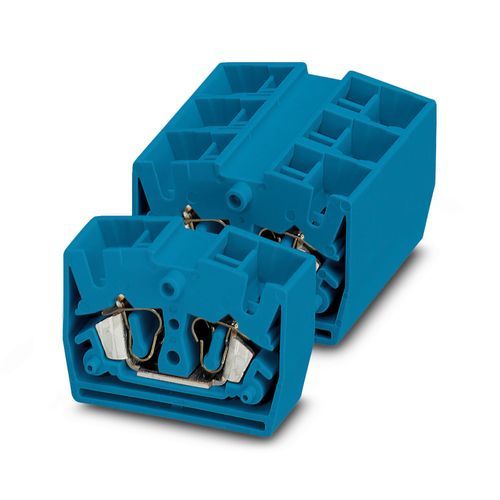

MSDB 2,5-M BU - Minyatür geçiş klemensi 3244261
Ürün verileri
Teknik Özellikler 72 parametre
Ürün tipi Minyatür terminal bloğu
Bağlantı sayısı 4
Satır sayısı 1
Aşırı gerilim kategorisi III
Kirlilik sınıfı 3
Nominal darbe gerilimi 8 kV
Nominal durum için maksimum güç kaybı 0,77 W
Kat başına bağlantı sayısı
2
Standarda uygun bağlantı IEC 60947-7-1
İletken kesiti, tek telli 0,08 mm² ... 4 mm²
Kesit AWG 28 ... 12 (IEC uyarınca dönüştürülmüş)
Esnek iletken kesiti 0,08 mm² ... 2,5 mm²
İletken kesiti, çok telli [AWG] 28 ... 14 (IEC uyarınca dönüştürülmüş)
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler) 0,14 mm² ... 2,5 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük) 0,14 mm² ... 2,5 mm²
Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan 0,5 mm²
Maksimum yük akımı 30 A (4 mm² iletken kesit alanı)
Nominal kesit alanı 2,5 mm²
Standarda uygun bağlantı IEC/EN 60079-7
Tanımlama II 2 G Ex eb IIC Gb
Çalışma sıcaklık aralığı -60 °C ... 110 °C
Ex-sertifikalı aksesuarlar 3024177 D-MZB 1,5 3024180 D-MSB 1,5-F 1204517 SZF 1-0,6X3,5
Köprülerin listesi Tarak köprü / ESB 2-MZDB / 3029703
Köprü verisi 21 A / 2,5 mm²
Ex sıcaklık artışı 40 K (21,3 A / 2,5 mm²)
DIN rayları üzerine monte edildiğinde nominal izolasyon gerilimi 630 V
Montaj yüzeyi üzerine doğrudan monte edildiğinde nominal izolasyon gerilimi 500 V
DIN rayları üzerine monte edildiğinde nominal gerilim 690 V
Montaj yüzeyi üzerine doğrudan monte edildiğinde nominal gerilim 550 V
Bağlantı kapasitesi, sabit 0,08 mm² ... 4 mm²
Bağlantı kapasitesi AWG 28 ... 12
Bağlantı kapasitesi,esnek 0,08 mm² ... 2,5 mm²
Bağlantı kapasitesi AWG 28 ... 14
UL 94'e uygun yanmazlık sınıfı V0
Soğukta statik izolasyon malzemesi uygulaması -60 °C
Yalıtım malzemesi sıcaklık indeksi (DIN EN 60216-1 (VDE 0304-21)) 130 °C
Bağıl yalıtım malzemesi sıcaklığı indeksi
(Elec.; UL 746 B) 130 °C
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22 HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23 HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24 HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26 HL 1 - HL 3
Kalorimetrik ısı yayınımı NFPA 130 (ASTM E 1354) 28 MJ/kg
Yüzey yanmazlığı NFPA 130 (ASTM E 162) geçti
Özel optik duman yoğunluğu NFPA 130 (ASTM E 662) geçti
Duman gazı zehirliliği NFPA 130 (SMP 800C) geçti
Ortam sıcaklığı (çalışma) -60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.)
Ortam sıcaklığı (stok/nakliye) -25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C)
Ortam sıcaklığı (montaj) -5 °C ... 70 °C
Ortam sıcaklığı (aktivasyon) -5 °C ... 70 °C
İzin verilen nem (çalışma) 20 % ... 90 %
İzin verilen nem (stok/nakliye) 30 % ... 70 %
Standarda uygun bağlantı IEC 60947-7-1 IEC/EN 60079-7
Montaj tipi Flanşlı direkt montaj
