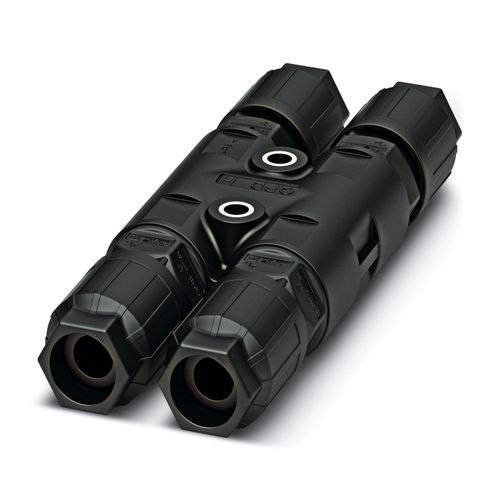

QPD H3PE2,5 4X6-10 BK - H dağıtıcı 1423971

H dağıtıcı, product family: QPD, bağlantı yöntemi: IDC bağlantı, pin sayısı: 3+PE, 1 mm2 ... 2,5 mm2, 690 V, 20 A, PA, siyah, dört QUICKON somunlu, kodlama: Kodlama profili, dış kablo çapı: 6 mm ... 10 mm
QPD H3PE2,5 4X6-10 BK - H dağıtıcı 1423971
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ürün tipi
Güç dağıtıcı
Ürün gamı
QPD
Tasarım
H dağıtıcı
Kutup sayısı
4
Bağlantı profili
3+PE
Konum markalama
1, 2, 3, PE
Bağlantı sayısı
4
Kutup başına bağlantı sayısı
1
Kablo çıkış sayısı
4
Kodlama
Kodlama profili
Aşırı gerilim kategorisi
III
Kirlilik sınıfı
3
Bağlantı yöntemi
IDC bağlantı
Aynı kesit alanına sahip iletkenler arasındaki bağlantı sıklığı
maks. 10
İletken kesiti esnek
1 mm² ... 2,5 mm²
İletken kesiti sabit
1 mm² ... 2,5 mm²
Bağlantı kesit alanı AWG
16 ... 14
Sıkma torku Rakor somunu
10 Nm
Anahtar ebadı Rakor somunu
22 mm
Boyutlu çizim
Genişlik
65 mm
Yükseklik
31 mm
Uzunluk
152 mm
Çap
5,5 mm
Nominal aşırı gerilim (II/2)
6 kV
Nominal aşırı gerilim (III/2)
6 kV
Nominal aşırı gerilim (III/3)
6 kV
Nominal akım
20 A
Hacim direnci
< 3 mΩ
nominal gerilim (II/2)
1000 V
nominal gerilim (III/2)
690 V
Nominal gerilim (III/3)
690 V
Nominal gerilim UN
690 V AC690 V DC
Nominal akım IN
20 A
Takma/çekme çevrimleri
maks. 50
Renk
siyah (RAL 9005)
Malzeme Muhafaza
PA
Malzeme Kontak
Cu
Malzeme Kontak yüzeyi
gümüş kaplama
UL 94'e uygun yanmazlık sınıfı
V0
Kablo izolasyon malzemesi
PVC/PE/TPE/kauçuk
VDE 0295'e uygun litz tel yapısı / en küçük kablo çapı
VDE 0295 class 1 - 6 / min. 0.15 mm
Dış kablo çapı
6 mm ... 10 mm
İzolasyon dahil kablo çapı
2 mm ... 3,6 mm
Konum markalama
1, 2, 3, PE
Kablo izolasyon malzemesi
PVC/PE/TPE/kauçuk
Halojensiz
evet
Koruma sınıf
IP66IP68 (2 m / 24 h)IP69K (Nozuldan mesafe 150 mm)Takılı değilken dokunma emniyetli (IP2X)
Darbe dayanımı
IK07 (-25 °C)
Ortam sıcaklığı (çalışma)
-40 °C ... 100 °C
İletken takılıyken sıcaklık
-5 °C ... 50 °C
Ortam sıcaklığı (stok/nakliye)
-40 °C ... 100 °C
