Phoenix Contact/Montaj sistemleri için dağıtıcılar

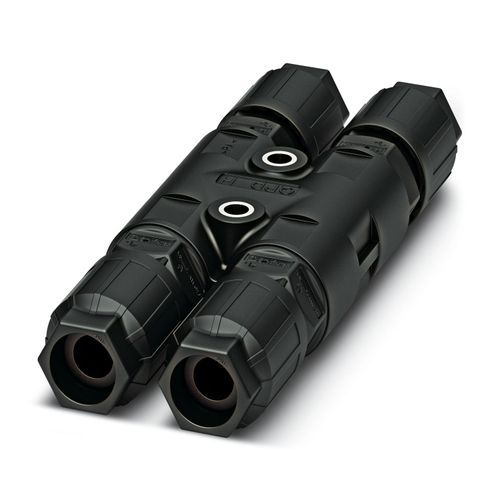

QPD H3PE2,5 4X9-14 BK - H dağıtıcı 1423972
H dağıtıcı, product family: QPD, bağlantı yöntemi: IDC bağlantı, pin sayısı: 3+PE, 1 mm2 ... 2,5 mm2, 690 V, 20 A, PA, siyah, dört QUICKON somunlu, kodlama: Kodlama profili, dış kablo çapı: 9 mm ... 14 mm

Ürün verileri
52 parametreTeknik Özellikler
- Ürün tipi
- Güç dağıtıcı
- Ürün gamı
- QPD
- Tasarım
- H dağıtıcı
- Kutup sayısı
- 4
- Bağlantı profili
- 3+PE
- Konum markalama
- 1, 2, 3, PE
- Bağlantı sayısı
- 4
- Kutup başına bağlantı sayısı
- 1
- Kablo çıkış sayısı
- 4
- Kodlama
- Kodlama profili
- Aşırı gerilim kategorisi
- III
- Kirlilik sınıfı
- 3
- Bağlantı yöntemi
- IDC bağlantı
- Aynı kesit alanına sahip iletkenler arasındaki bağlantı sıklığı
- maks. 10
- İletken kesiti esnek
- 1 mm² ... 2,5 mm²
- İletken kesiti sabit
- 1 mm² ... 2,5 mm²
- Bağlantı kesit alanı AWG
- 16 ... 14
- Sıkma torku Rakor somunu
- 10 Nm
- Anahtar ebadı Rakor somunu
- 22 mm
- Boyutlu çizim
- Genişlik
- 65 mm
- Yükseklik
- 31 mm
- Uzunluk
- 152 mm
- Çap
- 5,5 mm
- Nominal aşırı gerilim (II/2)
- 6 kV
- Nominal aşırı gerilim (III/2)
- 6 kV
- Nominal aşırı gerilim (III/3)
- 6 kV
- Nominal akım
- 20 A
- Hacim direnci
- < 3 mΩ
- nominal gerilim (II/2)
- 1000 V
- nominal gerilim (III/2)
- 690 V
- Nominal gerilim (III/3)
- 690 V
- Nominal gerilim UN
- 690 V AC690 V DC
- Nominal akım IN
- 20 A
- Takma/çekme çevrimleri
- maks. 50
- Renk
- siyah (RAL 9005)
- Malzeme Muhafaza
- PA
- Malzeme Kontak
- Cu
- Malzeme Kontak yüzeyi
- gümüş kaplama
- UL 94'e uygun yanmazlık sınıfı
- V0
- Kablo izolasyon malzemesi
- PVC/PE/TPE/kauçuk
- VDE 0295'e uygun litz tel yapısı / en küçük kablo çapı
- VDE 0295 class 1 - 6 / min. 0.15 mm
- Dış kablo çapı
- 9 mm ... 14 mm
- İzolasyon dahil kablo çapı
- 2 mm ... 3,6 mm
- Konum markalama
- 1, 2, 3, PE
- Kablo izolasyon malzemesi
- PVC/PE/TPE/kauçuk
- Halojensiz
- evet
- Koruma sınıf
- IP66IP68 (2 m / 24 h)IP69K (Nozuldan mesafe 150 mm)Takılı değilken dokunma emniyetli (IP2X)
- Darbe dayanımı
- IK07 (-25 °C)
- Ortam sıcaklığı (çalışma)
- -40 °C ... 100 °C
- İletken takılıyken sıcaklık
- -5 °C ... 50 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 100 °C
