Phoenix Contact/Montaj teknolojisi ve aksesuarlar

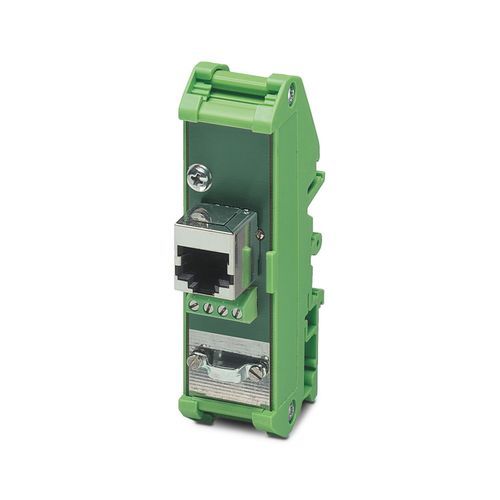

FL CAT5 TERMINAL BOX - Patch panel 2744610
Patch panel, 4 vidalı bağlantılı klemens için bir RJ45 jak (atama 1, 2, 3, 6), CAT5e, 10/100 Mbps, DIN rayı adaptörü, IP20, DIN rayına atlama köprüleri ile ekran teması seçeneği

Ürün verileri
39 parametreTeknik Özellikler
- Uygulamaya yönelik not
- Yalnızca endüstriyel kullanım için
- Ürün tipi
- Dağıtım panosu
- MTBF
- 6702 Yıl (Telcordia standardı, 25°C sıcaklık, %21 işletme çevrimi (haftada 5 gün, günde 8 saat))2962 Yıl (Telcordia standardı, 40°C sıcaklık, 34.25 % işletme çevrimi (haftada 5 gün, günde 12 saat))
- Tipik akım tüketimi
- < 1 A
- Seri iletim hızı
- 10/100 Mbps
- Bağlantı yöntemi
- Vidalı bağlantı
- Kanal sayısı
- 1
- Sıkma torku
- 0,22 Nm ... 0,25 Nm
- Pin ataması
- 1:1
- İletim uzunluğu
- 100 m (patch kabloları dahil)
- Tek tel/bağlantı noktası, tek telli
- 0,14 mm² ... 1,5 mm²
- Tek tel/bağlantı noktası, çok telli
- 0,14 mm² ... 1 mm²
- Tek tel/bağlantı noktası, tek tel AWG maks.
- 16
- Tek tel/bağlantı noktası, tek tel AWG min.
- 26
- Bağlantı yöntemi
- RJ45 CAT5e
- Kanal sayısı
- 1
- Boyutlu çizim
- Genişlik
- 25 mm
- Yükseklik
- 90 mm
- Derinlik
- 52 mm
- Renk (Muhafaza)
- yeşil (RAL 6021)
- Malzeme (Muhafaza)
- PVC / PA
- Dış kablo çapı
- 6 mm ... 10 mm
- Kablo empedansı
- 100 Ω
- Takma/çekme çevrimleri
- ≤ 2500
- EN 60068-2-6/IEC 60068-2-6'ya uygun titreşime karşı dayanıklı
- : 5g, 10 ... 150 Hz, 2,5 h, XYZ yönünde
- Şok EN 60068-2-27/IEC 60068-2-27 uyumludur
- : 25g, 11 ms periyot, yarı sinüs şok darbe
- Koruma sınıfı
- IP20
- Ortam sıcaklığı (çalışma)
- -25 °C ... 70 °C
- Ortam sıcaklığı (stok/nakliye)
- -25 °C ... 85 °C
- Ortam sıcaklığı (montaj)
- -10 °C ... 70 °C
- İzin verilen nem (çalışma)
- 25 % ... 95 % (yoğunlaşma yok)
- Tanımlama
- DNV GL
- Temperature
- B
- Humidity
- A
- Titreşim
- A
- EMC
- B
- Enclosure
- Required protection according to the Rules shall be provided upon installation on board
- Montaj tipi
- DIN rayı montajı
